机器控制参数
概要
操作概要
从菜单条的维修选择机器控制参数设置之后，就可以显示出图所示的机器控制参数初期
画面。

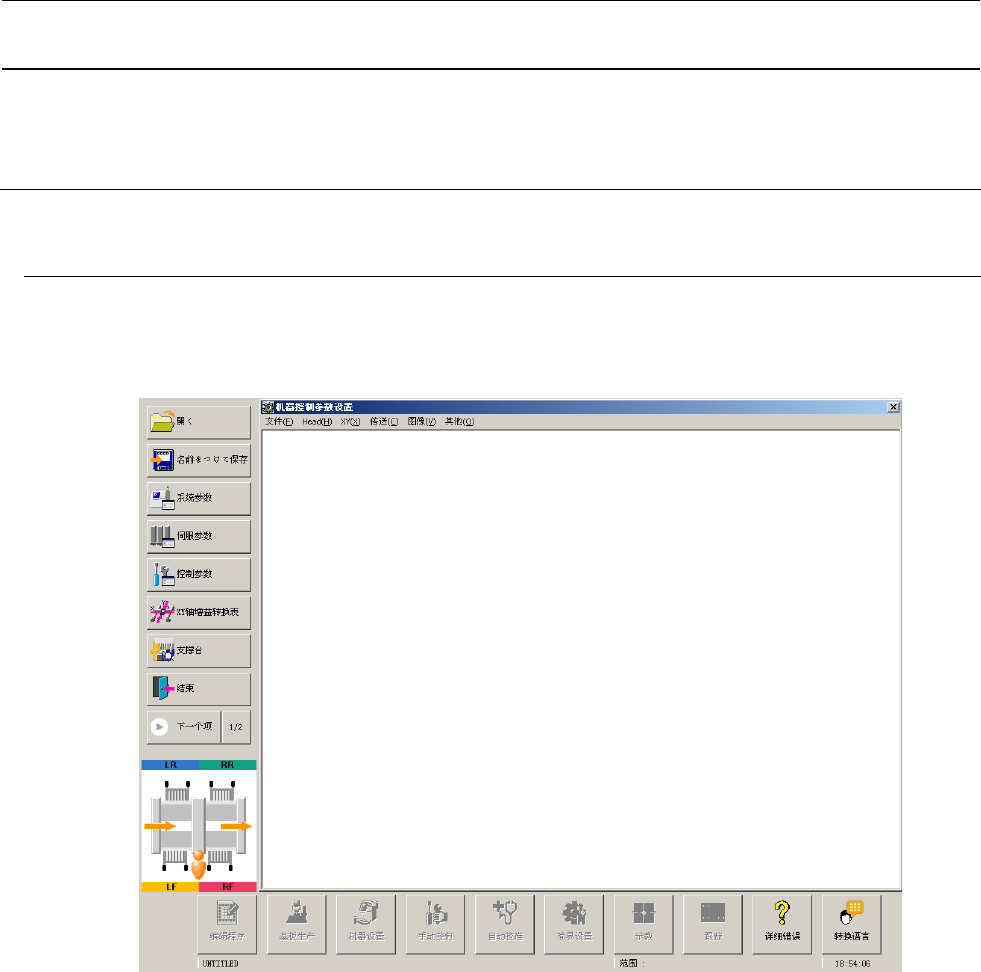

图 机器控制参数初期画面
起动时，读取共用存储器内的机械控制参数，在各设定画面进行显示。
更新了数据之后，共用存储器可以保存文件。
文件输出形式是二进制形式。文件名、文件种类可以任意地指定。
机器控制参数
菜单构成
表 机器控制参数设定项目
主菜单 子菜单 设定内容
打开 读取现在保存的数据文件。
保存 把编辑的内容重写到文件上。
保存仅在写入了文件时有效。
另存为 起新名称把编辑的内容保存到文件中。
读内存
读取共用存储器内的机械控制参数。本实用软件起
动时，自动地读取共用存储器内的机械控制参数。
写内存
编辑的内容写入到共用存储器里。写内存仅在编
辑数据变更时有效。
文件
退出
结束机械控制参数的数据编辑。编辑数据变更时，
确认保存。
另外，选择指令按键的退出也可以结束实用软件。
轴动作 进行轴的动作的速度比的设定。
轴动作以外 进行轴的以外的动作速度比的设定。
轴动作 进行轴的动作速度比的设定。
轴动作以外 进行轴的以外的动作速度比的设定。
轴动作
进行轴的动作的轴控制参数和移动结束触发
器的设定。
轴动作以外
进行轴的以外的动作的轴控制参数和结束触
发器的设定。
轴动作
进行轴的动作的轴控制参数和移动结束触发
器的设定。
轴动作以外
进行轴的以外的动作的轴控制参数和结束触
发器的设定。
系统参数 进行定位板系统参数的设置。
伺服参数 进行伺服参数的设置。
控制参数 进行控制参数的设置。
轴增益转换表 进行轴及轴的增益转换表的设定。
支撑台 进行支撑台数据的设定。
传送马达 进行各传送缓冲器的电动机数据的设定。
传送
马达 进行马达数据的设定。
照明模式 进行的照明图案的设定。
数字放大 进行数字放大的参数设置。
坏板标记 进行坏板标记的参数设置。
二次元条形码自动识别设置 进行次元条形码自动识别值的设置。
图像
自动识别设置吸取位置 进行供料的照明数据以及摄像机增益的设定。
