QD123-00 3. Job 的设定
料盘供料器使用说明书 9
3. Job 的设定
此处的说明只限于有关使用料盘供料器的设定内容。关于其他的设定方法，请参照 Fuji
Flexa 手册。
注意 )请在安装了 Fuji Flexa 版本 3.3.0 以后的状态下使用。
3.1 Machine Configuration 的设定

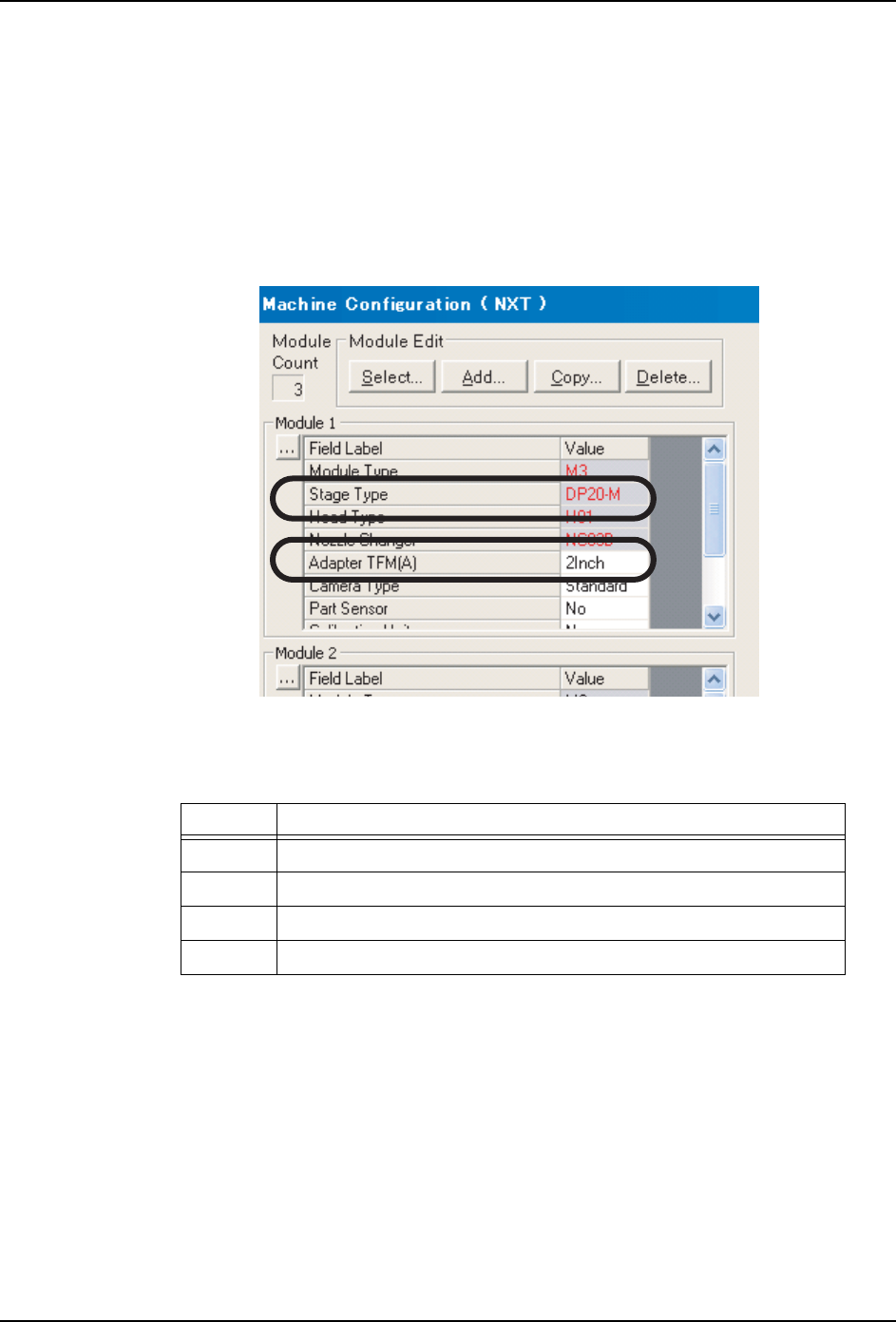

打开 Job, 选择 [Machine Configuration] 画面的 [Module] 标签页。
1. 在相应模组设定的 [Stage Type]（NXT）、[1-Stage Type] 或者 [2-Stage Type]（AIM）
中选择想要搭载的料盘供料器的种类。
注意 )还没有对应 DP45-M2 和 DP45-L2，所以请不要选择。
表示 搭载模式
DP20-M 在 NXT M3 模组上搭载 1个M型料盘供料器
DP45-M 在 NXT M6 模组或 AIM 上搭载 1个M型料盘供料器
DP45-L 在 NXT M6 模组或 AIM 上搭载 1个L型料盘供料器
DP45-ML 在 NXT M6 模组或 AIM 上搭载 1个L型和1个M型料盘供料器
1676
⊼˖ҹϞЎ1;7ⱘ՟DŽ
3. Job 的设定 QD123-00
10 料盘供料器使用说明书
2. [Stage Type] 的设定结束后，就会显示 [Adapter TFM(*)] 或者 [Adapter TFL(*)] 的栏
目。请选择搭载在料盘往复臂上的料盘连接器的种类。
3.2 料站的设定

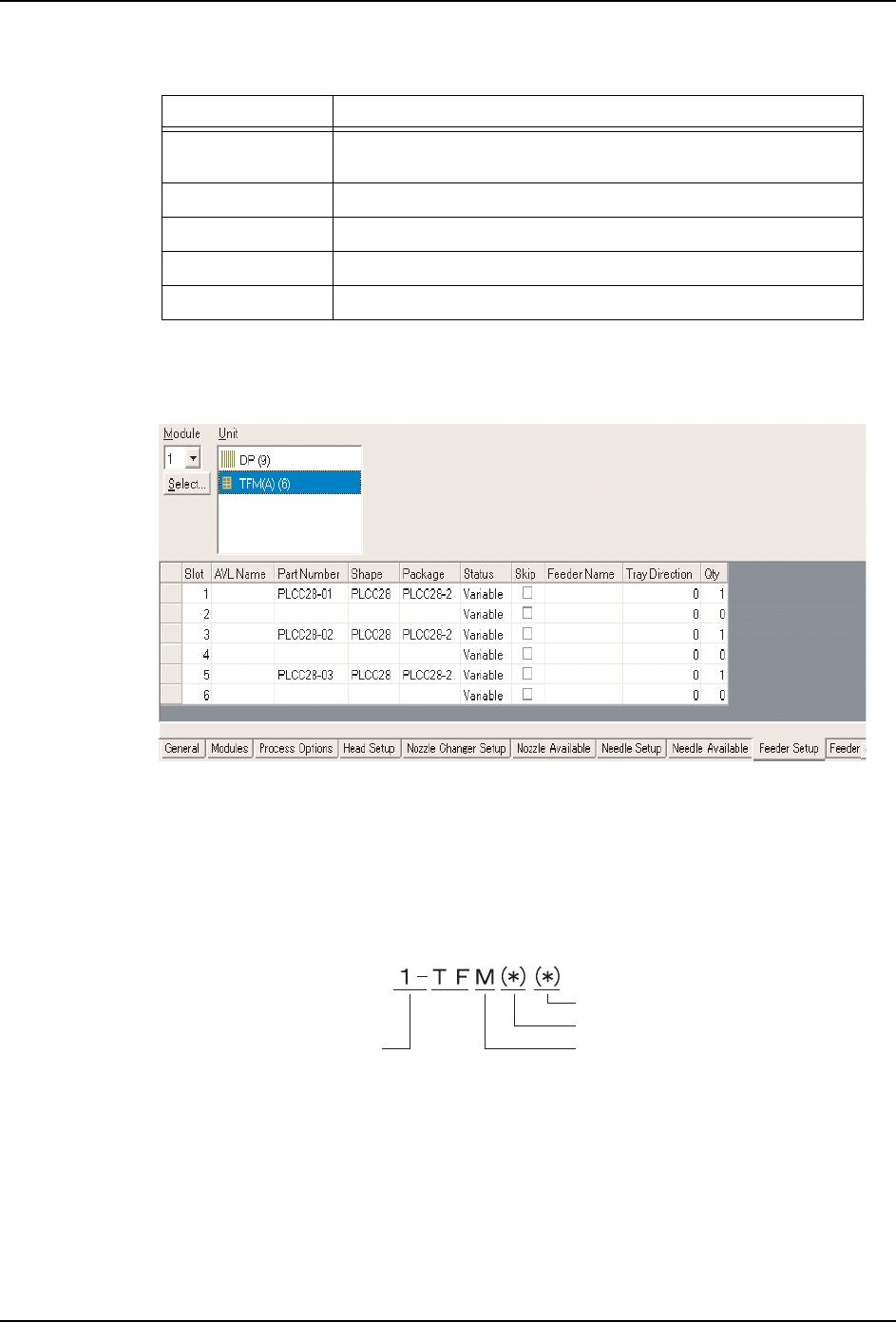

选择 [Machine Configuration] 画面的 [Feeder Setup] 标签页。
1. 在 [Module] 中选择进行设定的模组。
2. 在 [Unit] 中选择 [TFM(*)(*)] 或者 [TFL(*)(*)](NXT)、[1(2)-TFM(*)(*)] 或者
[1(2)-TFL(*)(*)](AIM)。
Unit 栏目的显示例：
表示 内容
NONE 没有连接器，直接在料盘往复臂上搭载 JEDEC 料盘 （只是 L
型）
2Inch 搭载 2 英寸料盘用连接器。
3Inch （未对应）
4Inch(Standard) 搭载 4 英寸料盘用连接器。
4Inch(Custum) （未对应）
01NST-0042E
⊼˖ҹϞЎ1;7ⱘ՟DŽ
᭭ῑ᭄
ᨁ䕑ԡ㕂 $%&
㉏ൟ 0/
6LGH
6LGH
㧔ҙ$,0ᰒ⼎㧕
1676
