QD123-00 4. 换线
料盘供料器使用说明书 29
4.3.4 机器上指定吸取点
1. 在料盘供应画面上按下以下的按钮后，就会显示吸取点指定画面。
2. 显示内容如下。根据需要，请进行设定。
4. 换线 QD123-00
30 料盘供料器使用说明书
4.4 设定料盘吸取下压量
安装在料盘供料器上的料盘存在微量挠度。考虑到这个问题，因此设定了料盘元件吸取时的
吸嘴下压量（0.5 mm），但是由于每个料盘供料器中的料盘挠度是不同的，所以会出现无法
取得合适下压量的情况。
在附加软件的 [ 设定料盘吸取下压量 ] 中，能够按每一个机器平台，对所有的料盘供料器在
-2.000 ～ +2.000 mm 的范围内统一设定吸嘴的下压量。
4.4.1 料盘吸取下压量的设定步骤
1. 请双击桌面上的 [Internet Explorer]。
2. 请输入地址（URL）“http://<NXT accessory software server name>/fujiweb”，按下
Enter 键。切换到确认服务器 PC 和加载画面，结束了必要项目的加载后显示 [Home] 画
面。该页内显示 NXT 机器的基本生产信息。
3. 从在线监视器画面上单击进行设定的机器名或者模组号码。显示附加软件的注册画面。
4. 请直接输入用户 ID，或者通过选择框指定。
5. 请输入密码，单击 [ 注册 ]。被连接到机器上后，最上面的图就会被变更成与所选择的机
器一致。画面的左下显示能够执行的项目菜单。右下显示所选择项目的详细内容。
6. 从 [ 菜单 ] 中请选择 [ 模组功能设定 ]。附加软件被连接到机器上。接收机器的信息。该
步骤结束后就会显示设定页面。

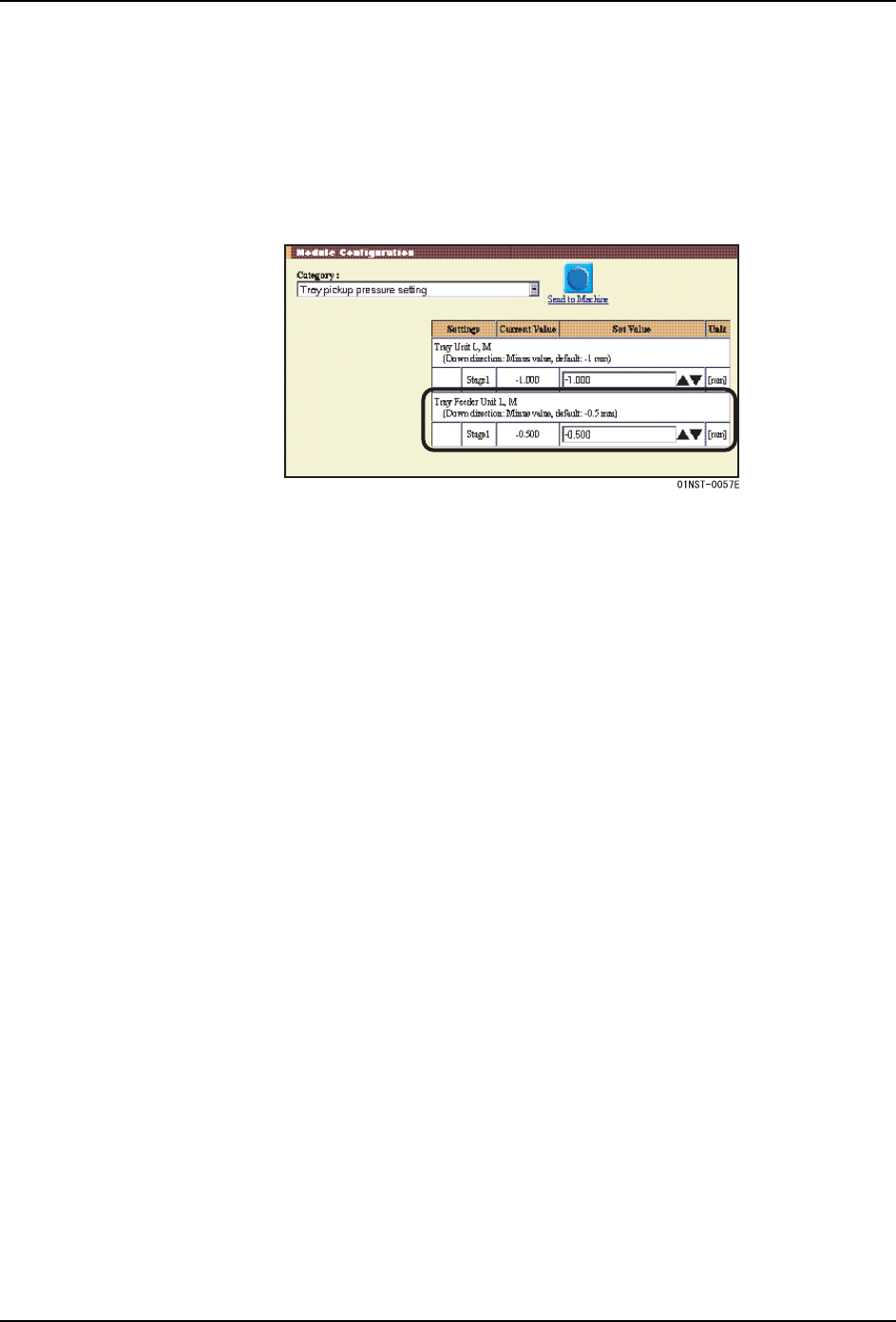

7. 从 [ 种类 ] 的下拉菜单中请选择 [ 设定料盘吸取下压量 ]。当选择种类后，一览表内的设
定项目就会被变更成所选择的种类的设定内容。
8. 请输入新的数值。（-2.000 ～ +2.000 mm）
9. 设定结束后，请单击 [ 设定到机器 ]。新的设定被传输到机器上。如果画面上显示完成信
息，则传输完毕。
10.请单击 [ 关闭 ]。
另外，生产时的料盘吸取下压量变为在附加软件中设定的数值加上被设定在 Fuji Flexa 中
的 [TrayPickupOffsetZ （mm）] 的数值。
QD123-00 4. 换线
料盘供料器使用说明书 31
4.5 发生错误时的操作
4.5.1 发生料盘供料器送出异常时
在料盘供料器移向前进端的途中，如果发生动作不良等异常会显示以下的画面。
请按以下步骤处理。
1. 请点检是否有妨碍移向前进端的障碍物。如果没问题，请按下料盘供料器操作面板上的
复位按钮 （ ) 解除异常。
2. 请按下料盘供料器操作面板上的后退按钮 （ )，使它暂且向后退端移动。
3. 请按下料盘供料器操作面板上的前进按钮 （ )，使它向前进端移动。
01NST-0284
