QD123-00 3. Job 的设定 料盘供料器使用说明书 11 3. [Slot] 栏目的号码与所选择的料盘连 接器上能够搭载的料盘号码相对应。连接器上的料 盘配置请参照下 图。请单击相应料 槽号码的 [Part N umber] 单元格，选择 元件号码。 备注 )如果所选择的元件号码的封装类型为 [Tray] 以外时，就会在数据检查的阶段发生错 误。 4. 如 果与不良元件排出轨 道一起搭载，在 [U nit] 区域中选择 [DP…
3. Job 的设定 QD123-00
10 料盘供料器使用说明书
2. [Stage Type] 的设定结束后，就会显示 [Adapter TFM(*)] 或者 [Adapter TFL(*)] 的栏
目。请选择搭载在料盘往复臂上的料盘连接器的种类。
3.2 料站的设定
选择 [Machine Configuration] 画面的 [Feeder Setup] 标签页。
1. 在 [Module] 中选择进行设定的模组。
2. 在 [Unit] 中选择 [TFM(*)(*)] 或者 [TFL(*)(*)](NXT)、[1(2)-TFM(*)(*)] 或者
[1(2)-TFL(*)(*)](AIM)。
Unit 栏目的显示例：
表示 内容
NONE 没有连接器，直接在料盘往复臂上搭载 JEDEC 料盘 （只是 L
型）
2Inch 搭载 2 英寸料盘用连接器。
3Inch （未对应）
4Inch(Standard) 搭载 4 英寸料盘用连接器。
4Inch(Custum) （未对应）
01NST-0042E
⊼˖ҹϞЎ1;7ⱘ՟DŽ
᭭ῑ᭄
ᨁ䕑ԡ㕂 $%&
㉏ൟ 0/
6LGH
6LGH
㧔ҙ$,0ᰒ⼎㧕
1676
QD123-00 3. Job 的设定
料盘供料器使用说明书 11

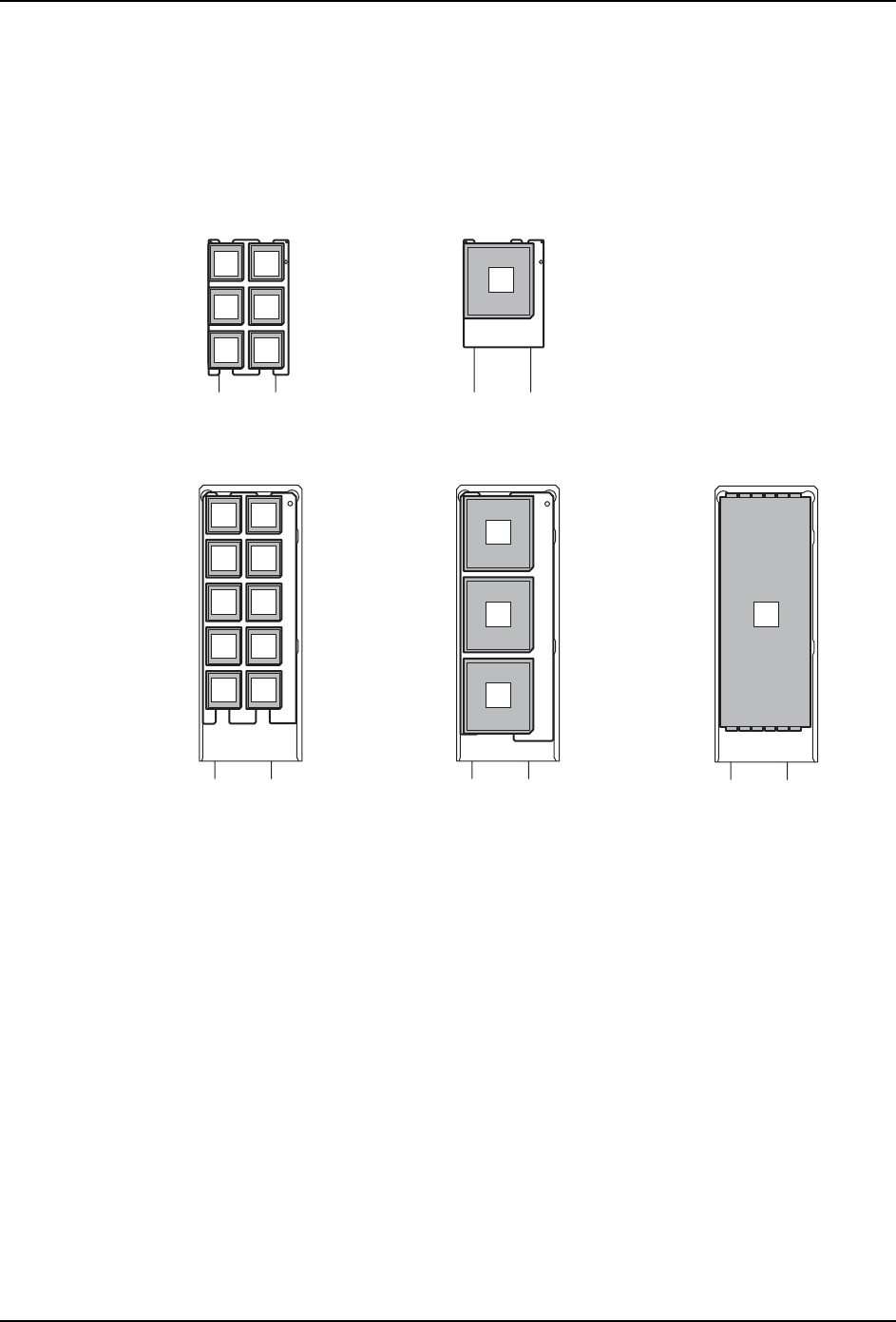

3. [Slot] 栏目的号码与所选择的料盘连接器上能够搭载的料盘号码相对应。连接器上的料
盘配置请参照下图。请单击相应料槽号码的 [Part Number] 单元格，选择元件号码。
备注 )如果所选择的元件号码的封装类型为 [Tray] 以外时，就会在数据检查的阶段发生错
误。
4. 如果与不良元件排出轨道一起搭载，在 [Unit] 区域中选择 [DP(*)]。
1676
0ൟ
㣅ᇌ
0ൟ
㣅ᇌ
᭭Ⲭ䖲఼
᭭Ⲭ䖲఼
/ൟ
㣅ᇌ
/ൟ
-('(&
/ൟ
㣅ᇌ
᭭Ⲭ
᭭Ⲭ䖲఼
᭭Ⲭ䖲఼
3. Job 的设定 QD123-00
12 料盘供料器使用说明书
5. 单击 [Tray Direction] 单元格，选择搭载料盘的方向。但是，根据方向，不能设定宽度
超出 136.15mm。
6. 在 [Package Data] 的 [Package Information] 中输入料盘的尺寸。此处输入的数值不能
超出对应料盘尺寸。关于对应料盘尺寸，请参照 [1.2 产品规格 ]。
备注 )
1.如果此处输入的数值超出对应料盘尺寸，就会在数据检查的阶段发生错误。
2.在 [Tray Thickness] 单元格中无需计算料盘连接器的厚度。请输入料盘单体的厚度。
3.关于 [Package Process] 标签页的 [Feeder Option] 单元格的数值，对于料盘供料器
来说，无需变更最初显示的默认值。
