QD123-00 4. 换线 料盘供料器使用说明书 19 4.3 料盘的供应 4.3.1 说明料盘供料器供应向导画面
4. 换线 QD123-00
18 料盘供料器使用说明书
4.2.3 卸下方法
1. 按下料盘供料器操作面板的后退开关，使料盘往复臂移动到后退端。
注意 )料盘往复臂如果不后退表示在生产中，所以请不要卸下料盘供料器。当机器画面上显
示按下后退开关的向导时，请后退料盘往复臂。
备注 )往复臂在移动时，橙色的 LED 会闪烁。
2. 从料盘连接器上卸下全部料盘。
注意 )在搭载了元件的状态下将料盘供料器卸下时，有可能造成元件飞散，因此请在料盘连
接器上没有料盘的状态下进行拆卸。另外，料盘连接器也有可能落下，因此建议事先卸
下。
3. 拉住夹紧杆，将料盘供料器朝身体侧稍微拉出一点。
4. 托住料盘供料器的前部，朝身体侧拉出。
备注 )当粘贴在供料器上的贴纸的边界线超出机器的前门时，供料器就会落下，因此在贴纸
的边界线超出前门之前，请用手托住供料器前部。
5. 在拆下料盘供料器后，如果在那个位置 （料站）使用料带供料器，请安装合适的废料带
输送槽。
注意 )如果没有安装正确的废料带输送槽就使用料带供料器，废料带不能被正确地送到废料
带单元而浮起，有可能会与贴装工作头发生干涉。
&$87,21
ᔧ䆹㒓䍙ߎᴎ఼ⱘࠡ䮼ᯊˈ
կ఼᭭ࠡ䚼ህӮҢկ఼᭭
ᠬᶊϞ㨑ϟDŽ
ᴎ఼ջ
᪡㗙ջ
1676
QD123-00 4. 换线
料盘供料器使用说明书 19
4.3 料盘的供应

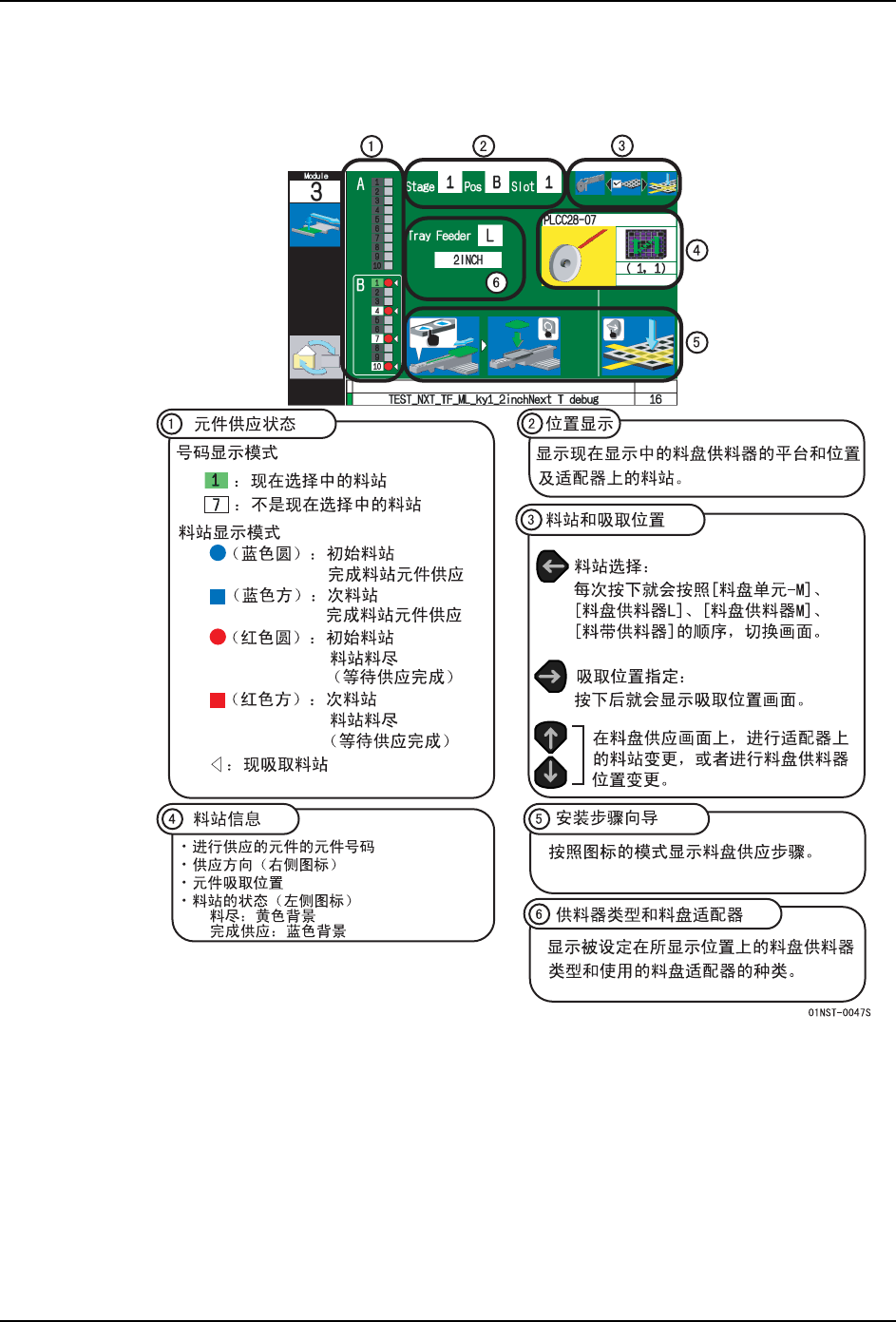

4.3.1 说明料盘供料器供应向导画面
4. 换线 QD123-00
20 料盘供料器使用说明书
4.3.2 供应步骤
备注 )为生产开始前的料盘供应步骤。关于生产中的供应步骤，请参照 " 4.3.3 生产中的供
应步骤 "。
1. 操作机器画面的方向按钮，在供应向导画面上显示出进行供应的供料器的信息。
2. 将供应向导画面上所显示的料盘连接器搭载到料盘往复臂上。
注意 )请务必使用供应向导画面上所显示的正确的料盘适配器。如果使用不符的连接器，会
造成吸嘴破损，或者无法吸取元件。

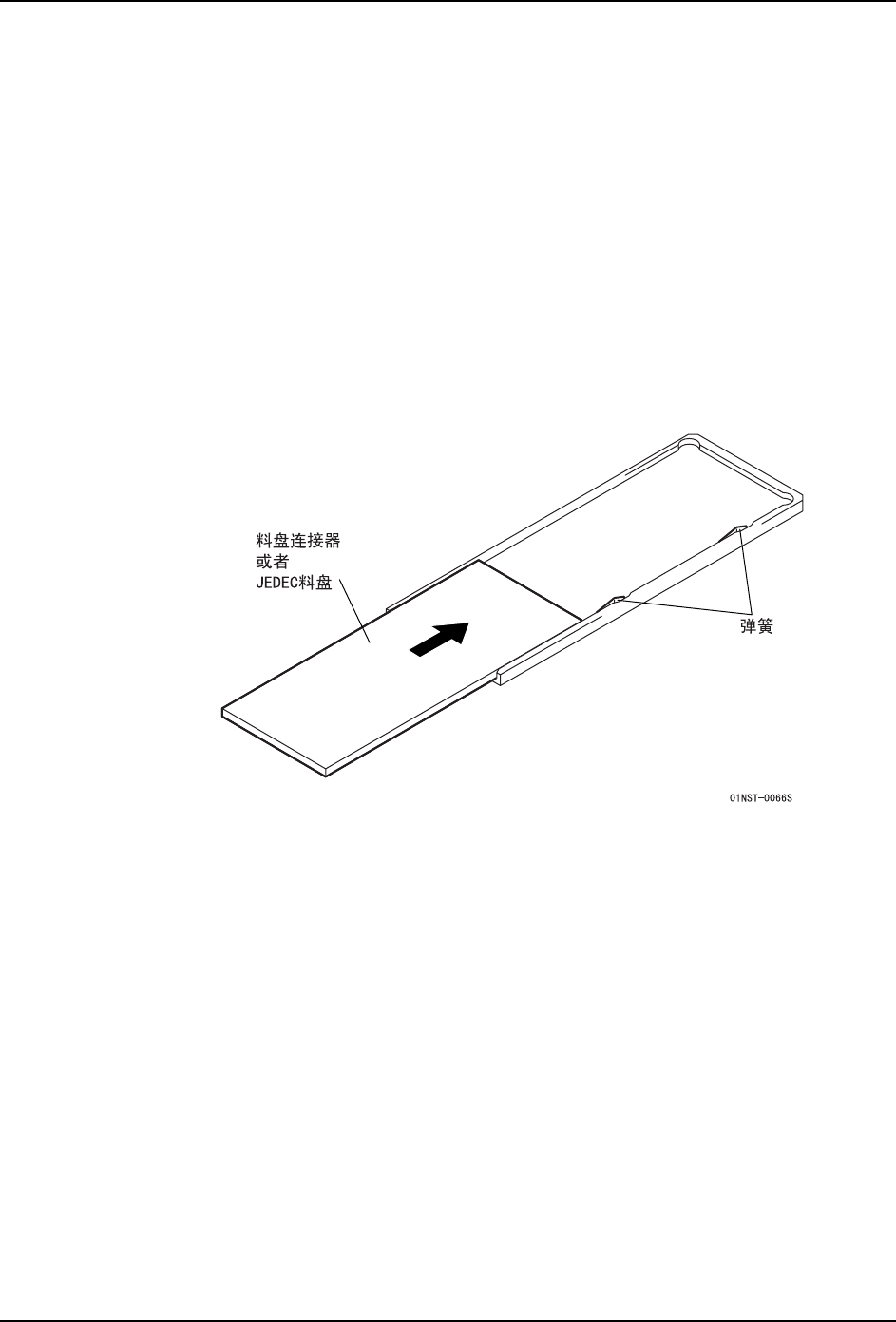

a. 如果是料盘供料器 L，从身体侧向前滑动料盘连接器并进行搭载，此时从操作者处看
到连接器上的 U 字形部件向右下方移动。使得连接器的前端碰到往复臂的边缘。最
后，用导向磁铁固定料盘连接器后端。如果直接搭载 JEDEC 料盘，也按照相同的步骤
进行。
注意 )为了防止料盘上的元件飞出，请平稳地搭载。
备注 )放置料盘时，使得从操作者处看到料盘的缺口向右下方移动。
