3. Job 的设定 QD123-00

12 料盘供料器使用说明书

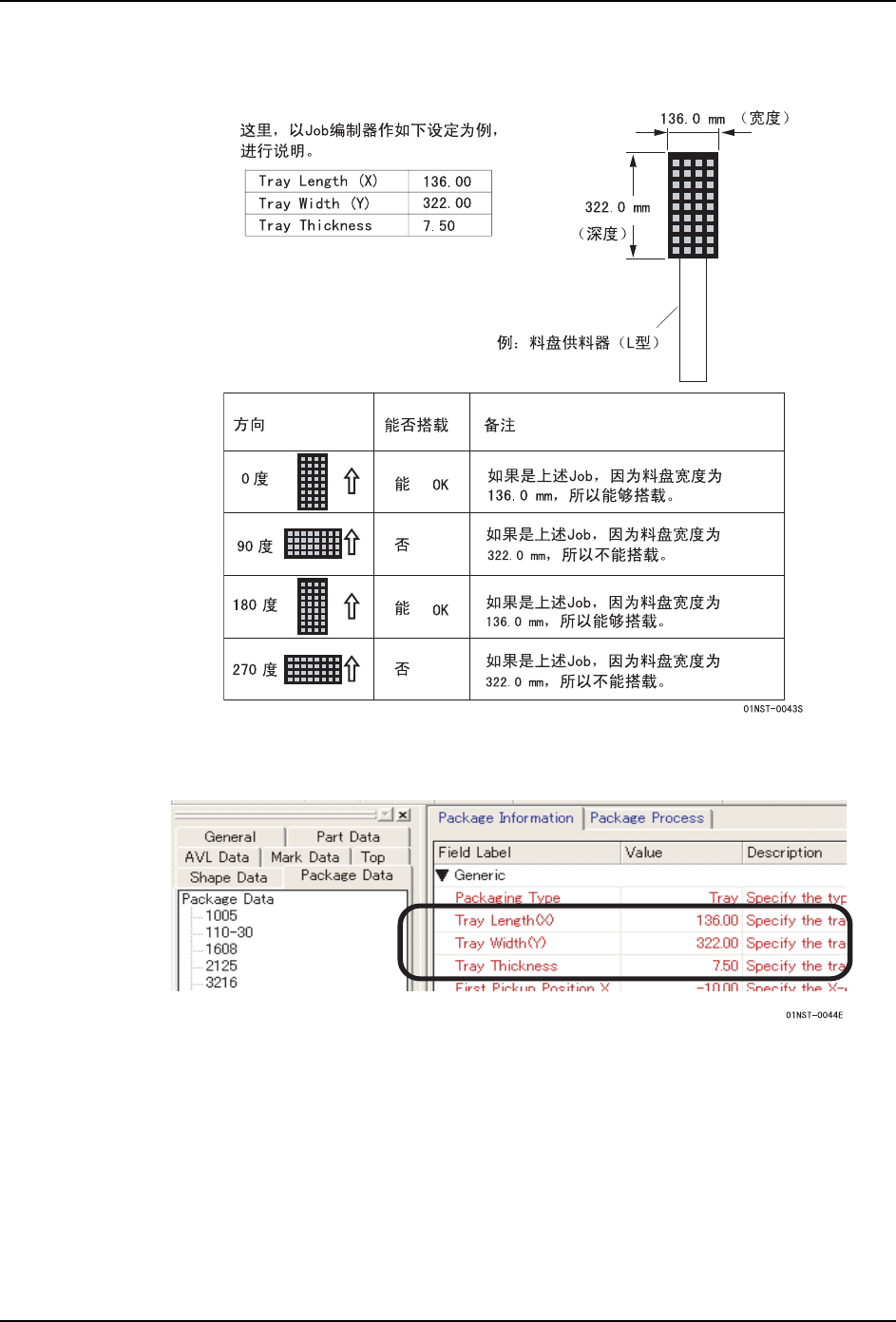

5. 单击 [Tray Direction] 单元格，选择搭载料盘的方向。但是，根据方向，不能设定宽度

超出 136.15mm。

6. 在 [Package Data] 的 [Package Information] 中输入料盘的尺寸。此处输入的数值不能

超出对应料盘尺寸。关于对应料盘尺寸，请参照 [1.2 产品规格 ]。

备注 )

1.如果此处输入的数值超出对应料盘尺寸，就会在数据检查的阶段发生错误。

2.在 [Tray Thickness] 单元格中无需计算料盘连接器的厚度。请输入料盘单体的厚度。

3.关于 [Package Process] 标签页的 [Feeder Option] 单元格的数值，对于料盘供料器

来说，无需变更最初显示的默认值。

QD123-00 4. 换线

料盘供料器使用说明书 13

4. 换线

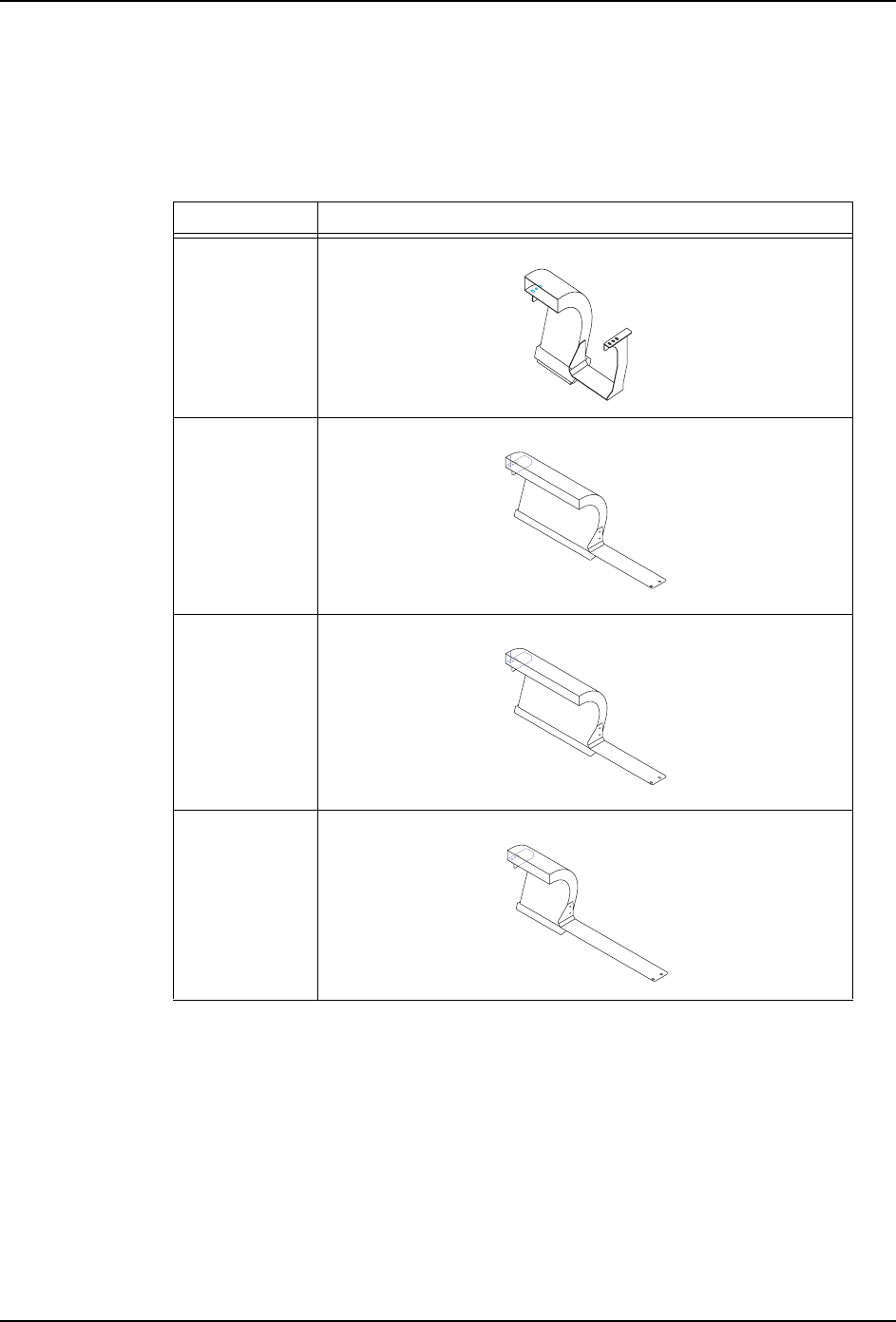

4.1 废料带输送槽的更换

在使用料盘供料器时，需要将机器侧的废料带输送槽更换成 1/2 或者 1/3 尺寸的输送槽。关

于更换步骤，请参照机器主体的手册。

备注 )在机器画面上不显示输送槽更换的向导。请确认是否搭载了合适的输送槽。

Stage Type 更换的输送槽

DP20-M NXT M3 模组上搭载1个M型料盘供料器

DP45-M NXT M6模组或AIM上搭载1个M型料盘供料器

DP45-L NXT M6模组或AIM上搭载1个L型料盘供料器

DP45-ML NXT M6模组或AIM上搭载1个M型以及1个L型料盘供料器

01NST-0278

01NST-0279

01NST-0280

4. 换线 QD123-00

14 料盘供料器使用说明书

4.2 安装 / 拆除

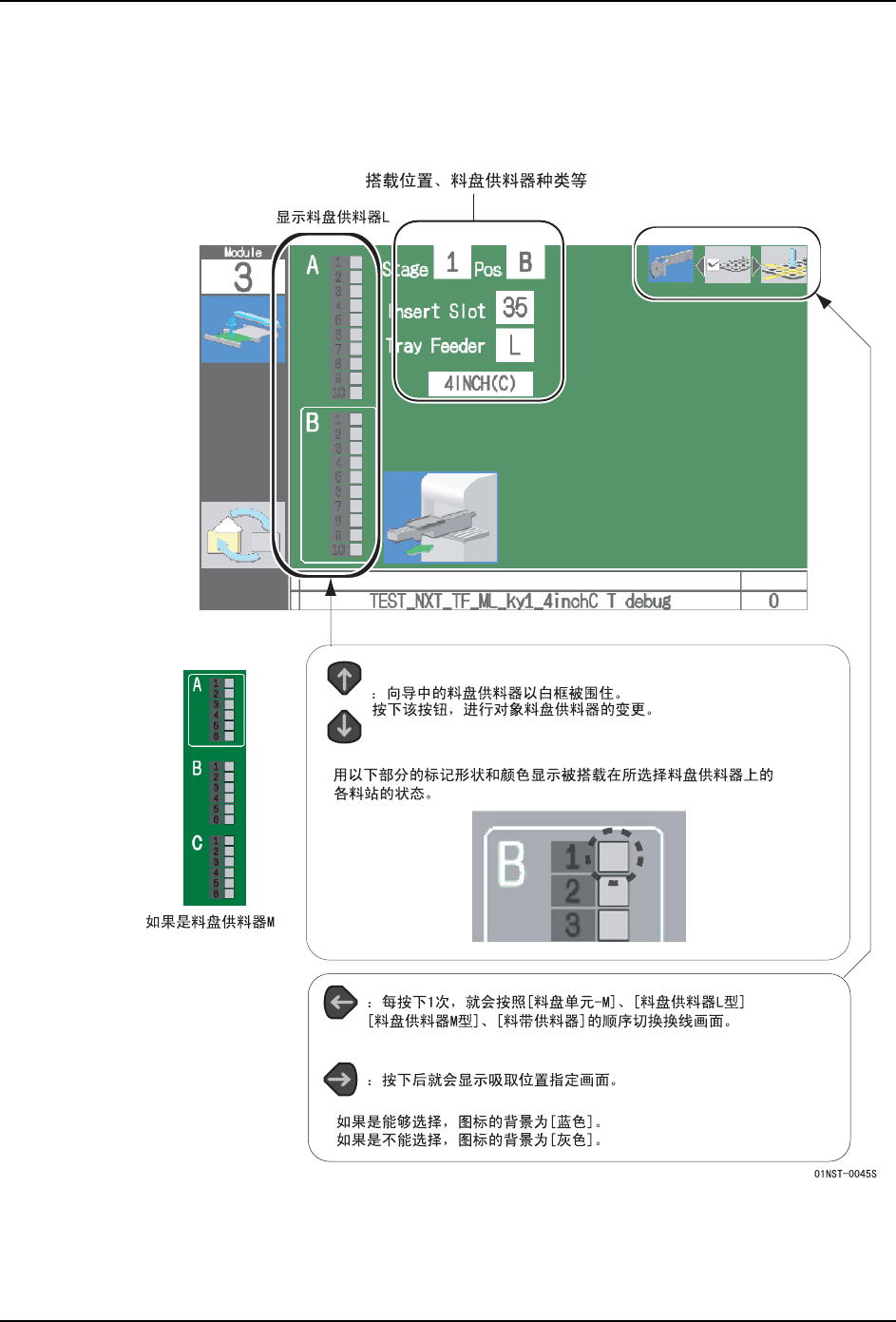

4.2.1 换线画面

1. 在机器监视器的换线画面上显示进行料盘供料器搭载的料站位置，请确认。
