QD123-00 4. 换线
料盘供料器使用说明书 27
3. 按下机器操作面板的 [ ○ ] （OK）按钮。画面显示如下。
4. 按下料盘供料器操作面板的前进开关，使料盘往复臂移动到前进端。
注意 )如果料盘往复臂在后退端以外的位置时，即使按下前进开关，往复臂也不会动作。按
下后退开关使之暂时移动到后退端，之后再次按下前进开关使料盘往复臂前进。
备注 )往复臂在移动时，橙色 LED 会闪烁。
01NST-0052Sa
㸹ӊᯊ
᭭ሑᯊ˄ࣙᣀᤶ㒓ᯊ˅
4. 换线 QD123-00
28 料盘供料器使用说明书
生产开始后的料盘供应

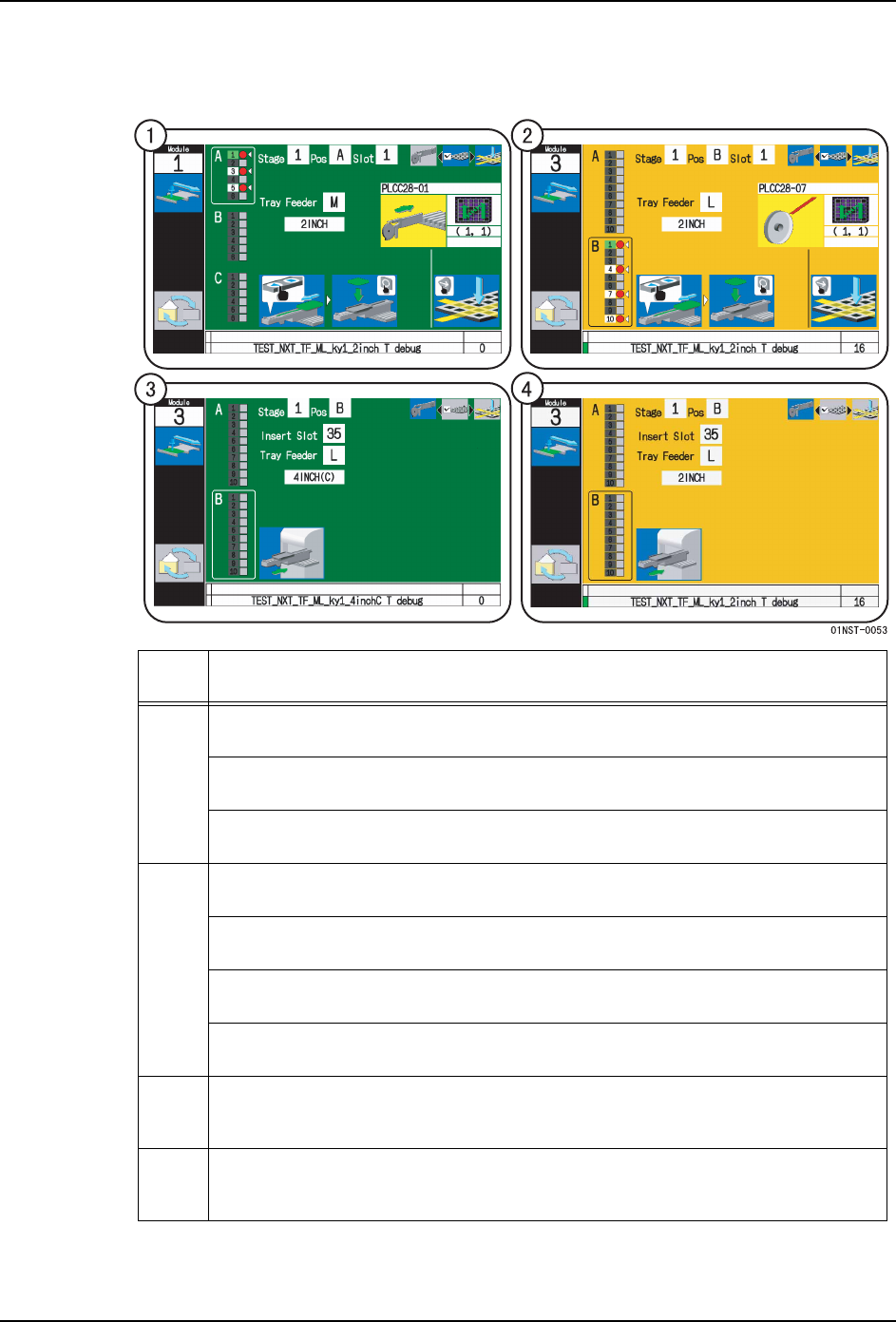

生产开始之后，当显示以下时，表示能够进行供应。请根据画面的指示，供应料盘。
画面
号码
供应时间点
1 在料盘供料器上的所有料盘发生料尽的情况下，还存在着从其他的料站上吸取
元件的顺序的时候。
在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，生产通道发生
转换，并且还存在着从其他的料站上吸取元件的顺序的时候。
在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，料盘往复臂在
前进端以外的位置，并且还存在着从其他的料站上吸取元件的顺序的时候。
2 在料盘供料器上的所有料盘发生料尽的情况下，还存在着从其他的料站上吸取
元件的顺序的时候。
在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，生产通道发生
转换，并且还存在着从其他的料站上吸取元件的顺序的时候。
在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，料盘往复臂在
前进端以外的位置，并且还存在着从其他的料站上吸取元件的顺序的时候。
在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，在料盘供料器
以外的料站中发生料尽，处于操作等待 （补件超出状态）的时候。
3 在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，供料器被拔除，
并且还存在着从其他的料站上吸取元件的顺序的时候。（根据画面指示，插入供
料器后，就会显示 [1] 的料盘供应画面，请供应料盘。）
4 在料盘供料器上当 1 个以上的下一群组的料盘处于料尽状态下，供料器被拔除，
并且没有存在从其他的料站上吸取元件的顺序的时候。（根据画面指示，插入供
料器后，就会显示 [2] 的料盘供应画面，请供应料盘。）
