QD123-00 4. 换线 料盘供料器使用说明书 17 与其他单元的相邻间距条件 以下是与相邻的其他单元之间必要的空间距的一览表。 请确保这些间隔进行搭载。 在执行 Fuji Flexa 中的 优化时也应用该表 。 备注 )[ 左 ] 及 [ 右 ] 是指从供料器的后方 （操作者侧）看到的方向。
4. 换线 QD123-00
16 料盘供料器使用说明书
4.2.2 安装方法
注意 )在搭载了元件的状态下将料盘供料器搭载到机器上时，有可能造成元件飞散，因此请
在料盘连接器上没有料盘的状态下进行搭载。另外，料盘连接器也有可能落下，因此建
议事先卸下。
1. 将料盘供料器下面的导轨对准料站托架的指定料站，将料盘供料器前部搭载到料站托架
上。
2. 拉住夹紧杆，使料盘供料器水平地在料站托架上滑动，并推入。
注意 )在 L 型料盘供料器上设置了当安装到错误的位置上时用于防止与相机等发生干涉的大
型防撞器。请务必安装到机器画面上所显示的正确的位置上。
3. 推入供料器，直到料盘供料器侧的通信插头完全插入料站托架侧的插座为止。
4. 搭载料盘连接器及料盘。请参照 " 4.3 料盘的供应 "。
QD123-00 4. 换线
料盘供料器使用说明书 17
与其他单元的相邻间距条件
以下是与相邻的其他单元之间必要的空间距的一览表。请确保这些间隔进行搭载。在执行
Fuji Flexa 中的优化时也应用该表。
备注 )[ 左 ] 及 [ 右 ] 是指从供料器的后方 （操作者侧）看到的方向。
4. 换线 QD123-00
18 料盘供料器使用说明书
4.2.3 卸下方法

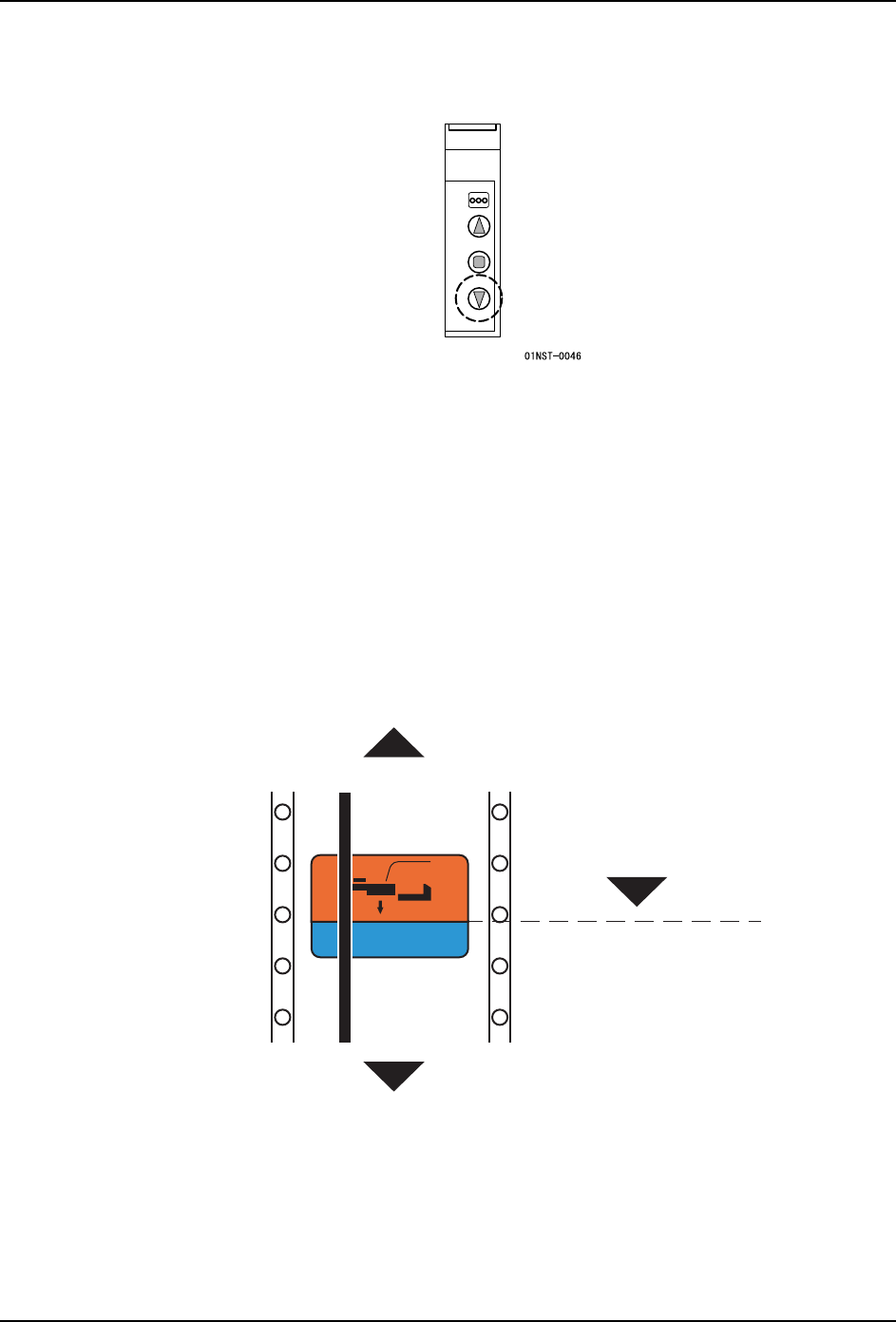

1. 按下料盘供料器操作面板的后退开关，使料盘往复臂移动到后退端。
注意 )料盘往复臂如果不后退表示在生产中，所以请不要卸下料盘供料器。当机器画面上显
示按下后退开关的向导时，请后退料盘往复臂。
备注 )往复臂在移动时，橙色的 LED 会闪烁。
2. 从料盘连接器上卸下全部料盘。
注意 )在搭载了元件的状态下将料盘供料器卸下时，有可能造成元件飞散，因此请在料盘连
接器上没有料盘的状态下进行拆卸。另外，料盘连接器也有可能落下，因此建议事先卸
下。
3. 拉住夹紧杆，将料盘供料器朝身体侧稍微拉出一点。
4. 托住料盘供料器的前部，朝身体侧拉出。
备注 )当粘贴在供料器上的贴纸的边界线超出机器的前门时，供料器就会落下，因此在贴纸
的边界线超出前门之前，请用手托住供料器前部。
5. 在拆下料盘供料器后，如果在那个位置 （料站）使用料带供料器，请安装合适的废料带
输送槽。
注意 )如果没有安装正确的废料带输送槽就使用料带供料器，废料带不能被正确地送到废料
带单元而浮起，有可能会与贴装工作头发生干涉。
&$87,21
ᔧ䆹㒓䍙ߎᴎ఼ⱘࠡ䮼ᯊˈ
կ఼᭭ࠡ䚼ህӮҢկ఼᭭
ᠬᶊϞ㨑ϟDŽ
ᴎ఼ջ
᪡㗙ջ
1676
