料盘供料器使用说明书.pdf - 第33页
4. 换线 QD123-00 26 料盘供料器使用说明书 在能够生产的状态下，进行次料站的补充 对于生产中使用的各个下一 群组，当 1 个以上的 料站处于已经被供应的状态 ，就会显示下 图。 1. 在取除了对象料盘后，请根据 " 4.3.2 供应步骤 " 的步骤，补充料盘。 2. 如果要指定吸取点，请参照 " 4.3.4 机器上指定吸取点 "。 01NST -0051Sa 㸹ӊ䍙ߎᯊ ᭭ሑᯊ˄ࣙᣀ…
QD123-00 4. 换线
料盘供料器使用说明书 25
5. 按下料盘供料器操作面板的前进开关，使料盘往复臂移动到前进端。
注意 )如果料盘往复臂在后退端以外的位置时，即使按下前进开关，往复臂也不会动作。按
下后退开关使之暂时移动到后退端，之后再次按下前进开关使料盘往复臂前进。
备注 )往复臂在移动时，橙色 LED 会闪烁。
QD123-00 4. 换线
料盘供料器使用说明书 27

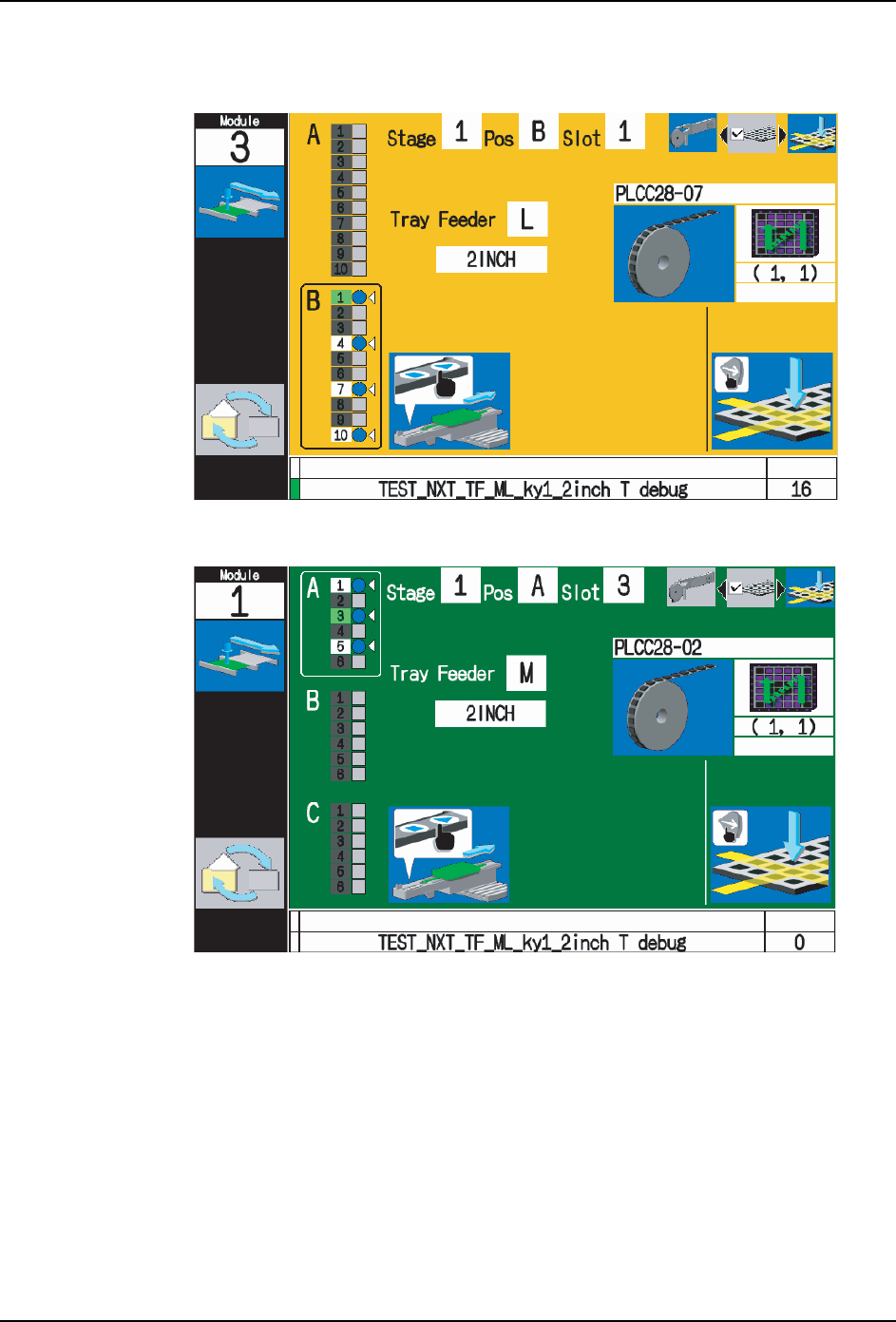

3. 按下机器操作面板的 [ ○ ] （OK）按钮。画面显示如下。
4. 按下料盘供料器操作面板的前进开关，使料盘往复臂移动到前进端。
注意 )如果料盘往复臂在后退端以外的位置时，即使按下前进开关，往复臂也不会动作。按
下后退开关使之暂时移动到后退端，之后再次按下前进开关使料盘往复臂前进。
备注 )往复臂在移动时，橙色 LED 会闪烁。
01NST-0052Sa
㸹ӊᯊ
᭭ሑᯊ˄ࣙᣀᤶ㒓ᯊ˅
