QD123-00 4. 换线料盘供料器使用说明书 23 4.3.3 生产中的供应步骤由于补件超出或料尽，导致机器停止时的供应显示下图。因为在该状态下无法继续生产，所以请补充元件。 01NST -0049Sa 㸹ӊ䍙ߎᯊ ᭭ሑᯊ˄ࣙᣀᤶ㒓ᯊ˅

4. 换线 QD123-00

22 料盘供料器使用说明书

4. 如果要指定吸取点，请参照 " 4.3.4 机器上指定吸取点 "。

5. 按下机器操作面板的 [ ○ ] （OK）按钮。

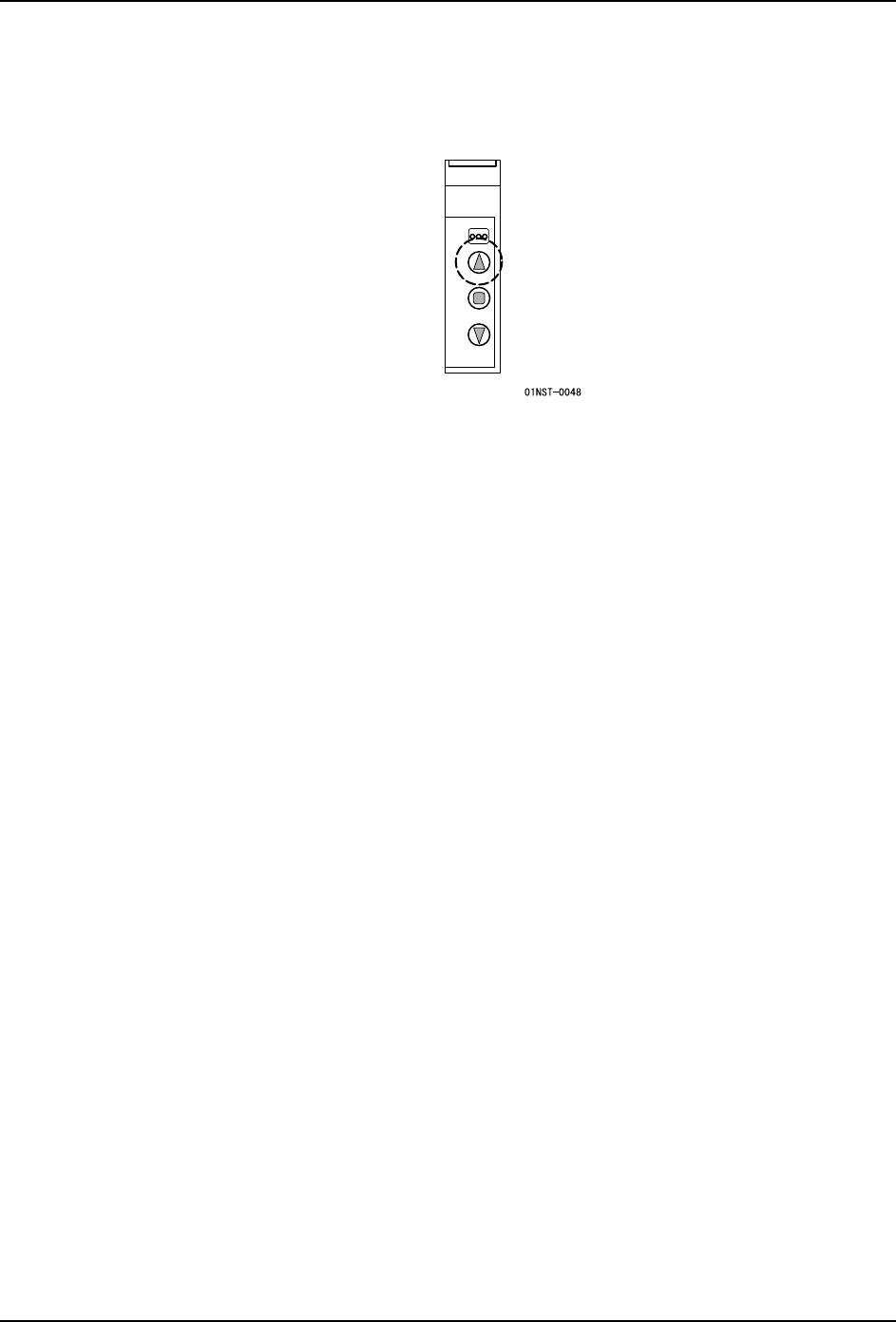

6. 按下料盘供料器操作面板的前进开关，使料盘往复臂移动到前进端。

注意 )如果料盘往复臂在后退端以外的位置时，即使按下前进开关，往复臂也不会动作。按

下后退开关使之暂时移动到后退端，之后再次按下前进开关使料盘往复臂前进。

备注 )往复臂在移动时，橙色 LED 会闪烁。

7. 想要在中途停止料盘往复臂时，当按下料盘往复臂停止开关后，移动就会被中止。

QD123-00 4. 换线

料盘供料器使用说明书 23

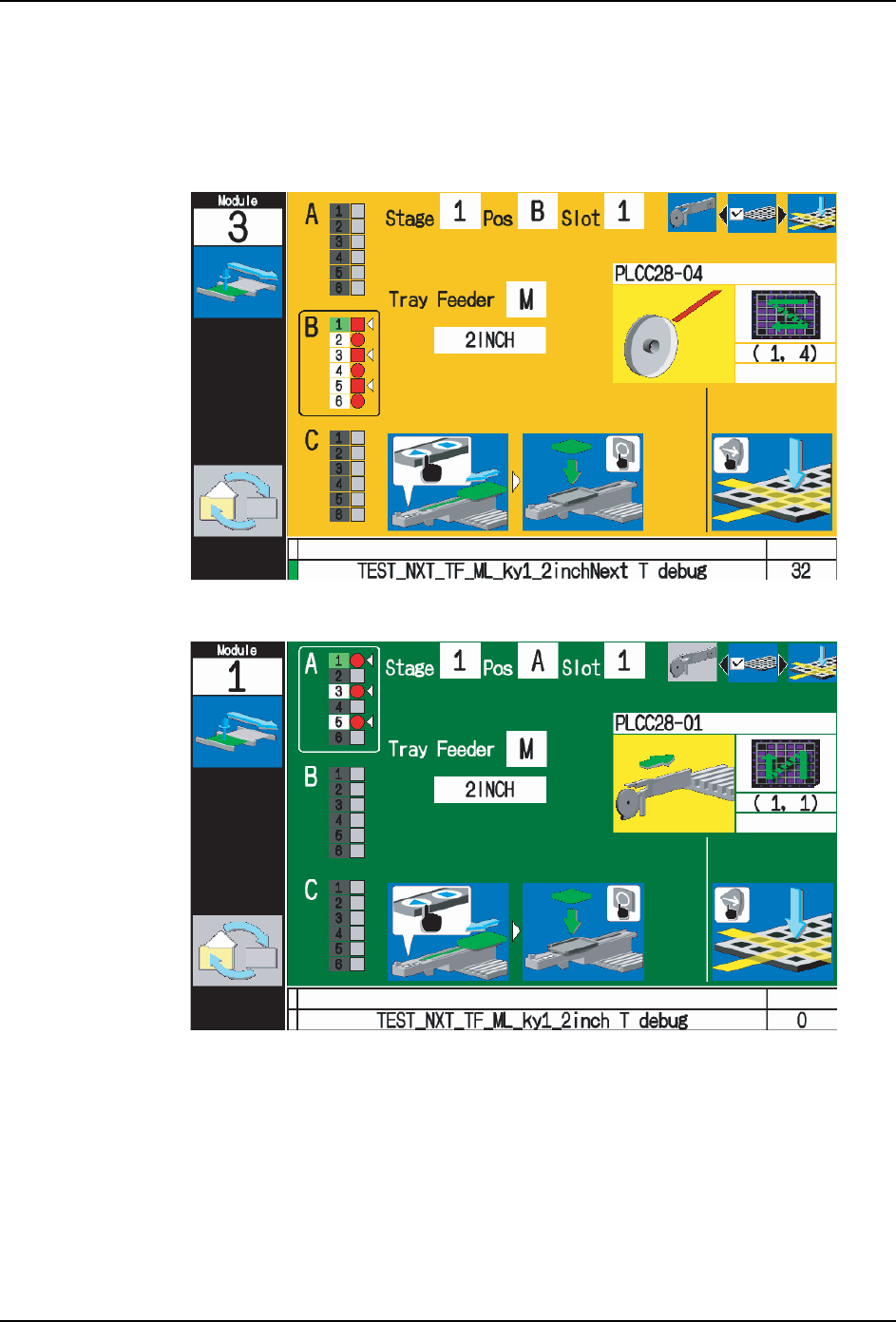

4.3.3 生产中的供应步骤

由于补件超出或料尽，导致机器停止时的供应

显示下图。因为在该状态下无法继续生产，所以请补充元件。

01NST-0049Sa

㸹ӊ䍙ߎᯊ

᭭ሑᯊ˄ࣙᣀᤶ㒓ᯊ˅

4. 换线 QD123-00

24 料盘供料器使用说明书

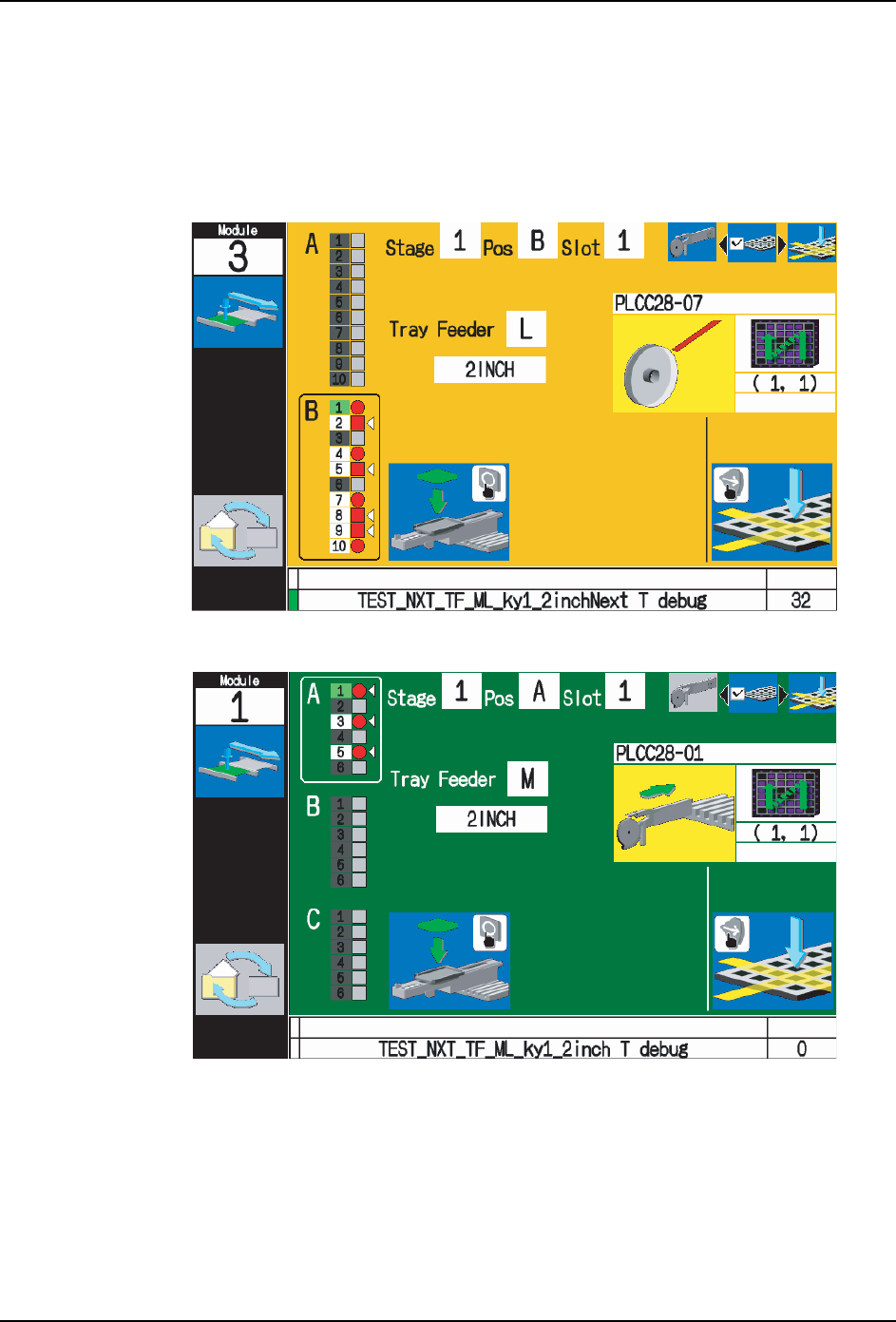

1.按下料盘供料器操作面板的后退开关，使料盘往复臂移动到后退端。显示下图。

备注 )

1.即使按下后退开关料盘往复臂也不后退时，表示机器在生产中。在机器画面上显示按

下后退开关的向导后，请按下后退开关。

2.往复臂在移动时，橙色 LED 会闪烁。

2. 在取除了对象料盘后，请根据 " 4.3.2 供应步骤 " 的步骤，补充料盘。

3. 如果要指定吸取点，请参照 " 4.3.4 机器上指定吸取点 "。

4. 按下机器操作面板的 [ ○ ] （OK）按钮。

01NST-0050Sa

㸹ӊ䍙ߎᯊ

᭭ሑᯊ˄ࣙᣀᤶ㒓ᯊ˅
