QD123-00 4. 换线 料盘供料器使用说明书 15 2. 搭载位置的显示如下所示。 项目 内容 Stage 进行搭载的平台号码 （1 或者 2） Pos 料站托架上的搭载位置 （A、B 或者 C） Insert Slot 料站托架 上的实际进行搭 载的料站号码 与搭载位置之间的关系如下所示 。 a. 料盘 供料器 L + Pos A 时：料站 10 b. 料盘 供料器 L + Pos B 时：料站 35 c. 料盘 供料器 M +…
4. 换线 QD123-00
14 料盘供料器使用说明书
4.2 安装 / 拆除
4.2.1 换线画面
1. 在机器监视器的换线画面上显示进行料盘供料器搭载的料站位置，请确认。
QD123-00 4. 换线
料盘供料器使用说明书 15

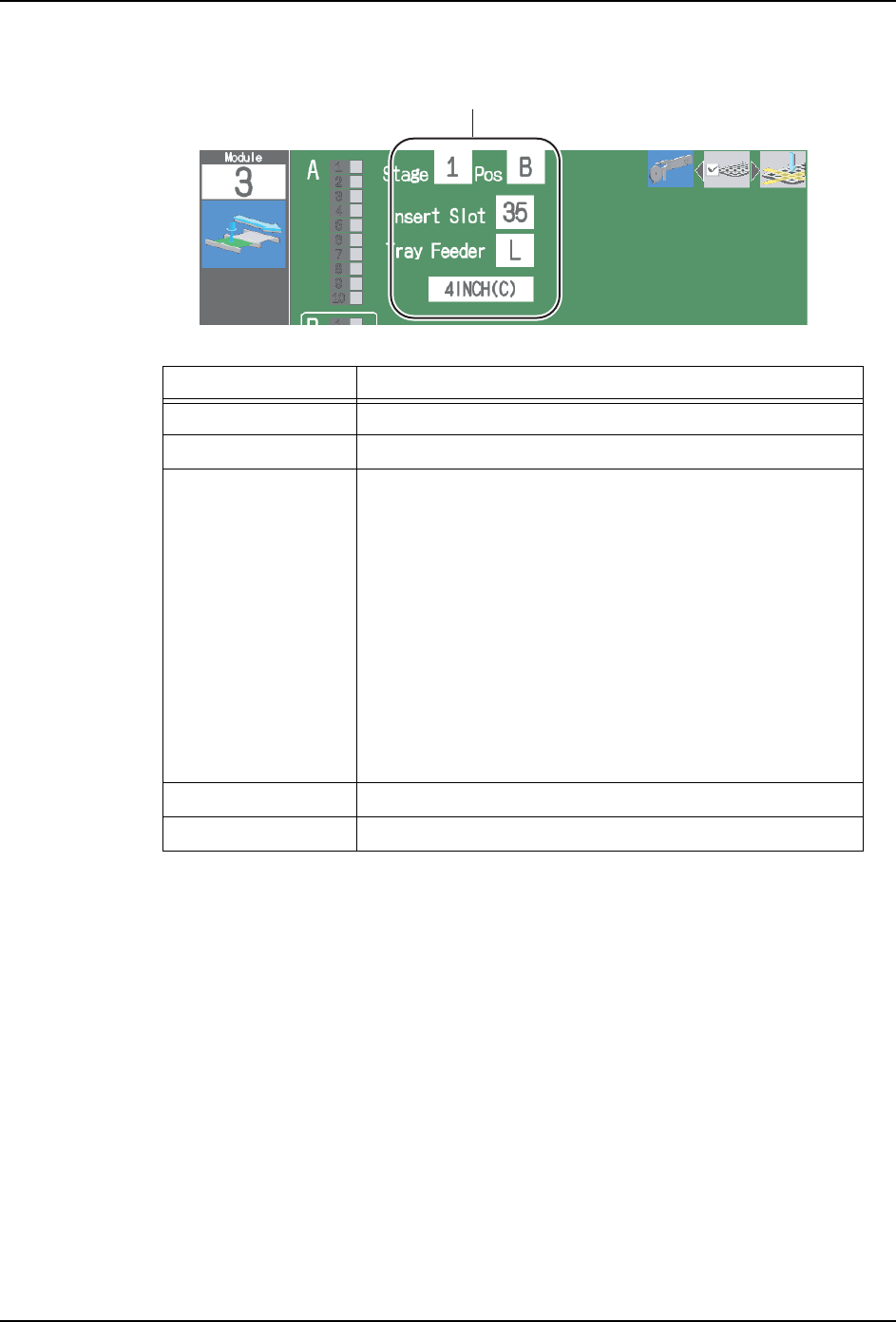

2. 搭载位置的显示如下所示。
项目 内容
Stage 进行搭载的平台号码 （1 或者 2）
Pos 料站托架上的搭载位置 （A、B 或者 C）
Insert Slot 料站托架上的实际进行搭载的料站号码
与搭载位置之间的关系如下所示。
a. 料盘供料器 L + Pos A 时：料站 10
b. 料盘供料器 L + Pos B 时：料站 35
c. 料盘供料器 M + Pos A 时
·M3 模组：料站 16
·M6 模组：料站 11
d. 料盘供料器 M + Pos B 时：料站 21
e. 料盘供料器 M + Pos C 时：料站 32
Tray Feeder 进行搭载的供料器的种类 （L 或者 M）
（搭载的料盘种类） 2inch / 3inch / 4inch （S） / 4inch （C） / NONE
ᨁ䕑ԡ㕂ǃ᭭Ⲭկ఼᭭⾡㉏ㄝ
01NST-0283S
4. 换线 QD123-00
16 料盘供料器使用说明书
4.2.2 安装方法
注意 )在搭载了元件的状态下将料盘供料器搭载到机器上时，有可能造成元件飞散，因此请
在料盘连接器上没有料盘的状态下进行搭载。另外，料盘连接器也有可能落下，因此建
议事先卸下。

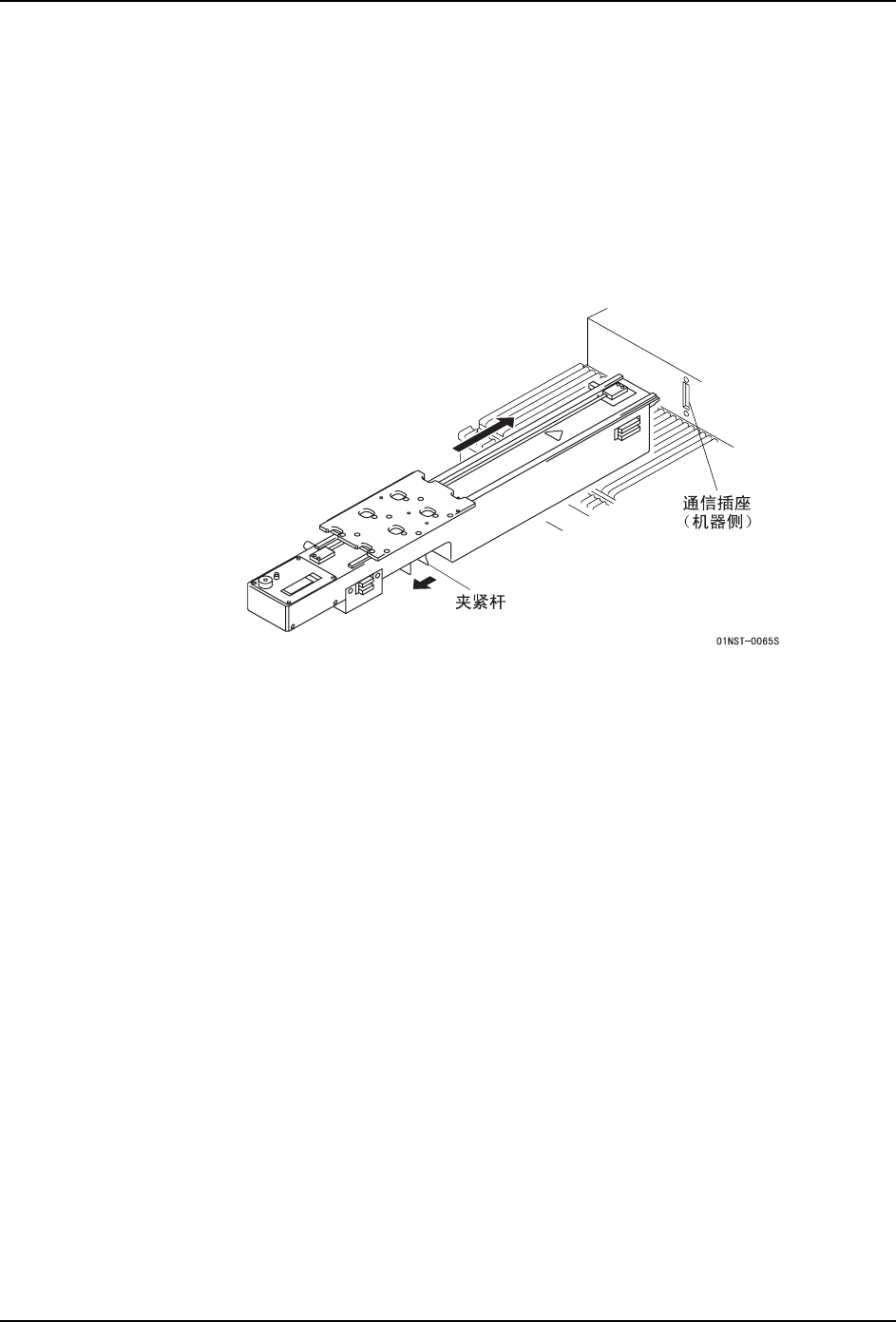

1. 将料盘供料器下面的导轨对准料站托架的指定料站，将料盘供料器前部搭载到料站托架
上。
2. 拉住夹紧杆，使料盘供料器水平地在料站托架上滑动，并推入。
注意 )在 L 型料盘供料器上设置了当安装到错误的位置上时用于防止与相机等发生干涉的大
型防撞器。请务必安装到机器画面上所显示的正确的位置上。
3. 推入供料器，直到料盘供料器侧的通信插头完全插入料站托架侧的插座为止。
4. 搭载料盘连接器及料盘。请参照 " 4.3 料盘的供应 "。
