4.3.2 供应步骤
备注 )为生产开始前的料盘供应步骤。关于生产中的供应步骤，请参照 " 4.3.3 生产中的供
应步骤 "。
1. 操作机器画面的方向按钮，在供应向导画面上显示出进行供应的供料器的信息。
2. 将供应向导画面上所显示的料盘连接器搭载到料盘往复臂上。
注意 )请务必使用供应向导画面上所显示的正确的料盘适配器。如果使用不符的连接器，会
造成吸嘴破损，或者无法吸取元件。
a. 如果是料盘供料器 L，从身体侧向前滑动料盘连接器并进行搭载，此时从操作者处看
到连接器上的 U 字形部件向右下方移动。使得连接器的前端碰到往复臂的边缘。最
后，用导向磁铁固定料盘连接器后端。如果直接搭载 JEDEC 料盘，也按照相同的步骤
进行。
注意 )为了防止料盘上的元件飞出，请平稳地搭载。
备注 )放置料盘时，使得从操作者处看到料盘的缺口向右下方移动。
QD123-00 4. 换线
料盘供料器使用说明书 21

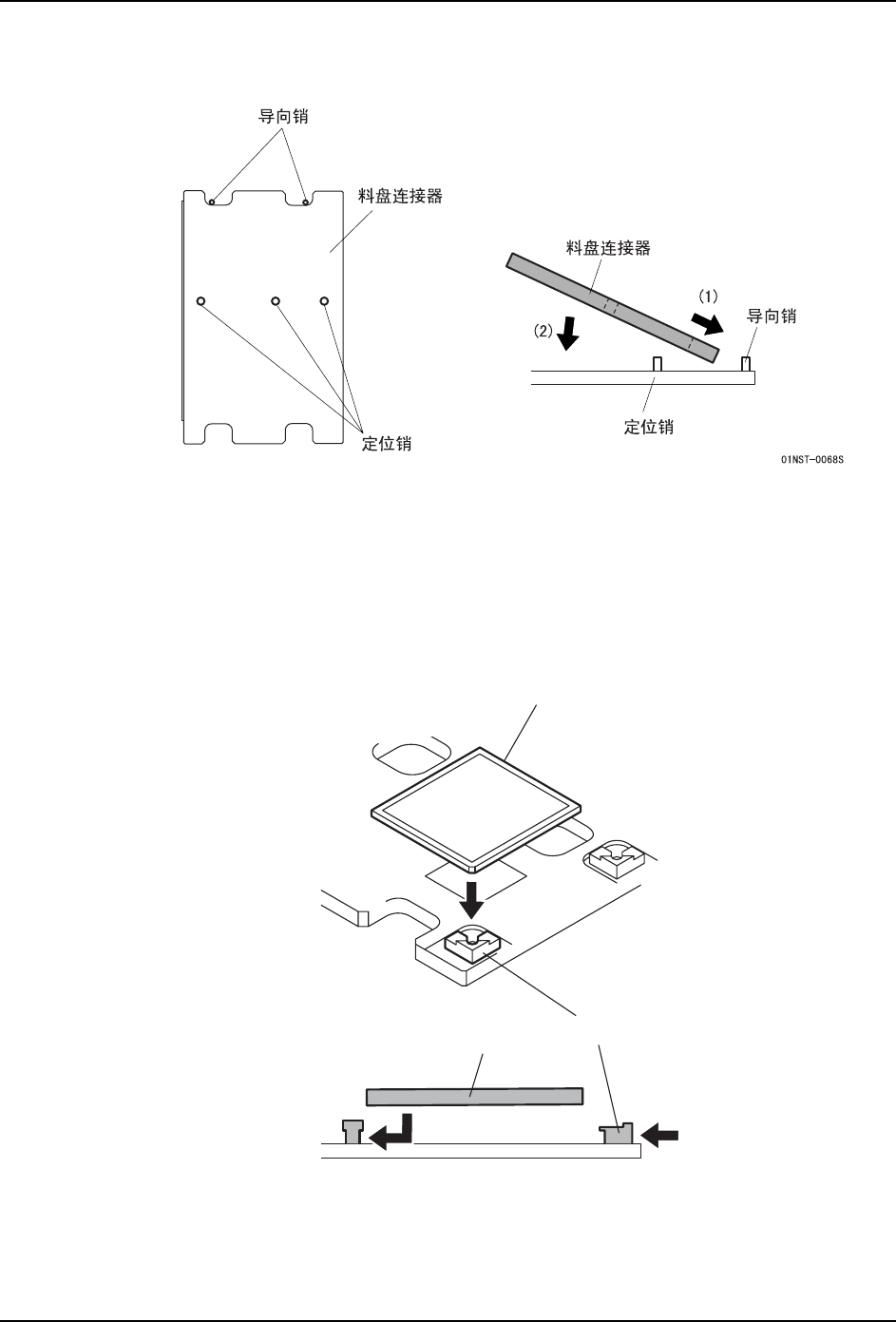

b. 如果是料盘供料器 M，将料盘往复臂上的导向销嵌入料盘连接器的凹槽部，就这样平
稳地下落后，定位销就会进入料盘连接器的孔内。
3. 将料盘放置到料盘连接器上。请根据所设定的料站内容进行放置。
a. 将料盘放置到料盘连接器上，并使料盘与定位销的内侧相接触。其中 1 个为突缘形
状，请将料盘嵌入到突缘下面。
b. 移动吸铁石将料盘固定。并确认料盘已经被稳定的固定住了。
注意 )为了防止料盘上的元件飞出，请平稳地搭载。
备注 )放置料盘时，使得从操作者处看到料盘的缺口向右下方移动。
