QD123-00 1. 概要 料盘供料器使用说明书 1 1. 概要 1.1 料盘供料器 料盘供料器是一种搭载在 NXT/AIM 的料站托架 上使用的料盘供应装置。 根据搭载料盘的种类 和块数的不同，分成 M 型和 L 型。 能 够 平 放2及4英 寸 的 芯 片 料 盘（ M 、 L型 ） 和J E D E C料 盘（ 只 是L型 ） 。 由于小而轻，因此与料盘单元 -M 及料盘单元 -L 相比，更容易进行换线。 料盘之间可以设定次料站…
目录 QD123-00
ii 料盘供料器使用说明书
MEMO:
QD123-00 1. 概要
料盘供料器使用说明书 1
1. 概要

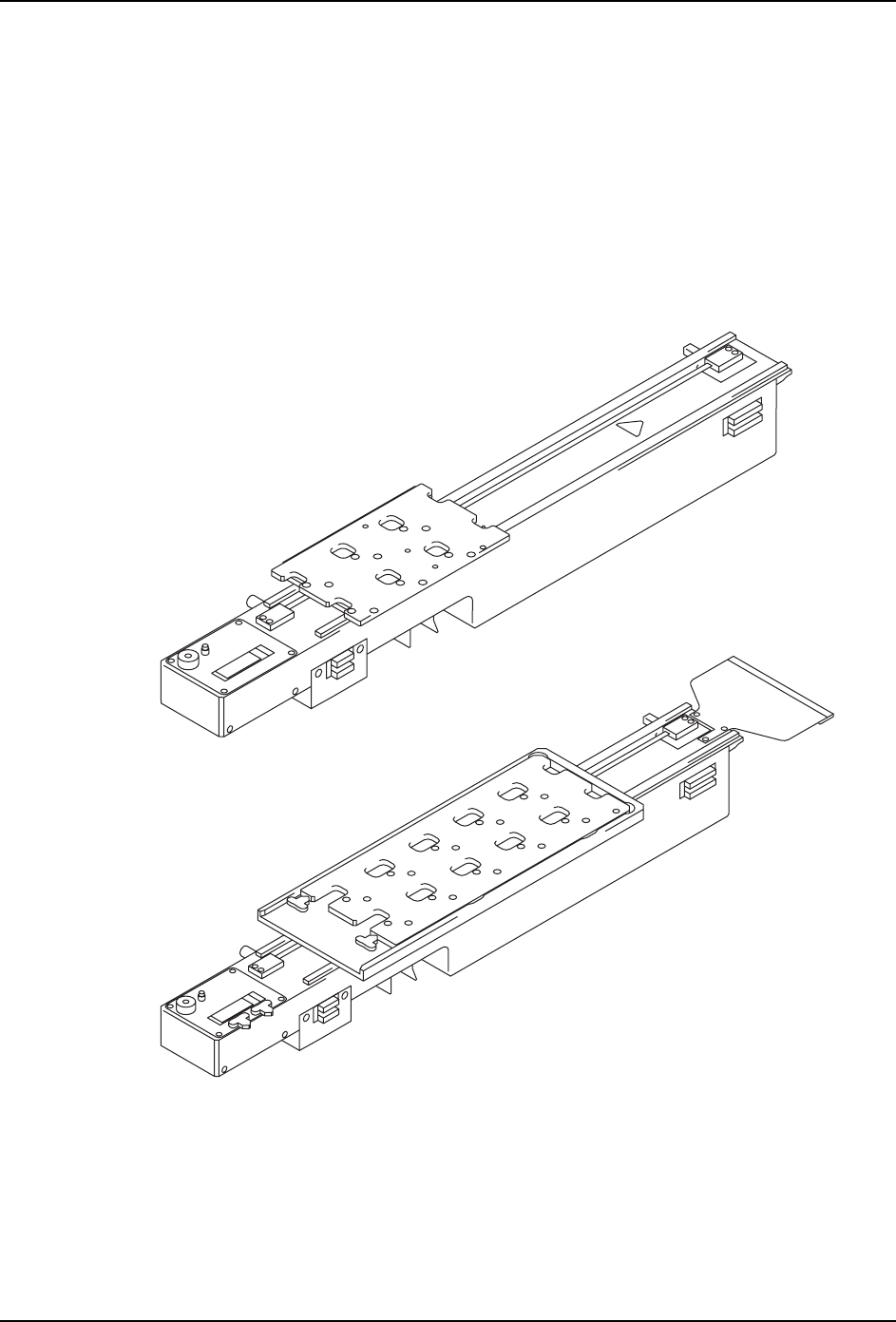

1.1 料盘供料器
料盘供料器是一种搭载在 NXT/AIM 的料站托架上使用的料盘供应装置。根据搭载料盘的种类
和块数的不同，分成 M 型和 L 型。
能够平放2及4英寸的芯片料盘（M、L型）和JEDEC料盘（只是L型）。
由于小而轻，因此与料盘单元 -M 及料盘单元 -L 相比，更容易进行换线。
料盘之间可以设定次料站。
˄ЁЎᨁ䕑њ㣅ᇌ᭭Ⲭ䖲఼ⱘ⢊ᗕDŽ˅
1676
0ൟ
/ൟ
1. 概要 QD123-00
2 料盘供料器使用说明书
1.2 产品规格
1.2.1 能够搭载的料盘尺寸
备注 )从料盘上面起的元件突出量为 0.5mm 以下。
1.2.2 需要系统
1. 机器控制软件
·NXT V4.42 以上
·AIM V4.21 以上
2. Fuji Flexa V3.3.0 以上。
M型 L型
占有料站数 11 （搭载位置固定） 14 （搭载位置固定）
能够搭载的模组 NXT M3/M6 模组及 AIM NXT M6 模组及 AIM
重量 5kg 6.5kg
料盘尺寸 料盘尺寸 （mm） 料盘厚度 （mm） 使用的连接器 能够搭载的料盘
块数
2inch 50.3 ～ 51.1 3 ～ 5 2inch 用 M 型：6
L 型：10
4inch 101.1 ～ 101.9 7 ～ 9 4inch 用 M 型：1
L型：3
相当于 JEDEC 宽度：110 ～ 136.15
深度：110 ～ 322.85
0～13 不要 L型：1
