TRAY UNIT-LTC SHUT TLE 1/ トレイユニット-LTC シャトル 1/ AB14332 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM0BNC8 1 PLATE, SIDE プレート サイド 1.1 H2146 0 1 PIN, PARALL EL ピン 平行 MSTH5-10…

100%1 / 91
PP
AA
CC
BB
KK
CC
BB
JJ
JJ
JJ
EE
DD
DD
SS
AA
LL
LL
LL
LL
P P
MM
FF
FF
LL
LL
Ref.2/
TT
Ref.3/
RR
Ref.2/
CC
BB
KK
MM
HH
EE
KK
LL
HH
SS
Ref.2/
SS
Ref.2/
UU
Ref.2/
KK
FF
HH
GG
GG
VV
VV
VV
VV
38
39
40
38
39
40
1
2
3
3
4
5
4
4
5
5
4
5
9
10
10
11
12
13
14
17
16
15
11
12
13
18
19
20
22
22
23
24
25
25
25
25
26
27
28
29
34
35
35
36
37
29
10
10
41
42
42
42
43
43
44
44
42
43
44
42
43
44
42
43
44
43
44
42
43
44
45
62
62
64
65
68
69
70
71
72
73
74
75
76
77
78
79
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
125
154
155
156
157
158
159
126
128
129
130
131
132
133
135
136
137
138
139
140
141
142
143
144
145
146
150
151
152
153
150
147
148
149
142
136
70
69
68
66
67
64
45
45
45
46
46
47
47
48
48
46
47
48
46
47
48
49
50
51
52
53
54
55
56
57
58
55
54
53
50
51
52
53
54
55
56
57
55
54
53
46
47
48
46
47
48
45
45
42
43
44
42
42
43
43
44
44
41
37.1
1.2
29
1.1
6
8
8.1
7
97
98
99
100
101
102
103
104
104
104.1
104.1
97.1
169
170
171
161
162
168
165
166
167
163
164
172
173
173
174
172
173
173
174
172
173
173
174
172
173
173
174
24.1
24
24.1
23
183
182
181
184
184
185
59
59
106
107
AB14332

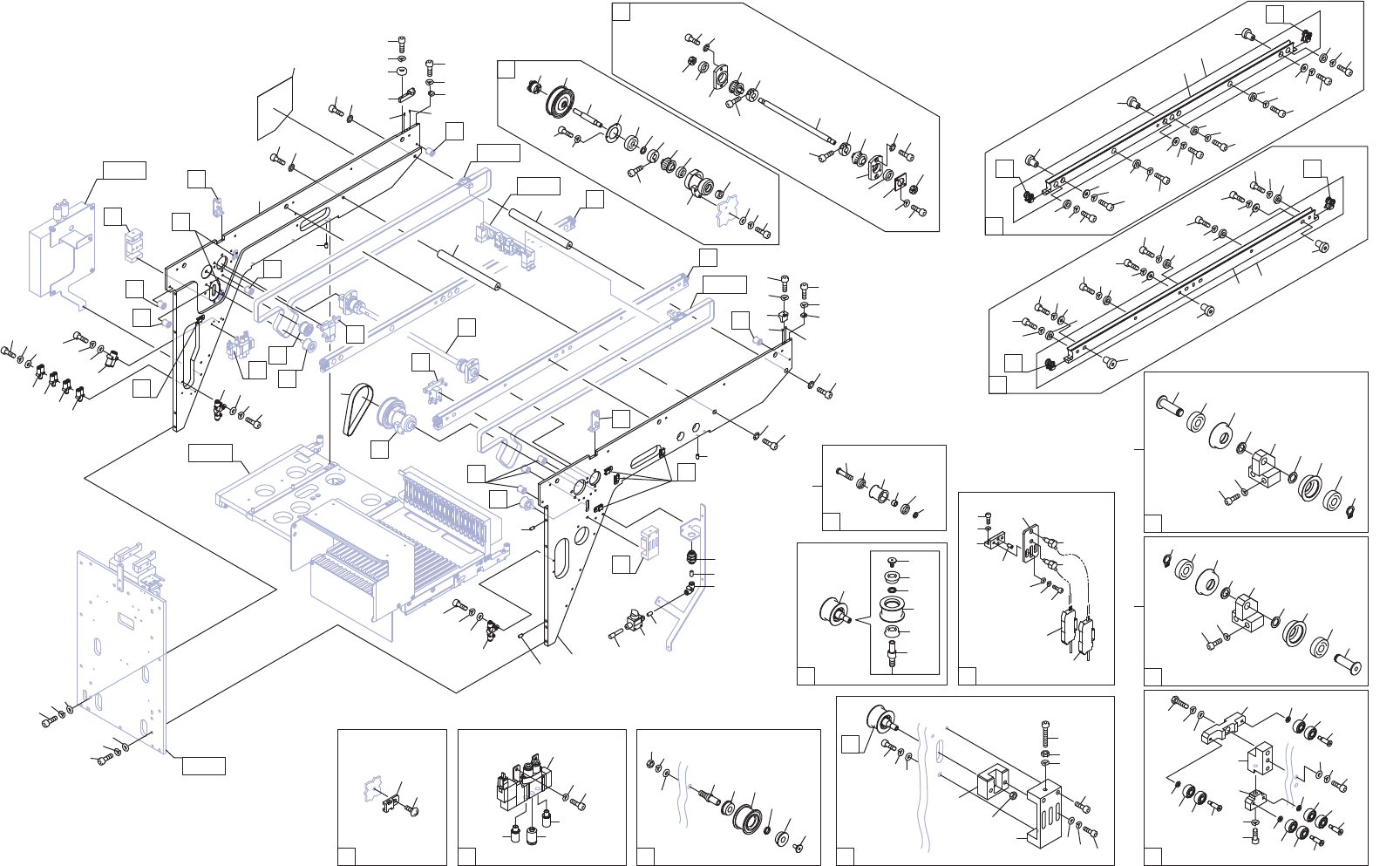

TRAY UNIT-LTC SHUTTLE 1/
ࢺࣞ࢖ࣘࢽࢵࢺ/7&ࢩࣕࢺࣝ
10
PTS- TULTC- 03
TRAY UNIT-LTC SHUTTLE 1/
トレイユニット-LTC シャトル 1/
AB14332
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM0BNC8 1 PLATE, SIDE
プレート　サイド
1.1 H21460 1 PIN, PARALLEL
ピン　平行
MSTH5-10
1.2 PS04260 1 SEAL
シール
2 PM0BNB4 1 PLATE, SIDE
プレート　サイド
3 PM0BSE0 2 SHAFT
シャフト
4 H5427B 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
5 W1012A 4 WASHER, CONICAL
ワッシャ　皿
M-5-L
6 Y60209 1 CONNECTOR
コネクタ
KQ2U06-08A
7 H54257 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X020(3ｶ ｼﾛ)
8 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
8.1 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
9 H45183 1 BELT, TIMING
ベルト　タイミング
270-2GT-12
10 H21927 4 PIN, PARALLEL
ピン　平行
φ02X06 B種(h8)
11 2MDLTC037500 2 STOPPER
ストッパ
12 H5425M 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3ｶ ｼﾛ)
13 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
14 PM0BSL0 1 BLOCK, LOCATING
ブロック　位置決め
15 W10018 2 WASHER
ワッシャ
CU-2602
16 H5425W 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X015(3ｶ ｼﾛ)
17 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
18 PM0BSN0 1 BLOCK, LOCATING
ブロック　位置決め
19 H5425W 1 BOLT, HEX SOCKET
ボルト　六角穴
M02X015(3ｶ ｼﾛ)
20 W1106B 1 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
22 K53228 2 CONTROLLER, SPEED
コントローラ　スピード
SCL2-04-H44-F
23 H54255 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
24 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
24.1 W1108B 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
25 Y60282 4 UNION
ユニオン
KQ2U04-00A
26 H5426C 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X040(3ｶ ｼﾛ)
27 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
28 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
29 H21460 3 PIN, PARALLEL
ピン　平行
MSTH5-10
34 Y60416 1 UNION
ユニオン
KQ2E06-00A
35 N2033X 2 NIPPLE
ニップル
KQ2N06-99
36 Y60329 1 UNION, ELBOW
ユニオン　エルボ
KQ2L06-00A
37 H1059D 1 VALVE, STOP
バルブ　ストップ
VHK2-06F-06F
37.1 H3145L 1 PLUG
プラグ
KQ2P-06
38 H5427E 8 BOLT, HEX SOCKET
ボルト　六角穴
M05X018(3ｶ ｼﾛ)
39 W1106E 8 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
40 W1108E 8 WASHER, FLAT
ワッシャ　平
4W-5(3ｶ ｼﾛ)
41 PM64245 1 RAIL
レール
42 PB35221 10 WASHER
ワッシャ
43 H5426M 10 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
44 W1106D 10 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
45 PM26260 6 PIN, ECCENTRIC
ピン　偏心
46 H54251 6 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
47 W1106C 6 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
48 PB35231 6 WASHER
ワッシャ
49 AA32B05 1 ROLLER
ローラ
50 PM85812 2 HOLDER, ROLLER
ホルダ　ローラ
51 H5425G 4 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X015(3ｶ ｼﾛ)
11
PTS- TULTC- 03
TRAY UNIT-LTC SHUTTLE 1/
トレイユニット-LTC シャトル 1/
AB14332
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
52 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
53 W10042 4 WASHER
ワッシャ
LRB4-0.5
54 PM85820 4 ROLLER
ローラ
55 H44321 4 BEARING, MINIATURE
ベアリング　ミニチュア
DDL-1040
56 PM85830 2 PIN
ピン
57 S10267 2 CIR-CLIP
サークリップ
STW 4
58 AA36A04 1 ROLLER
ローラ
59 AA3GW07 2 RAIL
レール
62 N60743 2 NUT, LOCK
ナット　ロック
MRZ8x0.75P
64 H4130E 2 BEARING
ベアリング
608ZZMC3E
65 PM33932 1 HOLDER, BEARING
ホルダ　ベアリング
66 H54298 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
67 W1012A 2 WASHER, CONICAL
ワッシャ　皿
M-5-L
68 XP00573 2 PULLEY
プーリ
69 PM72351 2 COLLAR
カラー
70 H54252 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
71 PM0BSD2 1 SHAFT
シャフト
72 PM08431 1 HOLDER, BEARING
ホルダ　ベアリング
73 H54298 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X008(3ｶ ｼﾛ)
74 W1012A 2 WASHER, CONICAL
ワッシャ　皿
M-5-L
75 PB19642 1 RETAINER, BEARING
押え　ベアリング
76 H5426K 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X008(3ｶ ｼﾛ)
77 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
78 PM26212 1 SHAFT
シャフト
79 K1001F 1 COUPLING
カップリング
MA-8-21
81 XP00723 1 PULLEY
プーリ
82 PB036B0 1 COVER
蓋
83 H5425F 3 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006(3ｶ ｼﾛ)
84 W1106A 3 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
85 H4189A 1 BEARING
ベアリング
6200ZZCM
86 W10888 1 WASHER
ワッシャ
WSSB16-10-1
87 PM72351 1 COLLAR
カラー
88 H54252 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
89 XP00573 1 PULLEY
プーリ
90 H4130E 1 BEARING
ベアリング
608ZZMC3E
91 PM0BSM0 1 HOUSING
ハウジング
92 H5427C 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
93 W1106E 2 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
94 W1108C 2 WASHER, FLAT
ワッシャ　平
5M/MX1.0X10(3ｶｼﾛ)
95 N60743 1 NUT, LOCK
ナット　ロック
MRZ8x0.75P
97 2MDLTC025102 2 BKT, SENSOR
ＢＫＴ　センサ
97.1 H2092T 4 PIN, PARALLEL
ピン　平行
φ03X06 B種(h8)
98 H5425N 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
99 W1106B 4 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
100 2MDLTE010800 2 PLATE, SENSOR
プレート　センサ
101 H54252 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
102 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
103 W1108D 4 WASHER, FLAT
ワッシャ　平
4W-3(3ｶ ｼﾛ)
104 S40524 2 SENSOR, FIBER
センサ　ファイバ
FU-77TZ SET
104.1 A10398 2 AMPLIFIER, SENSOR
アンプ　センサ
FS-V34P
106 S2025A 7 SHEET
シート
CTAM1
