TRAY UNIT-LTC TOWER 4/
トレイユニット-LTC タワー 4/
AB13341
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
60 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
62 2MDLTC054000 2 BKT
ＢＫＴ
63 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
64 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
65 PS02751 2 SHEET
シート
66 XK05140 2 BOARD, PRINTED CIRCUIT
基板 プリント
67 K51756 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
68 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
69 W11081 4 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5(3ｶｸﾛ)
70 PZ32481 1 SEAL
シール
71 PZ32461 1 SEAL
シール
72 AB17605 2 LEVER
レバー
73 PB82171 2 BKT
ＢＫＴ
74 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
76 PB82440 1 PLATE, STOPPER
プレート ストツパ
77 PB82192 1 LEVER, SHIFTER
レバー シフタ
78 H2186G 2 PIN
ピン
CDGH4-10
79 . 4 CIR-CLIP
サークリップ
ACC-78
80 PM03CB2 1 BLOCK
ブロック
81 2MDLTE022803 1 HOUSING
ハウジング
82 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
83 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
84 S30214 1 SPRING
スプリング
WR10-35
84.1 W1108K 1 WASHER, FLAT
ワッシャ 平
M08(3ｶ ｼﾛ)8X17X1.6
85 PM03EL3 1 PUSHER
プッシャ
86 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
87 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
88 2MDLTC035900 6 BKT, CYLINDER
ＢＫＴ シリンダ
89 H5426L 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
91 H5426H 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
93 S64649 6 CYLINDER, AIR
シリンダ エアー
SMG-L-16-10-K2H3-D
94 H5426S 12 BOLT, HEX SOCKET
ボルト 六角穴
M04X018(3ｶ ｼﾛ)
95 W1011A 12 WASHER, CONICAL
ワッシャ 皿
M-4-L
96 K72554 12 CONTROLLER, SPEED
コントローラ スピード
AS1201F-M5-04 (ｼﾛ)
97 Y60235 10 UNION, ELBOW
ユニオン エルボ
KQ2L04-99A
98 2MDLTC031703 1 BKT, PIPING
ＢＫＴ 配管
99 2MDLTC031802 1 BKT, PIPING
ＢＫＴ 配管
100 2MDLTC031901 1 BKT, PIPING
ＢＫＴ 配管
104 PZ44830 1 SEAL
シール
106 PM09BF3 2 BLOCK, STOPPER
ブロック ストッパ
107 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
108 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M-4-L
109 S32276 4 SPACER
スペーサ
BSU-306
110 XK04412 1 BOARD, PRINTED CIRCUIT
基板 プリント
110.1 K51981 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
112 PM03CC1 6 KNUCKLE
ナックル
113 H2186F 6 PIN
ピン
CDGH4-12
114 . 12 CIR-CLIP
サークリップ
ACC-113
38
PTS- TULTC- 03
このページはブランクページです
This page is intentionally blank.
此页是空白页
39
PTS- TULTC- 03

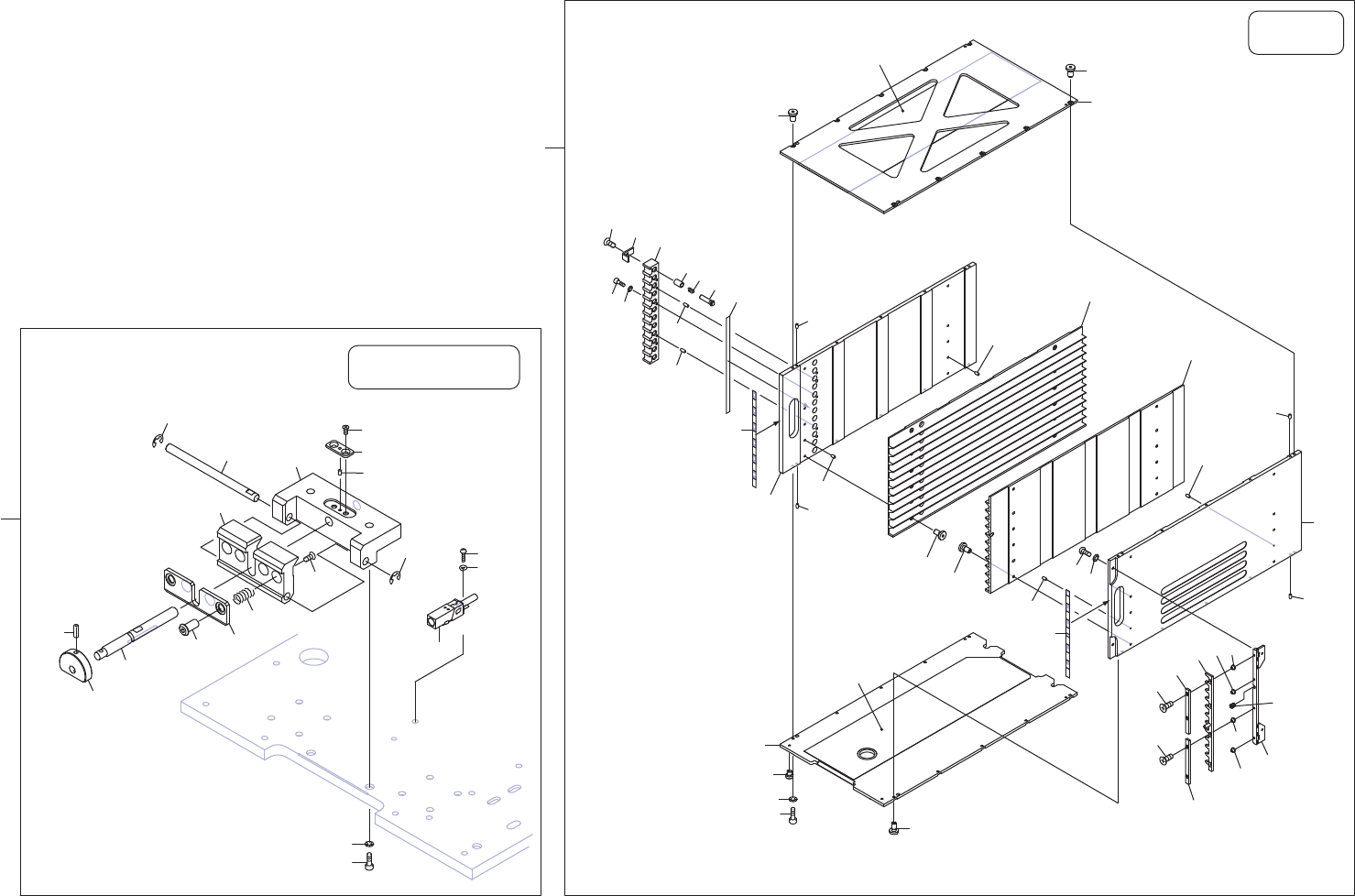

MAGAZINE
