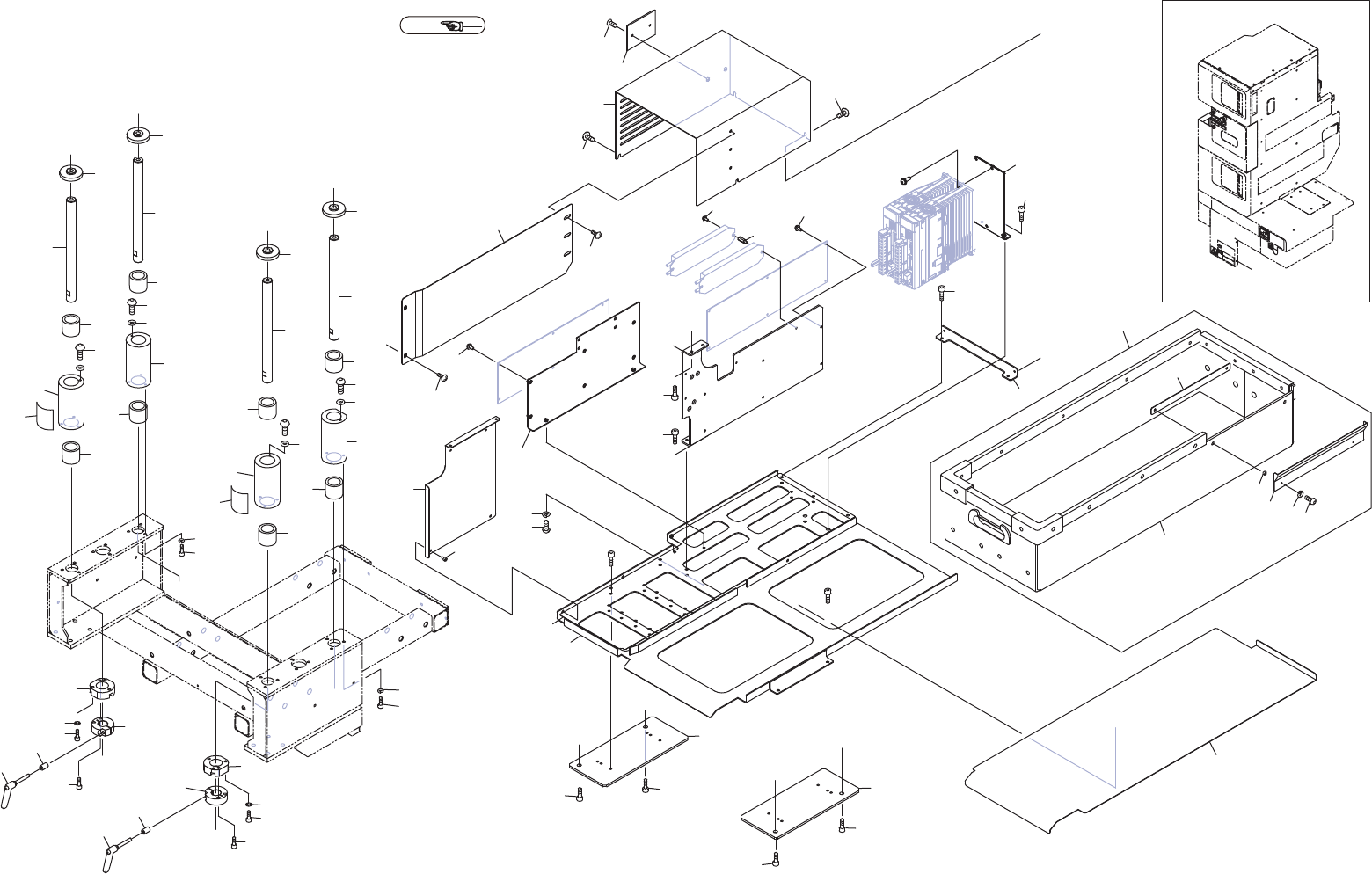

TRAY UNIT-LTC BODY 2/
ࢺࣞࣘࢽࢵࢺ/7&ᮏయ
AA14728
64
PTS- TULTC- 03
TRAY UNIT-LTC BODY 2/
トレイユニット-LTC 本体 2/
AB14728
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM039T2 3 HOLDER
ホルダ
2 2MDLTE022700 4 SHAFT, SHIFTER
シャフト シフタ
SFUW20-247-M8-N8-SC16
3 H30636 8 BUSHING
ブシュ
SPB-203030
4 K5258W 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M05X008(3ｶ ｼﾛ)
4.1 W1108C 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
5 H5427C 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
6 W1106E 6 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
7 PZ11961 2 SEAL
シール
8 PM0E8M0 2 SPACER
スペーサ
9 H5427H 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X025(3ｶ ｼﾛ)
10 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M-5-L
11 PM039R2 2 RING, LOCKING
リング 締結
12 H54274 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X025(3ｶ ｼﾛ)
14 R4050D 2 LEVER, CLAMP
レバー クランプ
CLDM6-40-S
14.1 S62345 2 SPACER
スペーサ
CF-615E
15 PB05GD2 2 PLATE
プレート
17 H5428F 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X015(3ｶ ｼﾛ)
19 PM0BAC2 4 FLANGE
フランジ
21 PM0ASX2 1 HOLDER
ホルダ
27 2MDLTE022200 1 COVER, LOWER
カバー 下
28 H5426H 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X006(3ｶ ｼﾛ)
29 2MDLTE005801 1 COVER
カバー
30 2MDLTA000703 1 COVER, CATCH
カバー 受け
31 2MDLTE004503 1 BKT
ＢＫＴ
32 H54269 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
34 2MDLTE004702 1 BKT
ＢＫＴ
35 H5426L 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
37 H5427B 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X012(3ｶｼﾛ)
39 2MDLTE004802 1 COVER, WIRING
カバー 配線
40 K5172K 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005(3ｶ ｼﾛ)
41 PB039Z5 1 BKT
ＢＫＴ
42 K5258L 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X008(3ｶ ｼﾛ)
43 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
44 2MDLTC036701 1 COVER, PROTECTIVE
カバー 保護
46 K5172L 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
47 PJ24331 1 GUIDE
ガイド
48 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
49 2MDLTC018601 2 BKT
ＢＫＴ
50 H54269 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X010(3ｶｼﾛ)
52 2MDLTE005000 1 BKT, COVER
ＢＫＴ カバー
54 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
60 K5198G 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X010 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
62 S61711 2 SPACER
スペーサ
BSU-415
65 2ADLTE000103 1 BOX, DUST
ＢＯＸ ダスト
66 2MDLTE006601 1 BOX, DUST
ＢＯＸ ダスト
67 PB05KX0 1 CHUTE
シュート
68 PB05KY0 1 PLATE
プレート
69 GFAB1201 2 COLLAR
カラー
70 K5258G 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
71 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
76 K61935 6 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M04X008 ﾅﾍﾞｾﾑｽ P4(ｳｽｲﾀﾖｳ･3ｶｼﾛ)
