TRAY UNIT-LTC COVER 2/ トレイユニット-LTC カバー 2/ AB14931 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MDLTE 013304 1 DOOR 扉 2 H5427 0 4 BOLT, HEX SO CKET ボルト 六角穴 M06X00 8(3 ｶ ｼﾛ )…
Ref.1/
Ref.1/
Ref.1/
Ref.1/
Ref.1/
PP
QQ
DD
CC
EE
WW
VV
SS
AA
BB
L3L3
Ref.1/
㹊㹍㹁㹉㹊
㹍
㹁
㹉
㹓㹌㹊㹍㹁㹉㹓
㹌
㹊
㹍
㹁
㹉
ＸＸ
ＸＸ
ＹＹ
ＹＹ
WW
VV
SS
QQ
PP
40
41
41
42
43
45
46
47
48
49
51
52
55
56
99
71
72
74
58.1
59
102
102.1
86
87
88
103
1
37
2
4
7
8
10
11
12
13
14
16
17
18
64
65
66
96
26
27
28
104
105
106
116
117
131
131
132
133
134
135
132
133
134
135
77
78
80
81
82
97
98
120
21
22
23
24
25
91
92
93
94
95
36
33
29
30
31
32
9
44
79
58
60
61
62
108
109
110
136
137
136
137
34
35
100
101
139
138
141
140

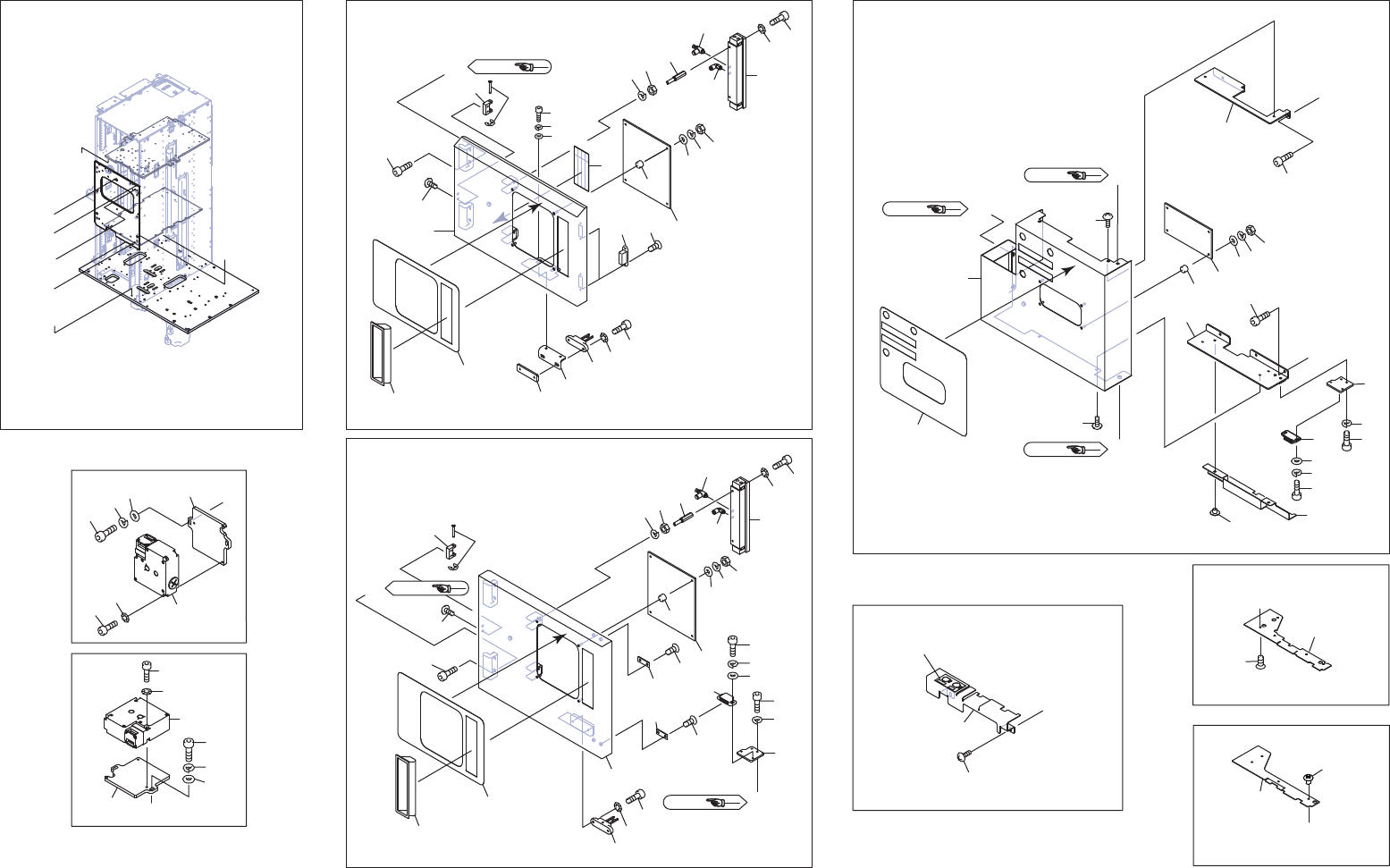

TRAY UNIT-LTC COVER 2/
ࢺࣞࣘࢽࢵࢺ/7&࢝ࣂ࣮
AB14931
56
PTS- TULTC- 03
TRAY UNIT-LTC COVER 2/
トレイユニット-LTC カバー 2/
AB14931
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTE013304 1 DOOR
扉
2 H54270 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
4 PS04061 1 SEAL
シール
7 T5000N 1 HANDLE
取手
P2-51
8 PJ21901 1 COVER, ACRYLIC
カバー アクリル
9 PM03TK1 4 COLLAR
カラー
10 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
11 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 W1054G 4 WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3ｶｼﾛ)
13 M1012H 2 MAGNET CATCH
マグネットキャッチ
TL-229
14 K65003 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
16 PM0BML1 1 BLOCK
ブロック
17 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
18 H2189X 1 PIN
ピン
HCDGH4-24
21 2MDLTC030300 1 CYLINDER
シリンダ
22 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
23 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
24 K53227 1 CONTROLLER, SPEED
コントローラ スピード
SC3W-M5-4-IO
25 Y60181 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
26 PM0BYB0 2 SUPPORT COLUMN
支柱
27 N1079D 2 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
28 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
29 2MDLTC009900 1 BKT, SW
ＢＫＴ ＳＷ
30 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
31 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
32 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
33 S3193S 1 SW, LIMIT
ＳＷ リミット
D4DS-K3
34 H5426L 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
35 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
36 PB91491 1 NUT
ナット
37 2MDLTA000100 1 NAMEPLATE
銘板
40 2MDLTE014904 1 COVER, FRONT
カバー フロント
41 K5172M 4 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
42
PS04072
1 SEAL
シール
43
PJ21911
1 COVER, ACRYLIC
カバー アクリル
44 PM03TK1 4 COLLAR
カラー
45 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
46 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
47 W1054G 4 WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3ｶｼﾛ)
48 PB03CY3 1 BKT, COVER
ＢＫＴ カバー
49 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
51 PB03DC1 1 BKT, COVER
ＢＫＴ カバー
52 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
55 PB03DK2 1 GUARD
ガード
56 K5172H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
58 M1012T 1 MAGNET CATCH
マグネットキャッチ
TL-268 SET
58.1 2MDLTE020901 1 PLATE, STIFFENING
プレート 当て
59 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
60 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
61 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
62 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
57
PTS- TULTC- 03
TRAY UNIT-LTC COVER 2/
トレイユニット-LTC カバー 2/
AB14931
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
64 2MDLTE021000 1 PLATE
プレート
65 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
66 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
71 2MDLTE015105 1 DOOR
扉
72 H54270 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X008(3ｶ ｼﾛ)
74 PS04061 1 SEAL
シール
77 T5000N 1 HANDLE
取手
P2-51
78 PJ21901 1 COVER, ACRYLIC
カバー アクリル
79 PM03TK1 4 COLLAR
カラー
80 N10793 4 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
81 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
82 W1054G 4 WASHER, FLAT
ワッシャ 平
3M/MX1.0X9(3ｶｼﾛ)
86 PM0BML1 1 BLOCK
ブロック
87 K5172M 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
88 H2189X 1 PIN
ピン
HCDGH4-24
91 2MDLTC030300 1 CYLINDER
シリンダ
92 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
93 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
94 K53227 1 CONTROLLER, SPEED
コントローラ スピード
SC3W-M5-4-IO
95 Y60181 1 UNION, ELBOW
ユニオン エルボ
KQ2L04-M5A
96 PM0BYB0 2 SUPPORT COLUMN
支柱
97 N1079D 2 NUT, HEX
ナット 六角
M06 P=1.0 1ｼｭ(3ｶｼﾛ)
98 W1106F 2 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
99 S3193X 1 SW, LIMIT
ＳＷ リミット
D4DS-K5
100 H5426M 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
101 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M-4-L
102 M1012T 1 MAGNET CATCH
マグネットキャッチ
TL-268 SET
102.1 2MDLTE020901 1 PLATE, STIFFENING
プレート 当て
103 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
104 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
105 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
106 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
108 2MDLTE021000 1 PLATE
プレート
109 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
110 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
116 PB03CZ1 1 GUARD
ガード
117 K5172H 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X004(3ｶ ｼﾛ)
120 PZ51661 1 NAMEPLATE
銘板
131 PB03CS2 2 PLATE, SW
プレート ＳＷ
132 H5426N 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X015(3ｶ ｼﾛ)
133 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
134 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
135 S31935 2 SW, LIMIT
ＳＷ リミット
D4NL-1HFG-B
136 H5426Z 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X035(3ｶ ｼﾛ)
137 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
138 PB03HZ2 1 GUARD
ガード
139 K5357L 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
140 PB03DH1 1 GUARD
ガード
141 K52543 4 SCREW, C/R FLAT
小ネジ 十穴平
M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ
