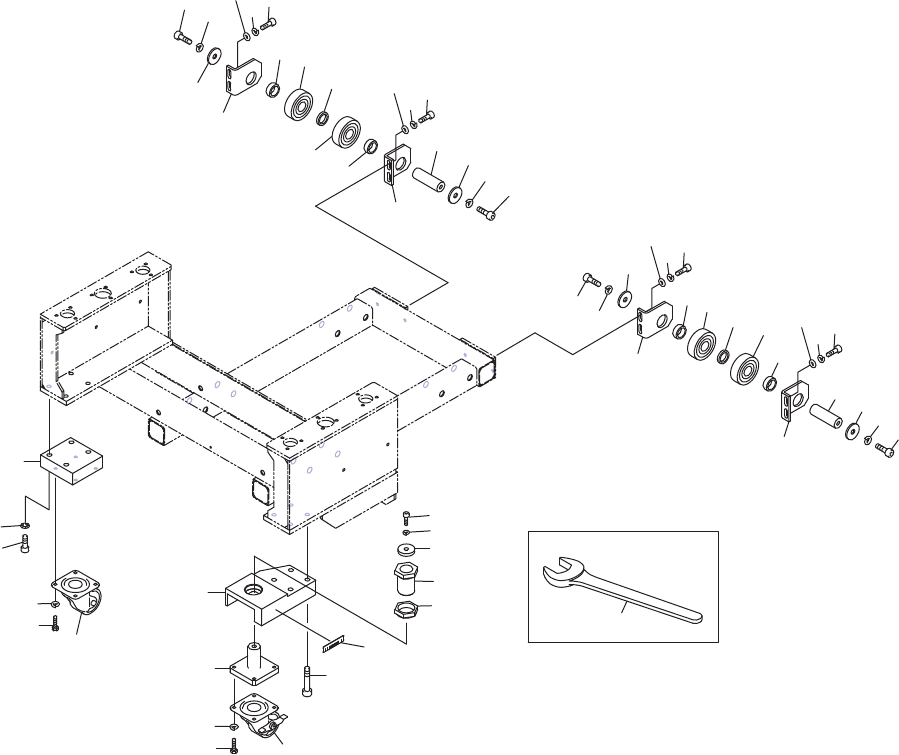

TRAY UNIT-LTC BODY 3/
ࢺࣞࣘࢽࢵࢺ/7&ᮏయ
AA14728
68
PTS- TULTC- 03
TRAY UNIT-LTC BODY 3/
トレイユニット-LTC 本体 3/
AB14728
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
12 N40099 1 SCREW, ADJUSTING
ネジ 調整
LVBM30-40
13 W10976 1 WASHER
ワッシャ
WSSM30-8-5
14 H5428N 1 BOLT, HEX SOCKET
ボルト 六角穴
M08X025(3ｶｼﾛ)
15 W1106G 1 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
16 N1128G 1 NUT, LOCK
ナット ロック
LVNM30
17 PM0E8K2 1 ADAPTER
アダプタ
18 H5428W 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X045(3ｶ ｼﾛ)
20 2MDLTC028801 1 SPACER
スペーサ
21 H5428N 4 BOLT, HEX SOCKET
ボルト 六角穴
M08X025(3ｶｼﾛ)
22 W1014A 4 WASHER, CONICAL
ワッシャ 皿
M- 8-H
23 K2024Y 2 CASTER
キャスタ
NO.104HB-PAS-I
24 H68667 8 BOLT, HEX
ボルト 六角
M06X012(3ｶ ｼﾛ)
25 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
28 PM28992 4 COLLAR
カラー
29 PM29002 2 COLLAR
カラー
30 PB07EL1 2 BKT
ＢＫＴ
31 PB07EK1 2 BKT
ＢＫＴ
32 H4094L 4 BEARING
ベアリング
UMBW20-55
33 W60605 4 WASHER
ワッシャ
WSSM30-12-2
34 S2306A 2 SHAFT
シャフト
SFJW20-50-M10-N10
35 H54271 8 BOLT, HEX SOCKET
ボルト 六角穴
M06X018(3ｶ ｼﾛ)
36 W1106F 8 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
36.1 W1108F 8 WASHER, FLAT
ワッシャ 平
4W-6(3ｶ ｼﾛ)
37 H54286 4 BOLT, HEX SOCKET
ボルト 六角穴
M10X020(3ｶ ｼﾛ)
38 W1106K 4 WASHER, LOCK
ワッシャ スプリング
10M/M(3ｶｼﾛ)
39 PM039Z1 1 ADJUSTER, LEVEL
アジヤスタ レベル
40 PX09620 1 SEAL, BAR CODE
シール バーコード
unit serial number
41 S3019F 1 WRENCH, SINGLE-END
スパナ 片口
SS0036
