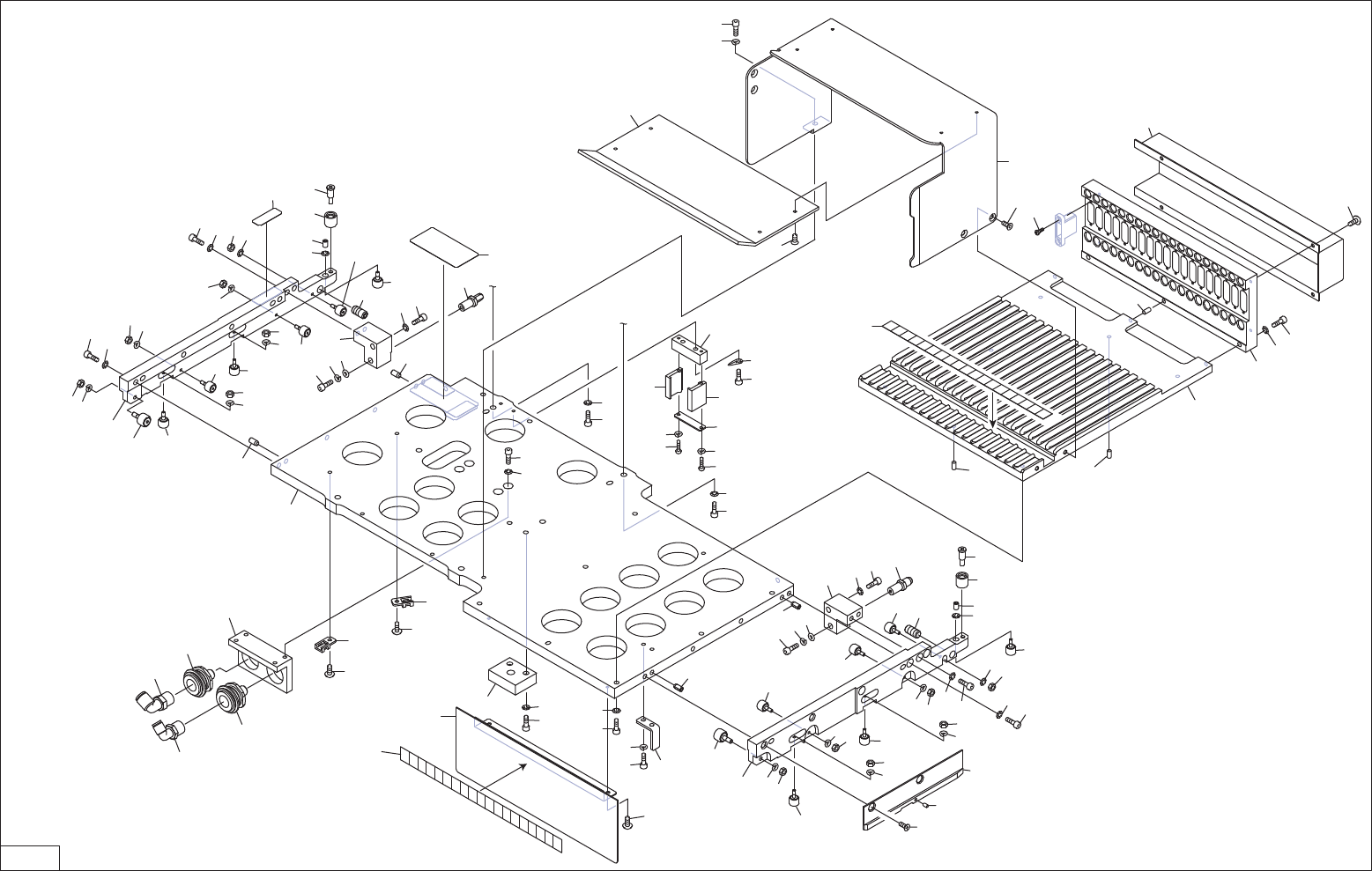

TRAY UNIT-LTC SHUTTLE 3/
ࢺࣞ࢖ࣘࢽࢵࢺ/7&ࢩࣕࢺࣝ
AB14332
20
PTS- TULTC- 03
TRAY UNIT-LTC SHUTTLE 3/
トレイユニット-LTC シャトル 3/
AB14332
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTE001204 1 PLATE
プレート
2 H5427C 6 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
3 W1012A 6 WASHER, CONICAL
ワッシャ　皿
M-5-L
4 S2025A 2 SHEET
シート
CTAM1
4.1 K5172L 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
5 PB065B0 1 DOG
ドッグ
6 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
7 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
8 PM0B8S0 1 BKT
ＢＫＴ
9 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
10 W1012A 2 WASHER, CONICAL
ワッシャ　皿
M-5-L
11 PM0B8K0 1 BKT
ＢＫＴ
12 H5426M 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
13 W1011A 4 WASHER, CONICAL
ワッシャ　皿
M-4-L
14 2MDLTC041800 2 PLUG, COUPLER
プラグ　カプラ
15 Y60296 1 UNION, ELBOW
ユニオン　エルボ
KQ2L08-02AS
16 Y60244 1 UNION, ELBOW
ユニオン　エルボ
KQ2L06-02AS
18 PM0B8T0 1 PLATE
プレート
19 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
20 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
21 PH01780 2 HOLDER, CONNECTOR
ホルダ　コネクタ
22 PM02614 1 PLATE
プレート
23 K51867 2 SCREW, C/R PAN
小ネジ　十穴鍋
M03X035(ｽﾃﾝﾚｽ)
24 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
25 PM0B8L3 1 BKT, LOCATING
ＢＫＴ　位置決め
26 H5427D 4 BOLT, HEX SOCKET
ボルト　六角穴
M05X016(3ｶ ｼﾛ)
27 W1012A 4 WASHER, CONICAL
ワッシャ　皿
M-5-L
28 H21460 4 PIN, PARALLEL
ピン　平行
MSTH5-10
29 2MGKPE000600 2 CAM FOLLOWER
カムフォロア
30 N1079B 2 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
31 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
32 2MGKPE000500 8 CAM FOLLOWER
カムフォロア
33 N10793 8 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
34 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
35 2MGKPE000500 2 CAM FOLLOWER
カムフォロア
36 N10793 2 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
37 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
38 2MGKPE000500 2 CAM FOLLOWER
カムフォロア
39 PM02503 2 NUT
ナット
40 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
41 H5427F 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X020(3ｶ ｼﾛ)
42 W1012A 2 WASHER, CONICAL
ワッシャ　皿
M-5-L
43 PM86772 2 PIN
ピン
44 2MGTPE008400 2 PIN, ROLLER
ピン　ローラ
45 PM02422 2 ROLLER
ローラ
46 PM35453 1 PIN, DIAMOND-SHAPED
ピン　ダイヤ
47 H5426M 1 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
48 W1106D 1 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
49 W1043C 1 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
50 PM0B8N4 1 BKT, LOCATING
ＢＫＴ　位置決め
50.1 H5427D 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X016(3ｶ ｼﾛ)
