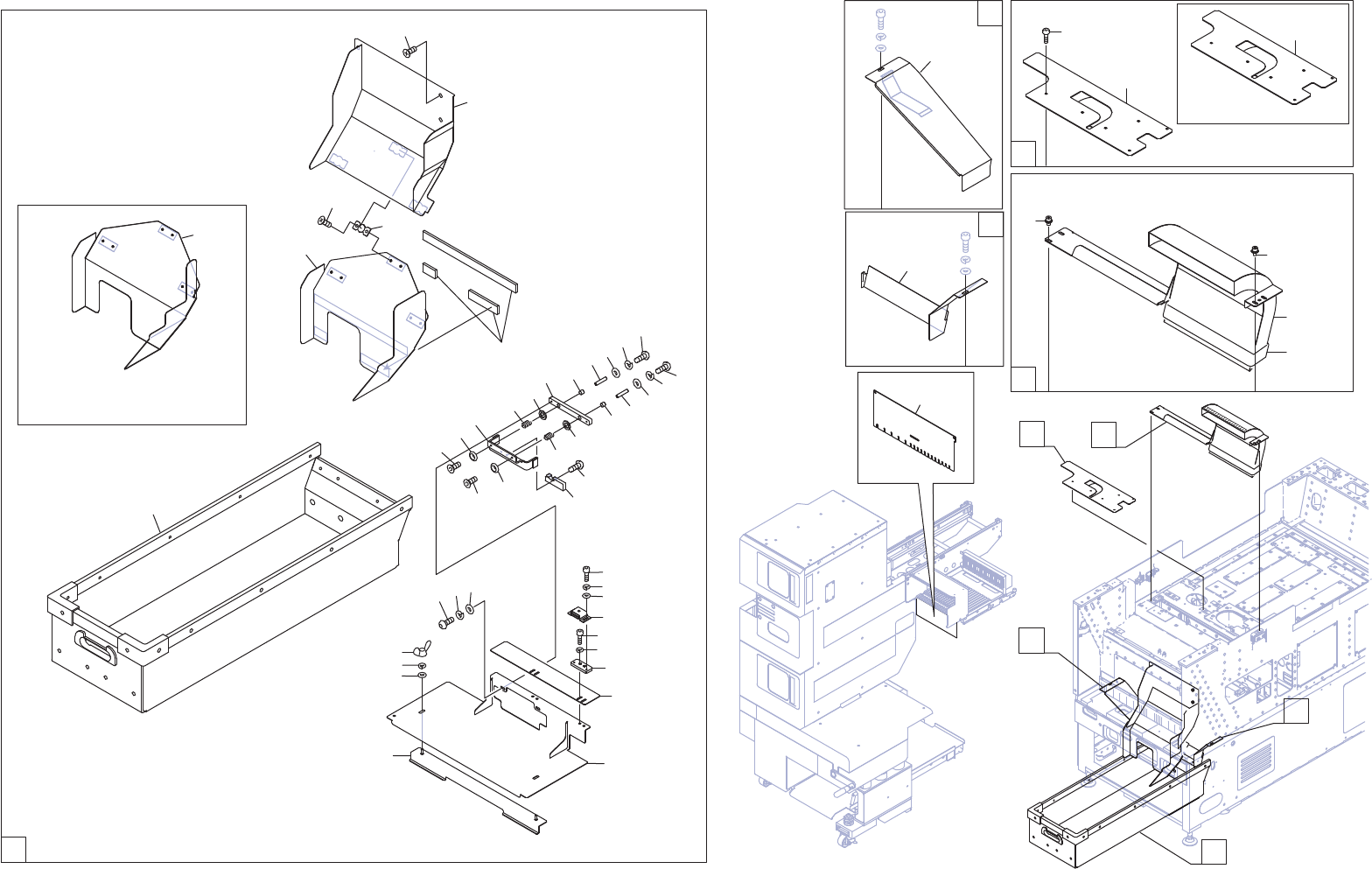

TRAY UNIT-LTC WASTE TAPE DUCT (NXT III)
トレイユニット-LTC 残テープダクト (NXT III)
2CGTTE000111
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
2 2MGTTE002003 1 DUCT
ダクト
3 PS03071 1 SHEET
シート
Consumable Parts
5 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
11 2MDLTE001403 1 CHUTE, DISCHARGE
シュート 排出
12 2MDLTE001503 1 CHUTE, DISCHARGE
シュート 排出
13 K5258K 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006(3ｶ ｼﾛ)
14 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
15 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
16 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
17 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
20 AB19413 1 COVER
カバー
21 PB05GS5 1 COVER
カバー
22 2MDLTE009501 1 BKT
ＢＫＴ
23 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
24 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
25 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
26 PM0E8S1 1 PLATE
プレート
27 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
28 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
29 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
30 PB05HZ2 1 BKT
ＢＫＴ
31 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
32 W1001M 2 WASHER
ワッシャ
VIZS3
33 S3253D 1 SPRING
スプリング
WR8-20
34 S3019X 1 SPRING
スプリング
WR8-25
35 2MDLTC039300 2 COLLAR
カラー
36 H61559 2 BUSHING
ブシュ
MDZB6-8
37 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
38 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
39 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
40 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
41 A1002B 1 ACTUATOR
アクチュエータ
HS9Z-ZC1
42 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ ＋穴鍋
43 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
44 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
45 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
46 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
47 2MGLTE000301 2 PLATE
プレート
48 H5425F 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｼﾛ)
49 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
51 2MGTTE000303 1 COVER
カバー
52 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
55 2MGTTE000501 1 COVER
カバー
INT
87
PTS- TULTC- 03
B B
AA
DD
C C
BB
AA
DD
CC
EE
EE
for DynaHead (DX)
For TU-LTC bucket specification
78/7&ࣂࢣࢵࢺᵝᑓ⏝
36
29
30
31
32
29
30
31
32
33
33
19
23
24
24
25
25
26
27
28
28
35
34
11
20
21
22
41
42
43
44
46
51
47
6
52
1
2
5
12
14
13
15
55
56
57
58
59
60
61
62
53
8
8
65
66
TRAY UNIT-LTC WASTE TAPE DUCT (NXT IIIc)
ࢺࣞࣘࢽࢵࢺ/7&
ṧࢸ࣮ࣉࢲࢡࢺ1;7,,,F
88
PTS- TULTC- 03
TRAY UNIT-LTC WASTE TAPE DUCT (NXT IIIc)
トレイユニット-LTC 残テープダクト (NXT IIIc)
2CGZTE000113
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MGTTE000303 1 COVER
カバー
2 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
5 2MGTTE002002 1 DUCT
ダクト
6 PS03071 1 SHEET
シート
8 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
11 PB0ATS2 1 COVER
カバー
12 2MDLTE009501 1 BKT
ＢＫＴ
13 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
14 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
15 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
19 PM0L9Z0 1 PLATE
プレート
20 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
21 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
23 2MGLTE000202 1 BKT
ＢＫＴ
24 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
25 W1001M 2 WASHER
ワッシャ
VIZS3
26 S3253D 1 SPRING
スプリング
WR8-20
27 S3019X 1 SPRING
スプリング
WR8-25
28 2MDLTC039300 2 COLLAR
カラー
29 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
30 H61559 2 BUSHING
ブシュ
MDZB6-8
31 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
32 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
34 A1002B 1 ACTUATOR
アクチュエータ
HS9Z-ZC1
35 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ ＋穴鍋
36 2MGLTE001101 1 BOX, DUST
ＢＯＸ ダスト
41 2MGZTE000201 1 CHUTE
シュート
42 M1010R 3 MAGNET CATCH
マグネットキャッチ
TL-359
43 K5169R 6 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.6X005(ｽﾃﾝﾚｽ)
44 PS03071 1 SHEET
シート
46 2MGZTE000100 1 CHUTE
シュート
47 K5359X 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012(3ｶ ｼﾛ)
51 2MGZTC000301 1 PLATE, PARTITION
プレート 仕切り
52 2MDLTE018800 1 COVER
カバー
53 2MGZTC000400 1 COVER
カバー
55 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
56 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
57 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
58 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
59 2MGLTE000301 2 PLATE
プレート
60 2MGLTE000400 1 COVER
カバー
61 H5425F 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｼﾛ)
62 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
65 2MGTTE000501 1 COVER
カバー
INT
66 2MGZTE000301 1 CHUTE
シュート
INT
89
PTS- TULTC- 03
