TRAY UNIT-LTC BODY 1/ トレイユニット-LTC 本体 1/ AB14728 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM0E8L 0 1 SHAFT シャフト 2 2MDLTC0 48000 2 HOLDE R, BEARING ホルダ ベアリング 3 H5426 M 4 B…

100%1 / 91
BB
CC
DD
Ref.2/
A,B,C,D,JA,B,C,D,J
AA
JJ
LL
LL
LL
MM
MM
1
2
5
8
9
10
9
10
13
25
17
18
19
14
14
15
15
16
7
7
5
8
8
5
2
20
92
95
96
93
94
26
29
30
28
40
41
42
31
32
46
47
44
45
44
45
27
60
62
67
68
74
85
87
86
75
29
30
28
31
32
46
27
40
41
41
42
42
41
42
33
34
33
35
36
37
34
6
6
35
36
37
83
82
74
3
4
99
100
101
102
61
60
62
61
60
62
61
60
62
61
76
50
51
55
52
53
54
79
80
104
56
105
106
78
56
24
7
39
39
69
69
11
11
12

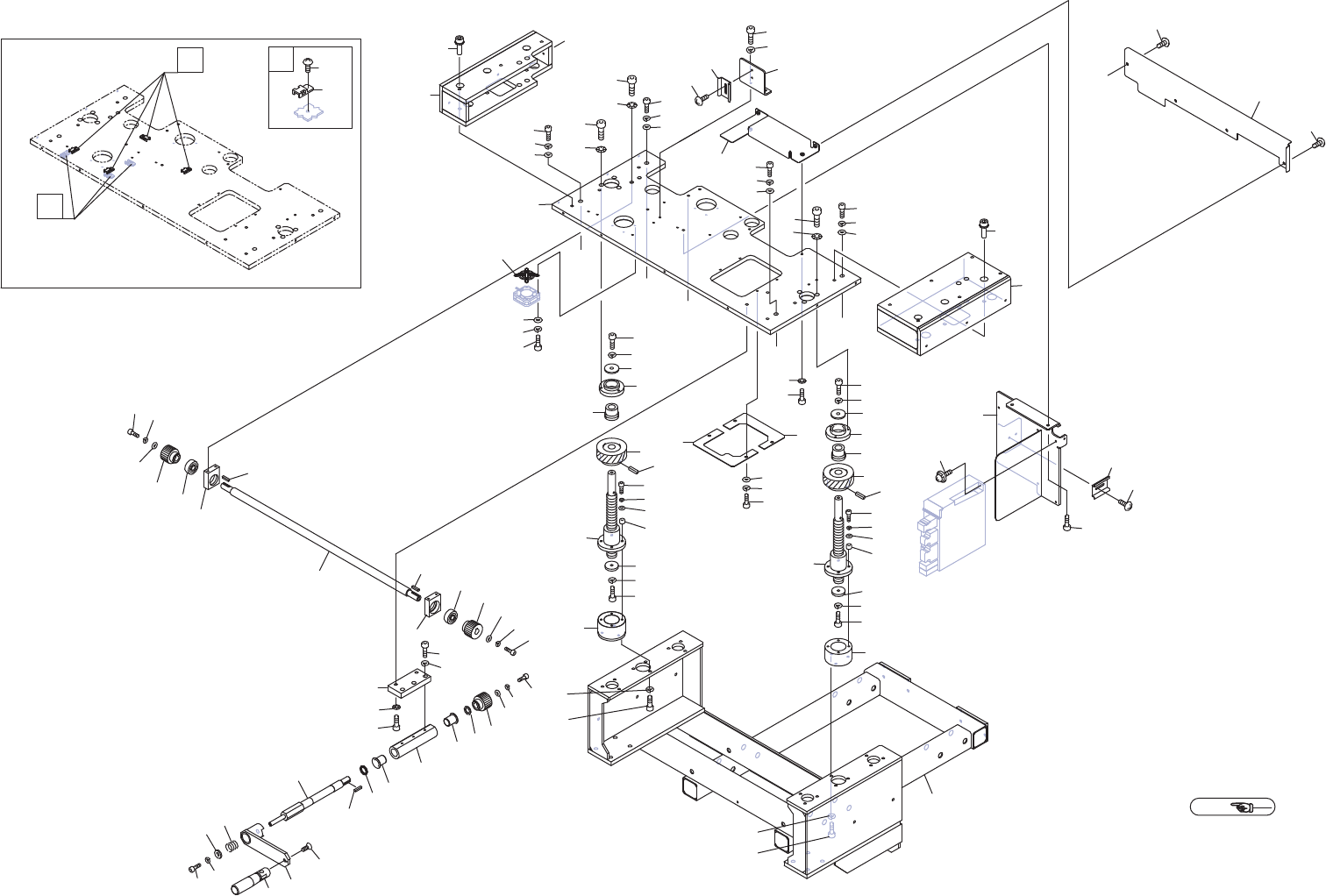

TRAY UNIT-LTC BODY 1/
ࢺࣞ࢖ࣘࢽࢵࢺ/7&ᮏయ
AA14728
60
PTS- TULTC- 03
TRAY UNIT-LTC BODY 1/
トレイユニット-LTC 本体 1/
AB14728
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM0E8L0 1 SHAFT
シャフト
2 2MDLTC048000 2 HOLDER, BEARING
ホルダ　ベアリング
3 H5426M 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
4 W1011A 4 WASHER, CONICAL
ワッシャ　皿
M-4-L
5 PM25590 3 GEAR, SPIRAL BEVEL
ギヤ　スパイラルベヘ
6 H4177A 2 BEARING
ベアリング
6001ZZCM
7 K61899 3 KEY, PARALLEL
キー　平行
04X04X20　ｶﾀﾏﾙ
8 W1088R 3 WASHER
ワッシャ
WSSB15-4-2
9 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
10 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
11 H4899A 2 BEARING, DRY
ベアリング　ドライ
JZF15-20
12 K11389 1 COLLAR
カラー
WSSB20-15-3
13 S3261N 1 SPRING
スプリング
WR20-35
14 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
15 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
16 W60321 1 WASHER
ワッシャ
WSSM20-4-2
17 H10176 1 HANDLE
ハンドル
SFR22
18 K5363T 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M08X012(ｽﾃﾝﾚｽ)
19 PM0B2W1 1 HANDLE
ハンドル
20 PM0AST4 1 HOLDER
ホルダ
24 PM0ASW2 1 SHAFT
シャフト
25 W1101K 1 WASHER
ワッシャ
CIMR12-20-1
26 PM0E8G5 1 PLATE
プレート
27 H4121T 2 BEARING
ベアリング
NAX1523
28 PM25680 2 HOLDER, BEARING
ホルダ　ベアリング
29 H5427B 6 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
30 W1012A 6 WASHER, CONICAL
ワッシャ　皿
M-5-L
31 PM25693 2 GEAR, SPIRAL BEVEL
ギヤ　スパイラルベヘ
32 H2065A 2 PIN, SPRING
ピン　スプリング
φ5X40
33 XN00271 2 SCREW, TRAPEZOID
ネジ　台形
34 W10975 8 WASHER
ワッシャ
TWSSB6-4-7.5
35 H5426N 8 BOLT, HEX SOCKET
ボルト　六角穴
M04X015(3ｶ ｼﾛ)
36 W1106D 8 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
37 W1108S 8 WASHER, FLAT
ワッシャ　平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
39 PM039N3 2 SPACER
スペーサ
40 PM04RH1 2 COLLAR
カラー
41 H54241 4 BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3ｶｼﾛ)
42 W1106F 4 WASHER, LOCK
ワッシャ　スプリング
6M/M(3ｶｼﾛ)
44 H5427C 6 BOLT, HEX SOCKET
ボルト　六角穴
M05X015(3ｶ ｼﾛ)
45 W1106E 6 WASHER, LOCK
ワッシャ　スプリング
5M/M(3ｶ ｼﾛ)
46 W1090F 2 WASHER
ワッシャ
WSSB25-6-5
47 PM0E5Y7 1 FRAME
フレーム
50 2MDLTE000901 1 COVER, PROTECTIVE
カバー　保護
51 2MDLTE001000 1 COVER, PROTECTIVE
カバー　保護
52 H5426L 4 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
53 W1106D 4 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
54 W1043C 4 WASHER, FLAT
ワッシャ　平
4W- 4(3ｶｼﾛ)
55 2MDLTE006100 1 COVER, PROTECTIVE
カバー　保護
56 K5172L 3 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
60 H5428R 4 BOLT, HEX SOCKET
ボルト　六角穴
M08X030(3ｶ ｼﾛ)
61 W1106G 4 WASHER, LOCK
ワッシャ　スプリング
8M/M(3ｶｼﾛ)
61
PTS- TULTC- 03
TRAY UNIT-LTC BODY 1/
トレイユニット-LTC 本体 1/
AB14728
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
62 W1108K 4 WASHER, FLAT
ワッシャ　平
M08(3ｶ ｼﾛ)8X17X1.6
67 PM0G4N4 1 BKT
ＢＫＴ
68 PM0G4R6 1 BKT
ＢＫＴ
69 H68666 6 BOLT, HEX SOCKET WASHER ASSY
ボルト　六角穴座金付
M06X020 WAｿｹｯﾄSﾀｲﾌﾟ(3ｶ ｼﾛ)
74 PZ34410 2 RAIL
レール
75 K5172L 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
76 K5172L 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
78 2MDLTE006200 1 COVER, PROTECTIVE
カバー　保護
79 H5426L 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
80 W1011A 2 WASHER, CONICAL
ワッシャ　皿
M-4-L
82 2MDLTE004602 1 BKT
ＢＫＴ
83 H5427B 2 BOLT, HEX SOCKET
ボルト　六角穴
M05X012(3ｶｼﾛ)
85 PB88750 1 BKT, WIRING
ＢＫＴ　配線
86 H5426M 2 BOLT, HEX SOCKET
ボルト　六角穴
M04X012(3ｶ ｼﾛ)
87 W1106D 2 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
92 PM0ASS3 1 PLATE
プレート
93 H54241 2 BOLT, HEX SOCKET
ボルト　六角穴
M06X015(3ｶｼﾛ)
94 W1013A 2 WASHER, CONICAL
ワッシャ　皿
M- 6-H
95 H5426L 3 BOLT, HEX SOCKET
ボルト　六角穴
M04X010(3ｶ ｼﾛ)
96 W1106D 3 WASHER, LOCK
ワッシャ　スプリング
4M/M(3ｶ ｼﾛ)
99 K1141R 2 GUARD, FIN
ガード　フィン
109-059
100 H67967 8 BOLT, HEX SOCKET
ボルト　六角穴
M03X022(3ｶ ｼﾛ)
101 W1106C 8 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
102 W1108B 8 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
104 K51999 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M04X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ)
105 S2025A 7 SHEET
シート
CTAM1
106 K5172L 7 SCREW, C/R TRUSS
小ネジ　十穴トラス
M04X006(3ｶ ｼﾛ)
62
