BUCKET for TRAY UNIT-LT C バケッ ト ト レイ ユニッ ト-LTC 用 AB15413 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2MDLTA 003500 1 SPACE R スペーサ 2 K6428 3 2 SCREW, HEX SOCKET COUNTE RSUNK…
1
2
3
4
5
6
7
8
9
11.1
11.1
11.1
12
14
14
14
14
14
14
17
12
11
11
11
10
8
19
14
14
18
17
18
18
17
18
8
8
14
14
17
14
14
5.1
19
19
19
19
19
19
19
19
21
21
21
21
ࣂࢣࢵࢺࢺࣞࣘࢽࢵࢺ/7&⏝

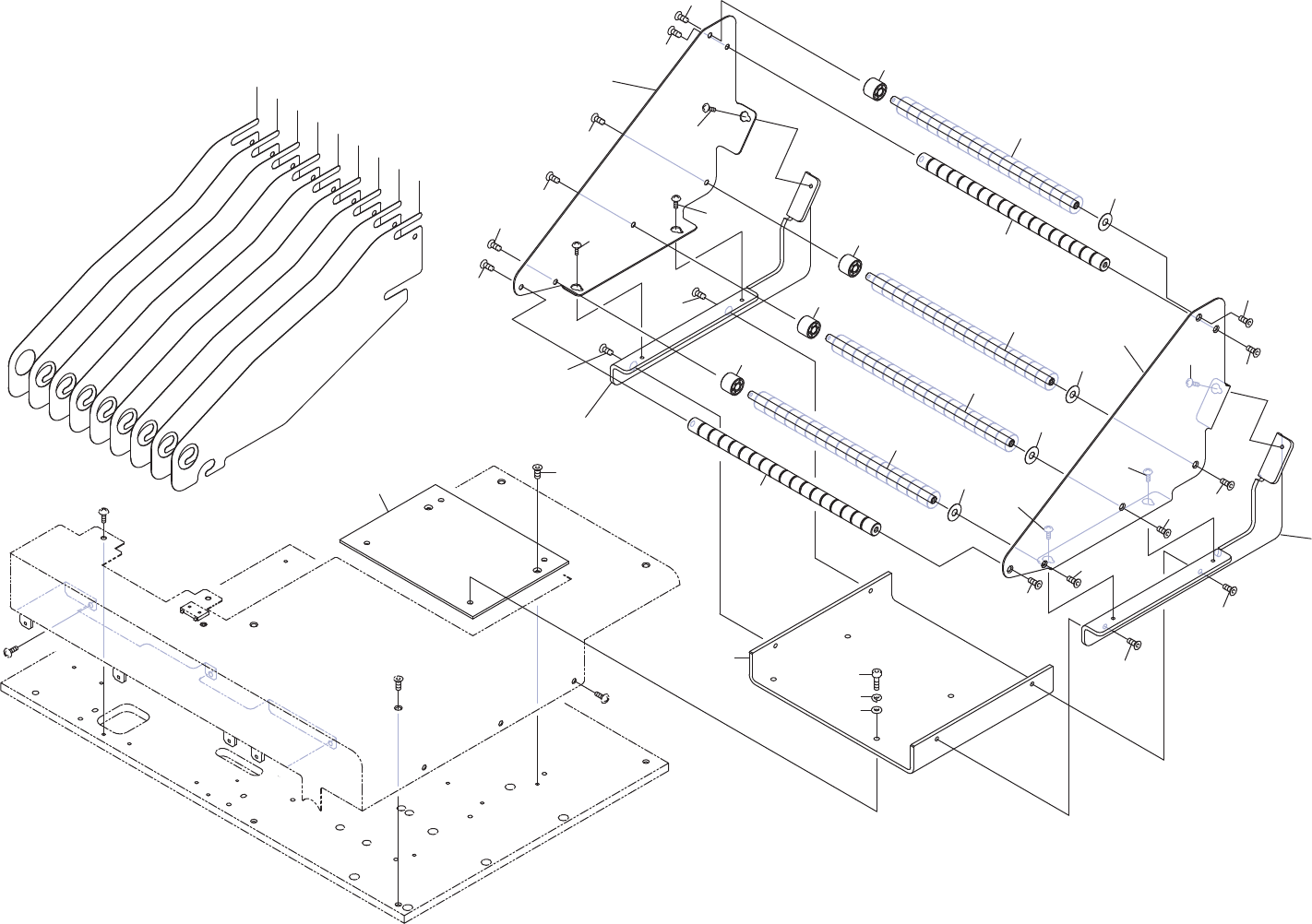

BUCKET for TRAY UNIT-LTC
AA15413
80
PTS- TULTC- 03
BUCKET for TRAY UNIT-LTC
バケット トレイユニット-LTC用
AB15413
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTA003500 1 SPACER
スペーサ
2 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
3 2MDLTE018900 1 BKT, BASE
ＢＫＴ ベース
4 H5427E 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
5 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
5.1 W1108C 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
6 2MDLTC045600 1 BKT
ＢＫＴ
7 2MDLTC045500 1 BKT
ＢＫＴ
8 K5361D 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M05X010(3ｶ ｼﾛ)
9 2MGTPE008801 1 COVER, SIDE
カバー サイド
10 2MGTPE008701 1 COVER, SIDE
カバー サイド
11 K5172L 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006(3ｶ ｼﾛ)
11.1 K5172M 3 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X008(3ｶ ｼﾛ)
12 PM0K9C0 2 SHAFT
シャフト
14 K64283 12 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
17 PM0K9D0 4 SHAFT
シャフト
18 2MGKPF001902 72 ROLLER
ローラ
19 2MGTPE017201 9 PLATE, PARTITION
プレート 仕切り
21 2MGKPE002100 4 SPACER
スペーサ
Note.1, t=0.3
Note.1：[Interchangeable parts／選択部品] 2MGKPE002100(t=0.3),PB71681(t=0.5), PB71691(t=1.0), PB71701(t=2.0)
81
PTS- TULTC- 03
㸰㸵 㸰㸶 㸰㸷 㸱㸮 㸱㸯 㸱㸰
㸱㸱 㸱㸲 㸱㸳
㸱㸴 㸱㸵 㸱㸶 㸱㸷 㸲㸮 㸲㸯 㸲㸰 㸲㸱 㸲㸲 㸲㸳㸱㸷㸱㸶㸱㸵㸱㸴㸱㸴
㸱㸳㸱㸲㸱㸱
㸱㸰㸱㸯㸱㸮㸱㸮㸰㸷㸰㸶㸰㸵
1
2
3
4
28
29
33
35
36
37
39
40.1
41
42
43
44
45
46
47
60
62
61
38
34
40
41
42
43
44
45
48
49
50
51
16
17
18
19
20
21
22
45.1
45.1
31
30
32
53
54
52
5
5
27

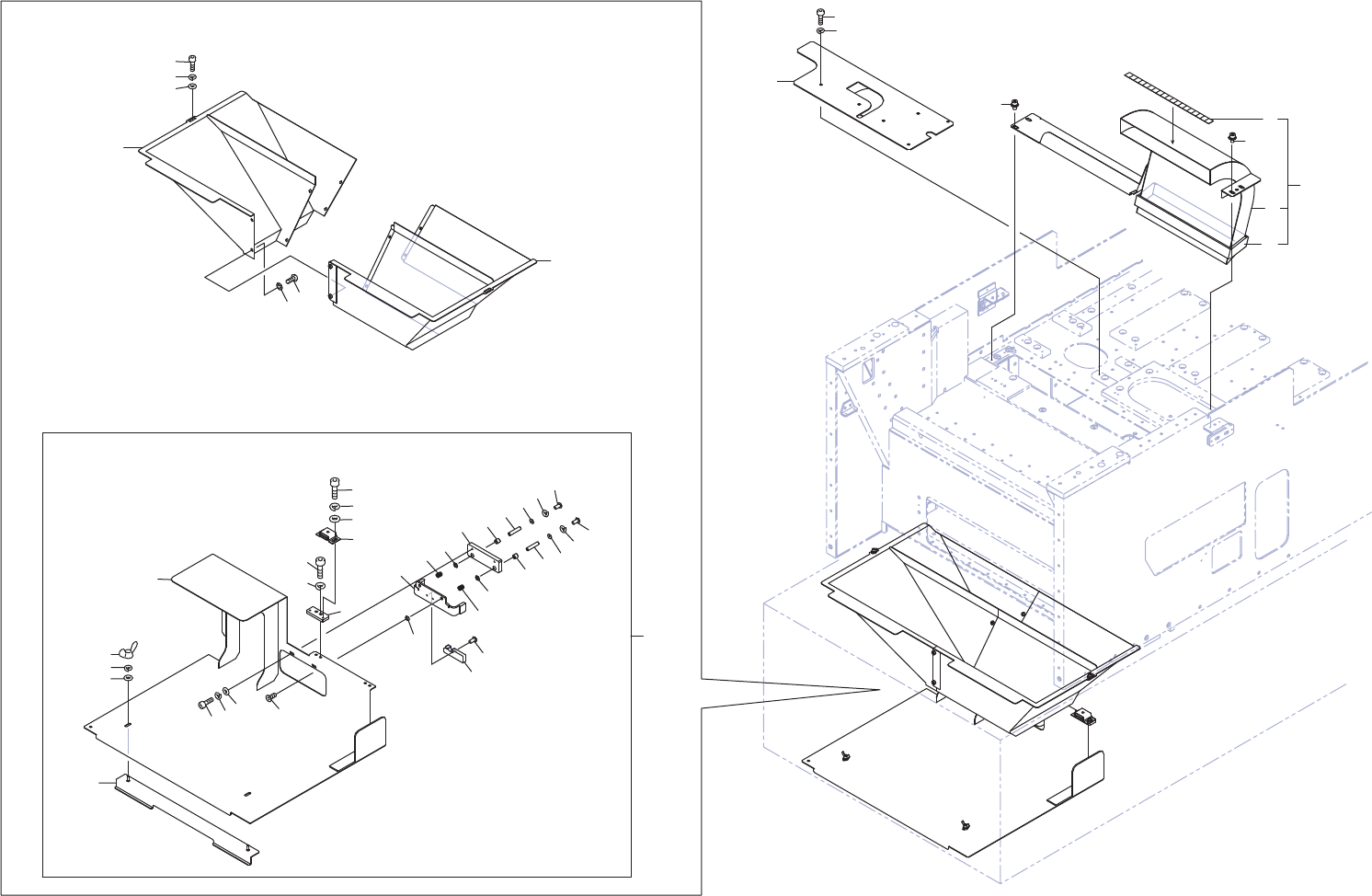

TRAY UNIT-LTC WASTE TAPE DUCT (NXT II)
ࢺࣞࣘࢽࢵࢺ/7&
ṧࢸ࣮ࣉࢲࢡࢺ1;7,,
