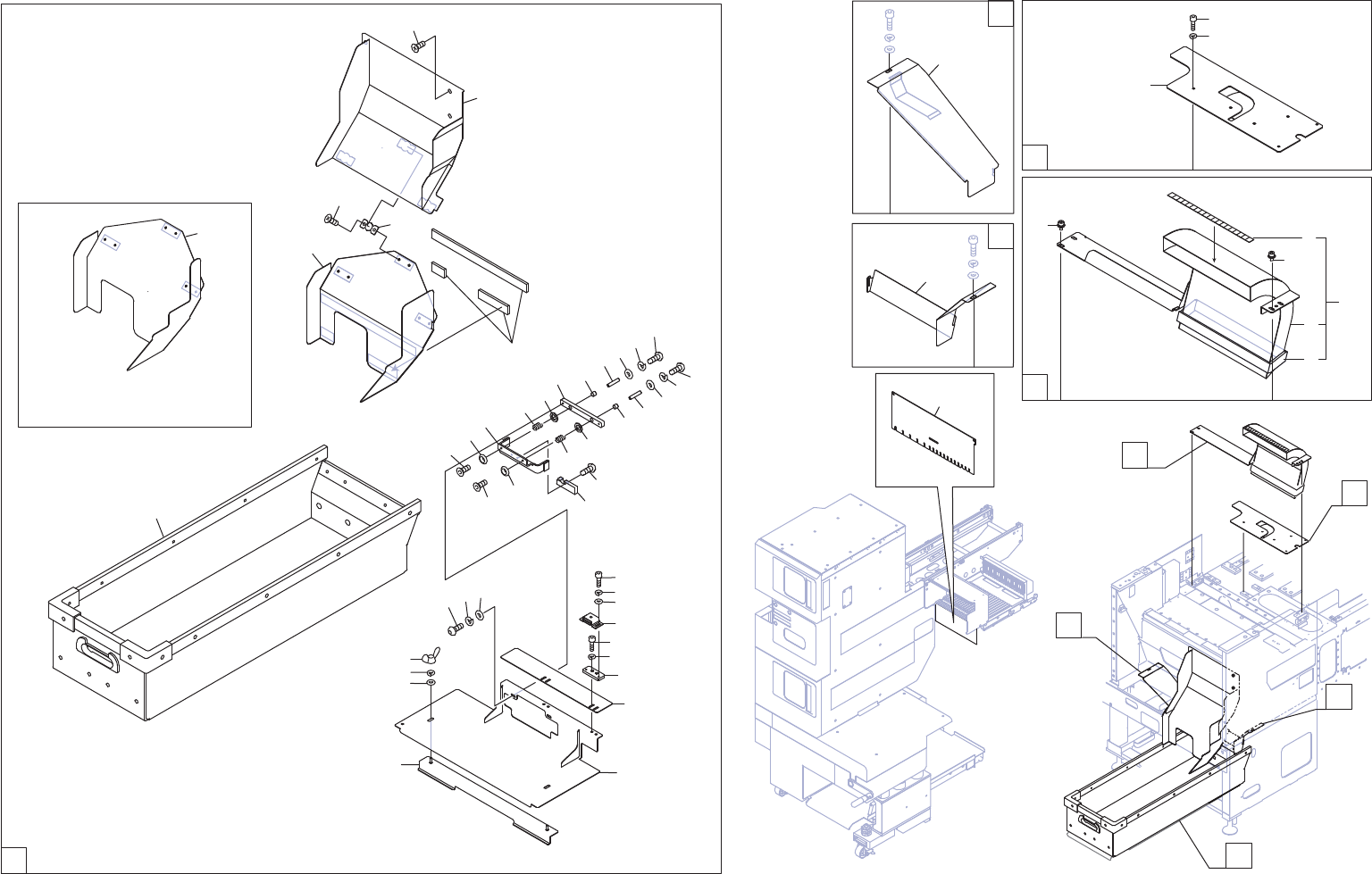

TRAY UNIT-LTC WASTE TAPE DUCT (NXT II)
トレイユニット-LTC 残テープダクト (NXT II)
AB15023
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA82C08 1 DUCT
ダクト
2 2MGTTE000203 1 DUCT
ダクト
3 PS03071 1 SHEET
シート
Consumable Parts
4 2MDLTE020800 1 NAMEPLATE
銘板
5 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
16 2MDLTE001403 1 CHUTE, DISCHARGE
シュート 排出
17 2MDLTE001503 1 CHUTE, DISCHARGE
シュート 排出
18 K5258K 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M04X006(3ｶ ｼﾛ)
19 W1011A 6 WASHER, CONICAL
ワッシャ 皿
M-4-L
20 H5426K 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
21 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
22 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
27 AB19413 1 COVER
カバー
28 PB05GS5 1 COVER
カバー
29 2MDLTE009501 1 BKT
ＢＫＴ
30 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
31 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
32 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
33 PM0E8S1 1 PLATE
プレート
34 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
35 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
36 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
37 PB05HZ2 1 BKT
ＢＫＴ
38 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
39 W1001M 2 WASHER
ワッシャ
VIZS3
40 S3253D 1 SPRING
スプリング
WR8-20
40.1 S3019X 1 SPRING
スプリング
WR8-25
41 2MDLTC039300 2 COLLAR
カラー
42 H61559 2 BUSHING
ブシュ
MDZB6-8
43 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
44 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
45 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
45.1 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
46 A1002B 1 ACTUATOR
アクチュエータ
HS9Z-ZC1
47 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ ＋穴鍋
48 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
49 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
50 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
51 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
52 2MGLTE000301 2 PLATE
プレート
53 H5425F 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｼﾛ)
54 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
60 PB07NG2 1 COVER
カバー
61 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
62 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
83
PTS- TULTC- 03
DD
B B
B B
AA
DD
C C
C C
EE
AA
EE
㸰㸵 㸰㸶 㸰㸷 㸱㸮 㸱㸯 㸱㸰 㸱㸱 㸱㸲 㸱㸳 㸱㸴 㸱㸵 㸱㸶
㸱㸷 㸲㸮 㸲㸯 㸲㸰 㸲㸱 㸲㸲 㸲㸳㸱㸷
㸱㸶㸱㸵㸱㸴㸱㸴㸱㸳㸱㸲㸱㸱㸱㸰㸱㸯㸱㸮㸱㸮㸰㸷㸰㸶㸰㸵
For TU-LTC bucket specification
78/7&ࣂࢣࢵࢺᵝᑓ⏝
36
29
30
31
32
29
30
31
32
33
33
19
23
24
24
25
25
26
27
28
28
35
34
11
20
21
22
41
42
43
44
46
51
47
6
7
52
53
1
2
3
5
4
12
14
13
15
55
56
57
58
59
60
61
62
8
8
65
TRAY UNIT-LTC WASTE TAPE DUCT (NXT IIc)
ࢺࣞࣘࢽࢵࢺ/7&
ṧࢸ࣮ࣉࢲࢡࢺ1;7,,F
84
PTS- TULTC- 03
TRAY UNIT-LTC WASTE TAPE DUCT (NXT IIc)
トレイユニット-LTC 残テープダクト (NXT IIc)
2CGLTE000121
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB07NG2 1 COVER
カバー
2 H5426K 3 BOLT, HEX SOCKET
ボルト 六角穴
M04X008(3ｶ ｼﾛ)
3 W1106D 3 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
4 AA82C08 1 DUCT
ダクト
5 2MGTTE002003 1 DUCT
ダクト
6 PS03071 1 SHEET
シート
7 2MDLTE020800 1 NAMEPLATE
銘板
8 H68969 4 BOLT, HEX SOCKET WASHER ASSY
ボルト 六角穴座金付
M04X008 CAPｾﾑｽ P=3(3ｶ ｼﾛ)
11 PB0ATS2 1 COVER
カバー
12 2MDLTE009501 1 BKT
ＢＫＴ
13 N60277 2 NUT, WING
ナット 蝶
M04 2種(ｽﾃﾝﾚｽ)
14 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
15 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
19 PM0L9Z0 1 PLATE
プレート
20 H5517F 2 BOLT
ボルト
M3X12 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
21 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
22 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
23 2MGLTE000202 1 BKT
ＢＫＴ
24 K60060 2 SCREW, COUNTERSUNK
小ネジ 皿
M03x008 TRXﾀﾝﾊﾟsus
25 W1001M 2 WASHER
ワッシャ
VIZS3
26 S3253D 1 SPRING
スプリング
WR8-20
27 S3019X 1 SPRING
スプリング
WR8-25
28 2MDLTC039300 2 COLLAR
カラー
29 S70474 2 SHAFT
シャフト
LSW6-30-M3-N3-SC0
30 H61559 2 BUSHING
ブシュ
MDZB6-8
31 H5517E 2 BOLT
ボルト
M3X6 SUS TRXﾀﾝﾊﾟｰ(ﾅﾍﾞ)
32 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33 W1087W 2 WASHER
ワッシャ
WSSB10-3-1
34 A1002B 1 ACTUATOR
アクチュエータ
HS9Z-ZC1
35 2MGKBZ001600 2 SCREW, C/R PAN
小ネジ ＋穴鍋
36 2MGLTE001101 1 BOX, DUST
ＢＯＸ ダスト
41 2MGZTE000201 1 CHUTE
シュート
42 M1010R 3 MAGNET CATCH
マグネットキャッチ
TL-359
43 K5169R 6 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.6X005(ｽﾃﾝﾚｽ)
44 PS03071 1 SHEET
シート
46 2MGZTE000100 1 CHUTE
シュート
47 K5359X 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X012(3ｶ ｼﾛ)
51 2MDLTC034802 1 PLATE, PARTITION
プレート 仕切り
52 2MDLTE018800 1 COVER
カバー
53 2MDLTC034900 1 COVER
カバー
55 M60451 2 MAGNET CATCH
マグネットキャッチ
TL-73
56 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
57 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
58 W1108D 4 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
59 2MGLTE000301 2 PLATE
プレート
60 2MGLTE000400 1 COVER
カバー
61 H5425F 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｼﾛ)
62 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
65 2MGZTE000301 1 CHUTE
シュート
INT
