Test R esearch Inc. TR518 SII 使用手冊 --- 硬體 規格與架構 19 3.2.27 Link Port 介面 10 -pin Interface 用來作為 ATM board 和 TestJet Card 之間的連接 針位定義 : PIN Signal Name PIN Signal Name 1 GND 2 TJ_ADCI_Pull_H igh_499K 3 HPJETHI 4 TJ_ADCI_…
Test Research Inc.
18 TR518 SII 使用手冊---硬體規格與架構

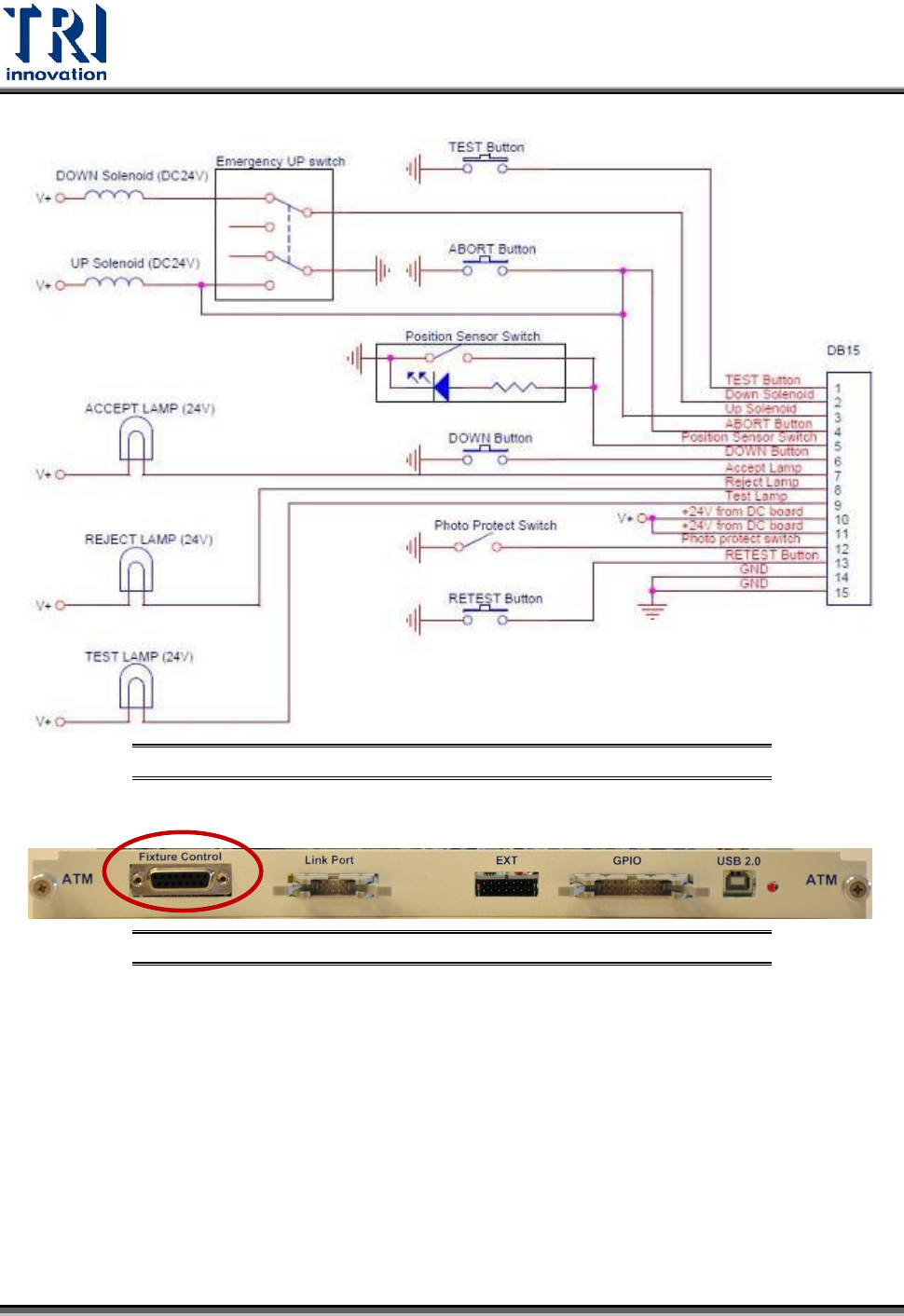

Figure 6: Analog Test Module (ATM) Board --- Press Unit
介面
Figure 7: Press Unit
在
ATM board
上的位置
Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 19

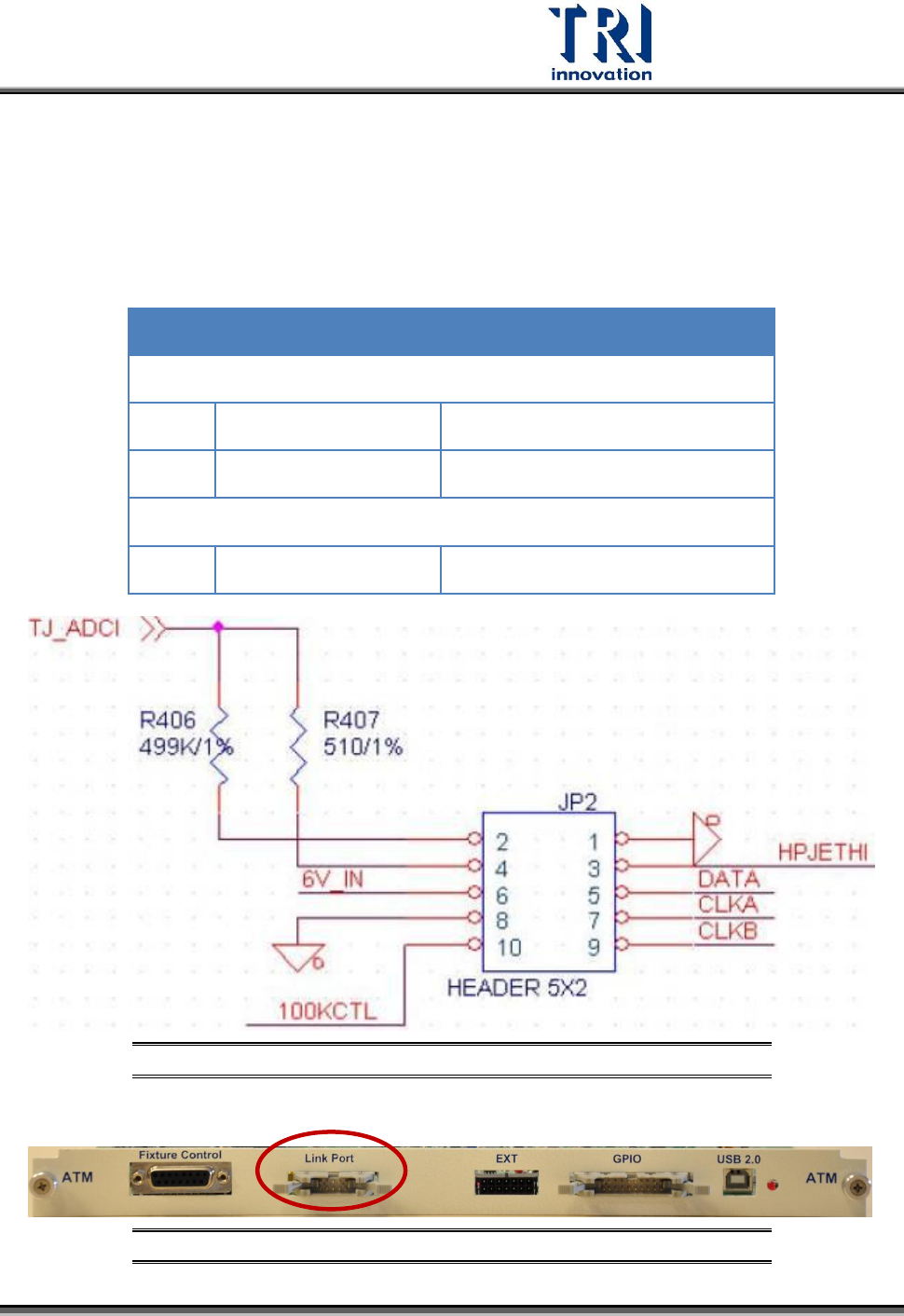

3.2.27 Link Port 介面
10-pin Interface 用來作為 ATM board 和 TestJet Card 之間的連接
針位定義:
PIN
Signal Name
PIN
Signal Name
1
GND
2
TJ_ADCI_Pull_High_499K
3
HPJETHI
4
TJ_ADCI_Pull_High_510
5
DATA
6
+6V
7
CLKA
8
GND
9
CLKB
10
100KCTL
Figure 7: Analog Test Module (ATM) Board --- TestJet
介面
Figure 9: Link Port
在
ATM board
上的位置
Test Research Inc.
20 TR518 SII 使用手冊---硬體規格與架構

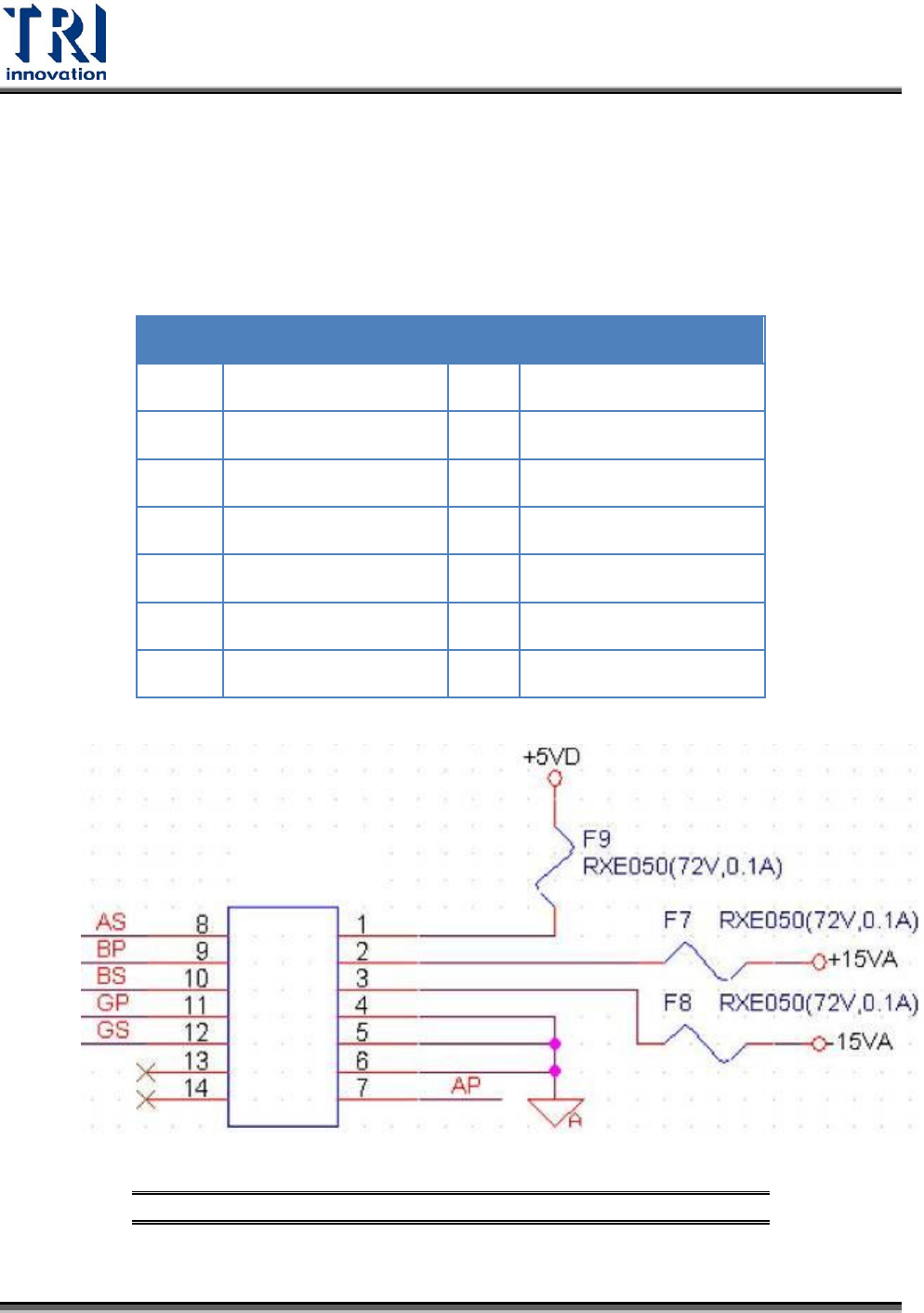

3.28 EXT Port 除錯
EXT Port 連接到 系統的 AP, AS, BP, BS, GP 和 GS 匯流排, 用三用電錶或者示波
器可以透過 Ext Port 作為媒介，來量測系統 匯流排的訊號是如何.
針位定義:
PIN
Signal Name
PIN
Signal Name
1
+5VD
8
AS
2
+15VA
9
BP
3
-15VA
10
BS
4
GND
11
GP
5
GND
12
GS
6
GND
13
(N/C)
7
AP
14
(N/C)
Figure10: Analog Test Module (ATM) Board --- EXT Port
