Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 27
3.2.30 使用 USB 2.0 介面 連接 TR518 SII System 和 Notebook/PC
使用 USB2.0 介面連接 TR518 SII System 和 Notebook /PC
Figure 95: USB Port
在
ATM board
上的位置
Test Research Inc.
28 TR518 SII 使用手冊---硬體規格與架構
4 TESTJET
®
MUX CARD
Figure 10: TestJet MUX Card
4.1 功能
提供 Agilent TestJet 測試
提供 Agilent Polarity Check 測試
每一個 TestJet Mux Card 可以提供 64 元件 作 TestJet 測試
最多提供 256 元件去作 TestJet Test
4.2 規格
64 channels per card
4-bit addressable
Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 29
4.3 TestJet 同步測試

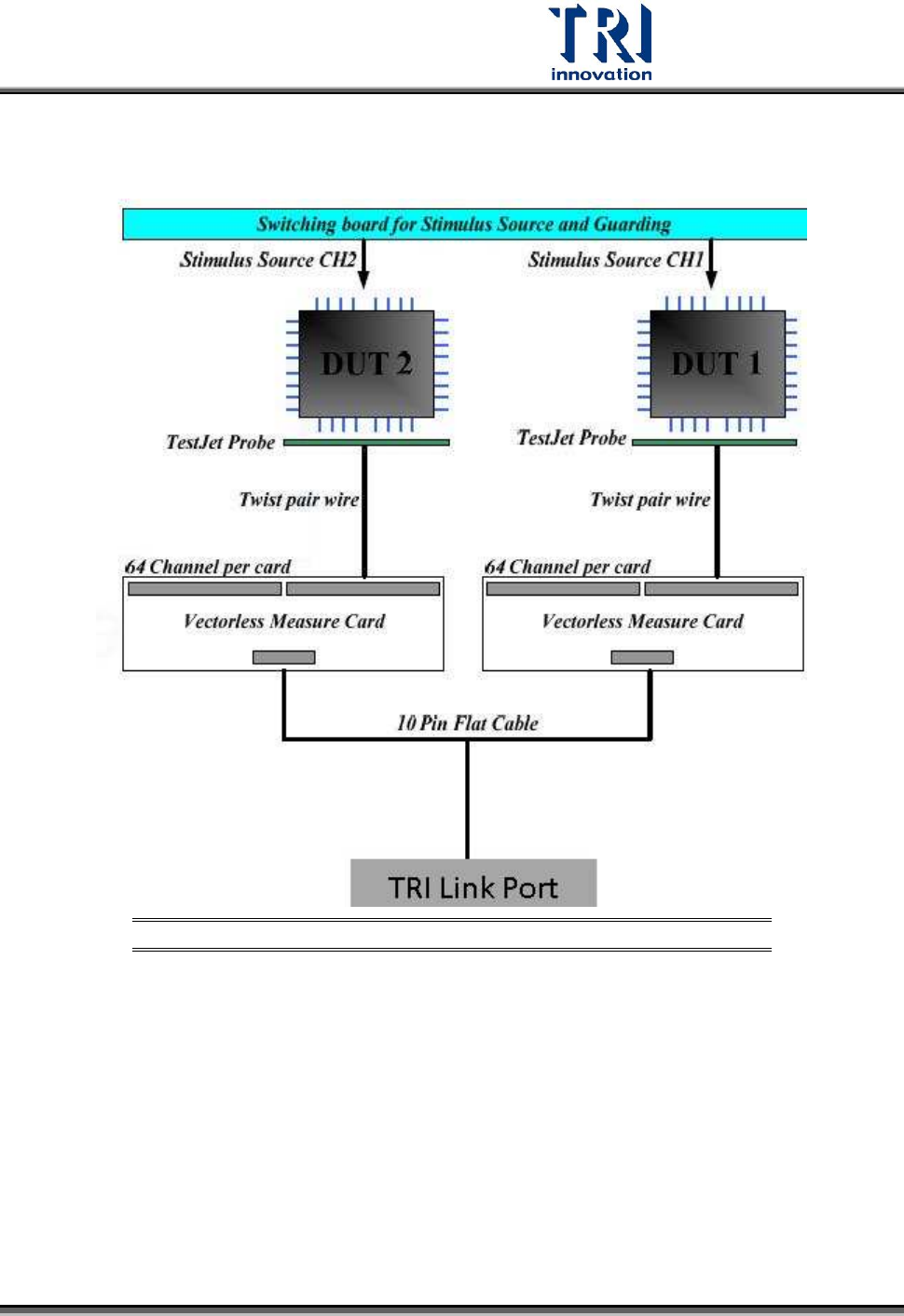

Figure 11: TestJet ---Two Stimulus Sources for Parallel Test
