Test R esearch Inc. TR518 SII 使用手冊 --- 硬體 規格與架構 25 GPI 功能解釋 倘若沒有 3.3V 的存在， 當 GPI 沒有連接任 何的元件時， 會是浮接的狀態 ， 此時無 法確定輸入電壓 會是 High 或者是 Low ，因此 有可能會 造成 Comparator 發生誤動作 的機會。 GPI 的作用如下 : 倘若輸入電壓小 於 1.65V 時， GPI 判斷為 Low; 倘若輸入電壓大 於 …
Test Research Inc.
24 TR518 SII 使用手冊---硬體規格與架構
Figure 13: Analog Test Module (ATM) Board --- GPIO
圖解
GPO
功能解釋
Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 25
GPI
功能解釋
倘若沒有 3.3V 的存在，
當 GPI 沒有連接任何的元件時，
會是浮接的狀態， 此時無法確定輸入電壓會是
High 或者是 Low，因此有可能會造成
Comparator 發生誤動作的機會。
GPI 的作用如下:
倘若輸入電壓小於 1.65V 時，
GPI 判斷為 Low;
倘若輸入電壓大於 1.65V 時，
GPI 判斷為 High.

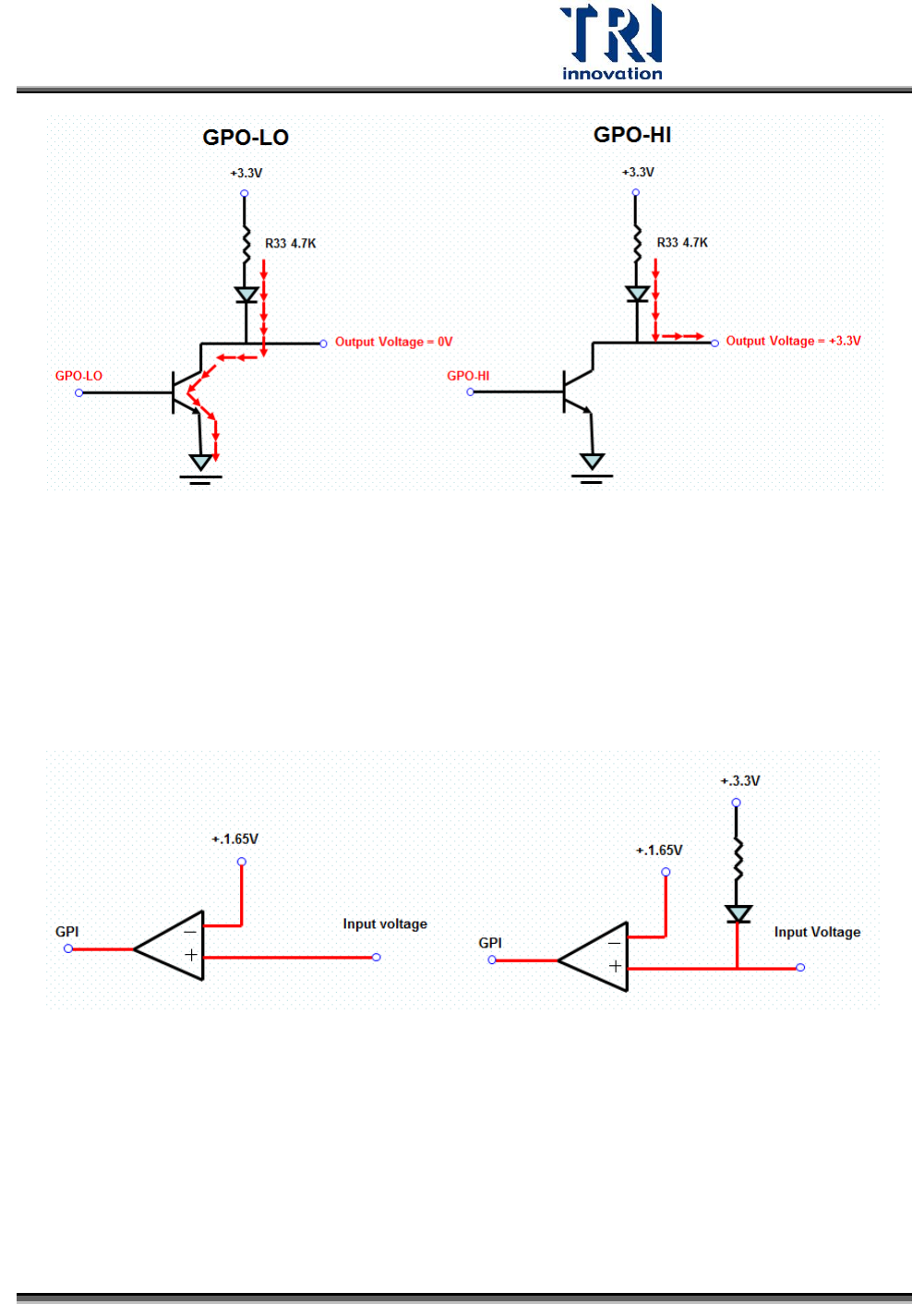

當 GPO-LO 時，
BJT 會導通、3.3V 會被拉到 0V，
因此輸出電壓為 0V。
GPIO 指令的命名，是以輸出電壓來決定，
因為輸出電壓為 0，所以取名為 GPO-LO。
當 GPO-HI 時，
BJT 關閉、輸出電壓維持在 3.3V。
GPIO 指令的命名，是以輸出電壓來決定，
因為輸出電壓為 3.3V，所以取名為 GPO-HI
Test Research Inc.
26 TR518 SII 使用手冊---硬體規格與架構
GPIO
伴隨外部電壓使用
Figure 14: GPIO Port
在
ATM board
上的位置
