Test R esearch Inc. TR518 SII 使用手冊 --- 硬體規格與架構 27 3.2.30 使用 USB 2.0 介面連接 T R518 SII System 和 Notebook/PC  使用 USB2.0 介面連接 TR518 SII System 和 Notebook /PC Figure 95: USB Port 在 ATM board 上的位置

Test Research Inc.

26 TR518 SII 使用手冊---硬體規格與架構

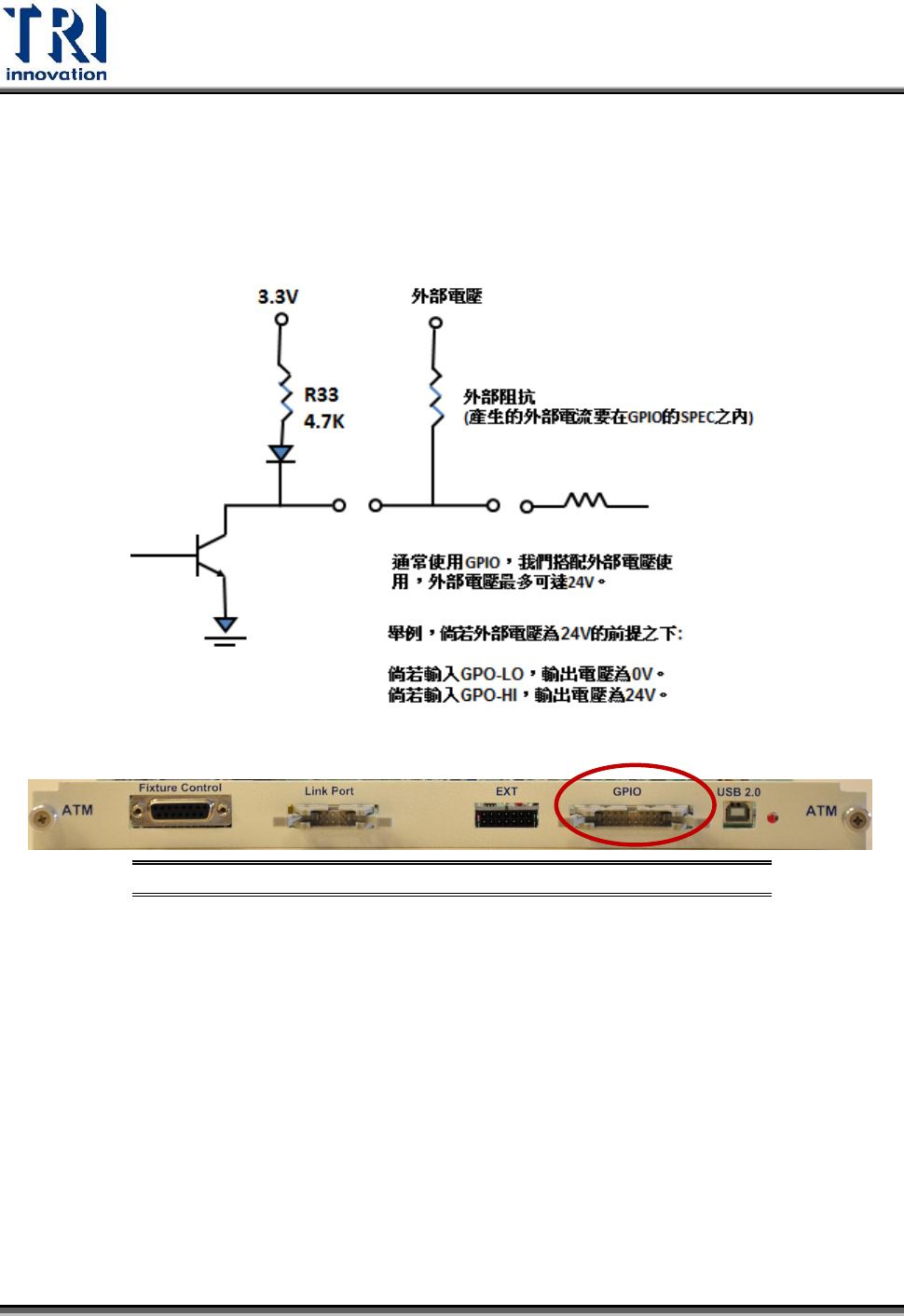

GPIO

伴隨外部電壓使用

Figure 14: GPIO Port

在

ATM board

上的位置

Test Research Inc.

TR518 SII 使用手冊---硬體規格與架構 27

3.2.30 使用 USB 2.0 介面連接 TR518 SII System 和 Notebook/PC

 使用 USB2.0 介面連接 TR518 SII System 和 Notebook /PC

Figure 95: USB Port

在

ATM board

上的位置

Test Research Inc.

28 TR518 SII 使用手冊---硬體規格與架構

4 TESTJET

MUX CARD

Figure 10: TestJet MUX Card

4.1 功能

 提供 Agilent TestJet 測試

 提供 Agilent Polarity Check 測試

 每一個 TestJet Mux Card 可以提供 64 元件作 TestJet 測試

 最多提供 256 元件去作 TestJet Test

4.2 規格

 64 channels per card

 4-bit addressable
