Test R esearch Inc. 22 TR518 SII 使用手冊 --- 硬體 規格與架構 3.2.29 GPIO 功能 提供 16 個 GPIO 通道 Input: TTL input 電壓 : 最高到 24V olt. Output: Open-collector ou tput 電壓 : 最高到 24V olt. 過電流保護 : 100mA continuou s current. 250…
Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 21

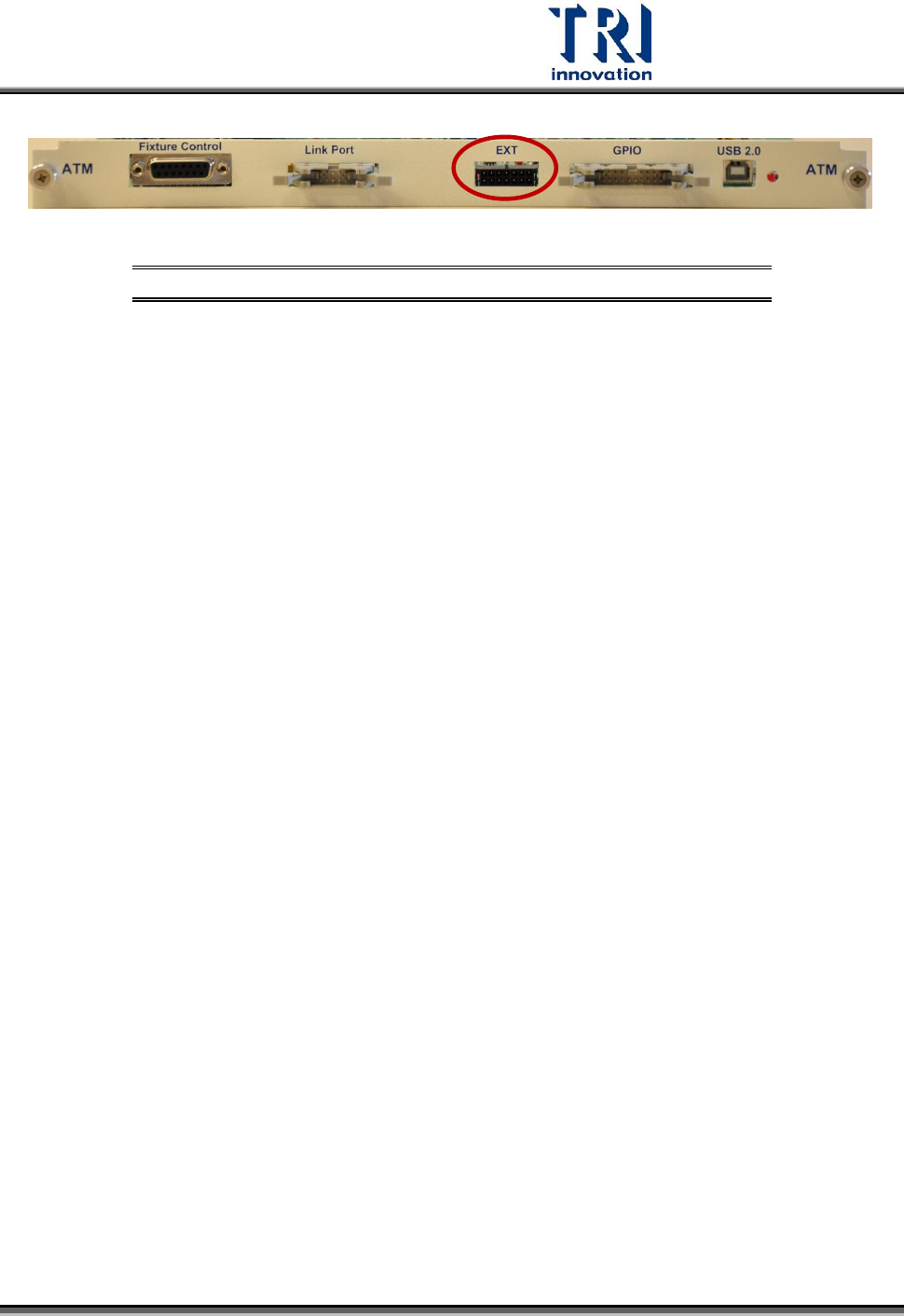

Figure11: EXT Port
在
ATM board
上的位置
Test Research Inc.
22 TR518 SII 使用手冊---硬體規格與架構
3.2.29 GPIO 功能
提供 16 個 GPIO 通道
Input:
TTL input 電壓: 最高到 24Volt.
Output:
Open-collector output 電壓: 最高到 24Volt.
過電流保護:
100mA continuous current.
250mA current limit capability.
24V(18Pin) : 1 mA current limit
5V (20 Pin) : 1 mA current limit
針位定義:
PIN
Signal Name
PIN
Signal Name
1
GPIO0
2
GPIO1
3
GPIO2
4
GPIO3
5
GPIO4
6
GPIO5
7
GPIO6
8
GPIO7
9
GPIO8
10
GPIO9
11
GPIO10
12
GPIO11
13
GPIO12
14
GPIO13
15
GPIO14
16
GPIO15
17
GND
18
+24VD
19
GND
20
+5VD
Test Research Inc.
TR518 SII 使用手冊---硬體規格與架構 23
Figure 82: Analog Test Module (ATM) Board --- GPIO
介面
