使用说明书 SIPLACE CA4 V2 2 操作安全 使用软件版本 711.0 或更新 2019 年 2 月版 2.2 贴片机上的警告标志 43 2.2.5.1 供电单元上的警告标志 2 W220，图 2.2 - 8 ，第 43 页，部件号 03 114591-01 （每台贴片机上的数量：6). 图 2.2 - 8 供电单元上的警告标志 W 206 和 W220 – 电容电池 PCS 417 上的 W220 – 电源 AC/DC 转换…
2 操作安全 使用说明书 SIPLACE CA4 V2
2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版
42
2.2.5 供电单元上的警告标志
2
W206，图 2.2 - 7，第 42 页，部件号 03009345-01 （每台贴片机上的数量：2）。
W206，图 2.2 - 8
，第 43 页，部件号 03009345-01 （每台贴片机上的数量：2）。
图 2.2 - 7 警告标志 W206
W206，电源的中央盖上
W206，在电源单元里面 （另请参见 第 43
页中的图 2.2 - 8）
(T) PCB 传送导轨方向
危险电压！
关闭主电源开关，且已断开主电源插头的连接时，贴有标签的部
件仍带电。
维修前请断开设备的主电源。
NAFTA （北美自由贸易协定）地区：有电击或燃烧的危险！
W206
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.2 贴片机上的警告标志
43
2.2.5.1 供电单元上的警告标志
2
W220，图 2.2 - 8，第 43 页，部件号 03114591-01 （每台贴片机上的数量：6).
图 2.2 - 8 供电单元上的警告标志 W 206 和 W220
– 电容电池 PCS417 上的 W220
– 电源 AC/DC 转换器上的 W220 (160 V DC /300 V DC)。
– 安全开关 (CSB) 盖上的 W220
– 测试终端上的 W206
2
2
主电源电压！
关闭主电源开关，拔下电源插头并等待 5 分钟，直至电容放电完
成。
NAFTA （北美自由贸易协定）地区：有电击或燃烧的危险！
W220
W206
W220
2 操作安全 使用说明书 SIPLACE CA4 V2
2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版
44
2.2.6 EMERGENCY STOP （急停）按钮上的标志
2
W209，图 2.2 - 9，部件号：03009349-01 （每台贴片机上的数量：2）
2
2

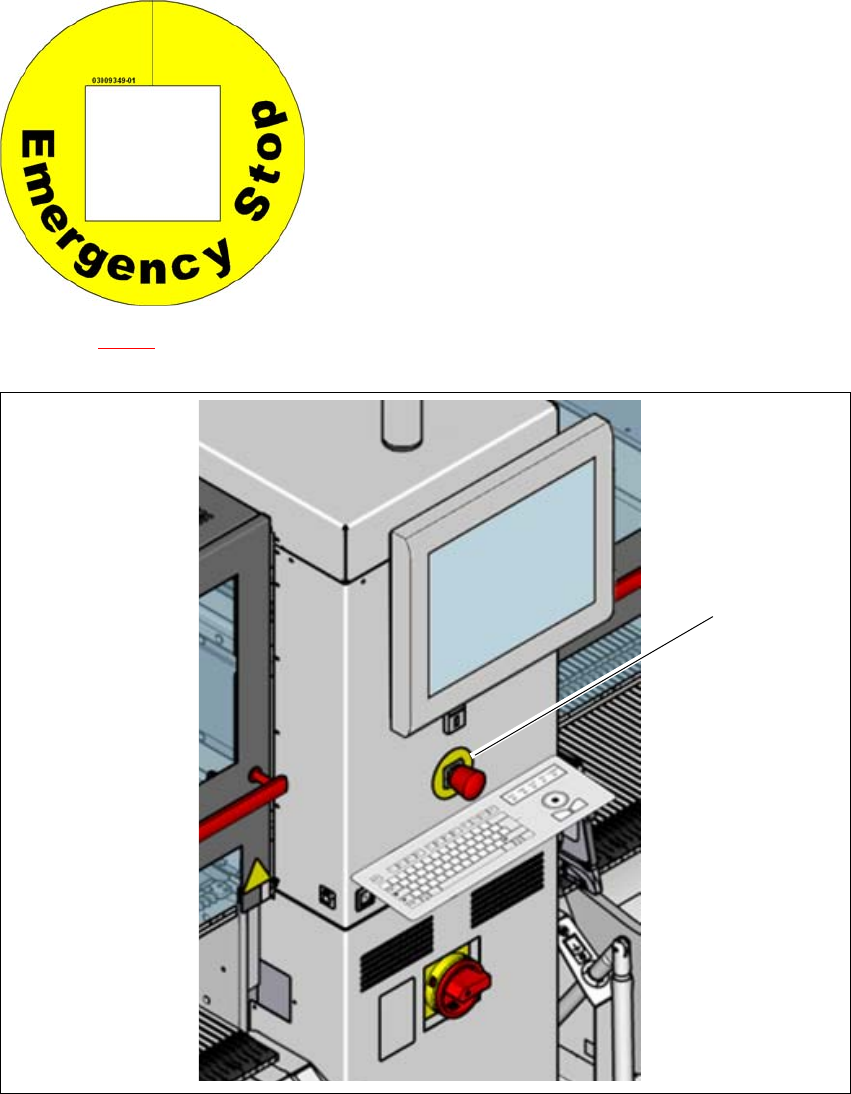

图 2.2 - 9 EMERGENCY STOP （急停）按钮上的警告标志 W209
W209，部件号：03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亚、加拿大、墨西哥和美国，警告标
志 W209 被粘贴在扩展套件上，而不是在
EMERGENCY STOP （急停）按钮上的黄色
环上。
W 209
