2 操作安全 使用说明书 SIPLACE CA4 V2 2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版 48 2.2.8.1 SIPLACE CPP M 上的高温 2 1，图 2.2 - 11 ，第 47 页 （每台 SIPLACE CPP M 上的数量：1） 2.2.8.2 组件传感器上的二级激光 2 W 二级激光，见图 2 .2 - 11 ，第 47 页，部件号 03 134118-01 （每台…
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.2 贴片机上的警告标志
47
2.2.8 SIPLACE MultiStar CPP M 上的警告标志
2

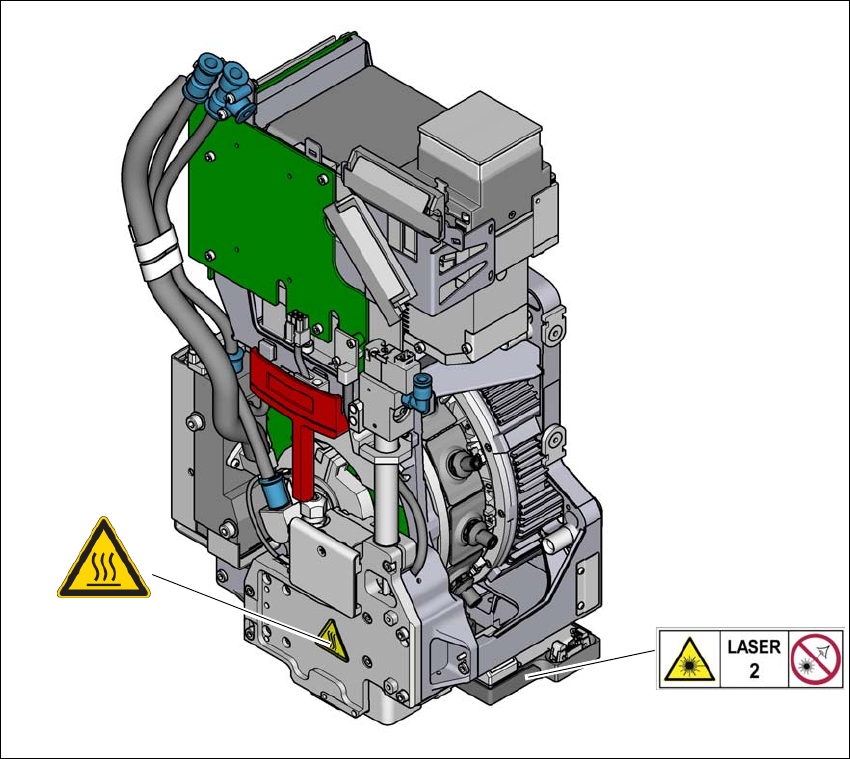

图 2.2 - 11 SIPLACE MultiStar CPP M 上的警告标志
(1) 温度标志，部件号：03031926-01
项目 W 二级激光，项目编号 03134118-01
(1)
W 二级激光
2 操作安全 使用说明书 SIPLACE CA4 V2
2.2 贴片机上的警告标志 使用软件版本 711.0 或更新 2019 年 2 月版
48
2.2.8.1 SIPLACE CPP M 上的高温
2
1，图 2.2 - 11，第 47 页 （每台 SIPLACE CPP M 上的数量：1）
2.2.8.2 组件传感器上的二级激光
2
W 二级激光，见图 2.2 - 11，第 47 页，部件号 03134118-01 （每台 CPP M 上的数量：1）
2
连续操作期间，SIPLACE CPP 上的高温
高温导致烫伤的危险！
如环境温度超过 22°C，那么 Z 驱动 （线性马达）在连续操作期间就会产生
较高的表面温度。
接触这些部件时千万要小心。
2
2
2
激光辐射
二级激光
根据 IEC 60825-1:2014
不要直视激光束！
