2 操作安全 使用说明书 SIPLACE CA4 V2 2.7 贴片机中的残余电压和放电时间 使用软件版本 711.0 或更新 2019 年 2 月版 74 2.7 贴片机中的残余电压和放电时间 如果 EMERGENCY STOP （急停）按钮已按下，或是贴片机已关闭 ，悬臂轴的 300 VDC 的中间 电路电压以及星形轴的 160 V 中间电路电压都会在极短的时间内降到无害的剩余电压 。 2 2.7.1 主电源开关闭后贴片机的能量状态…
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能
73
2.6.4 装有虚拟供料器的位置上的护手装置
2

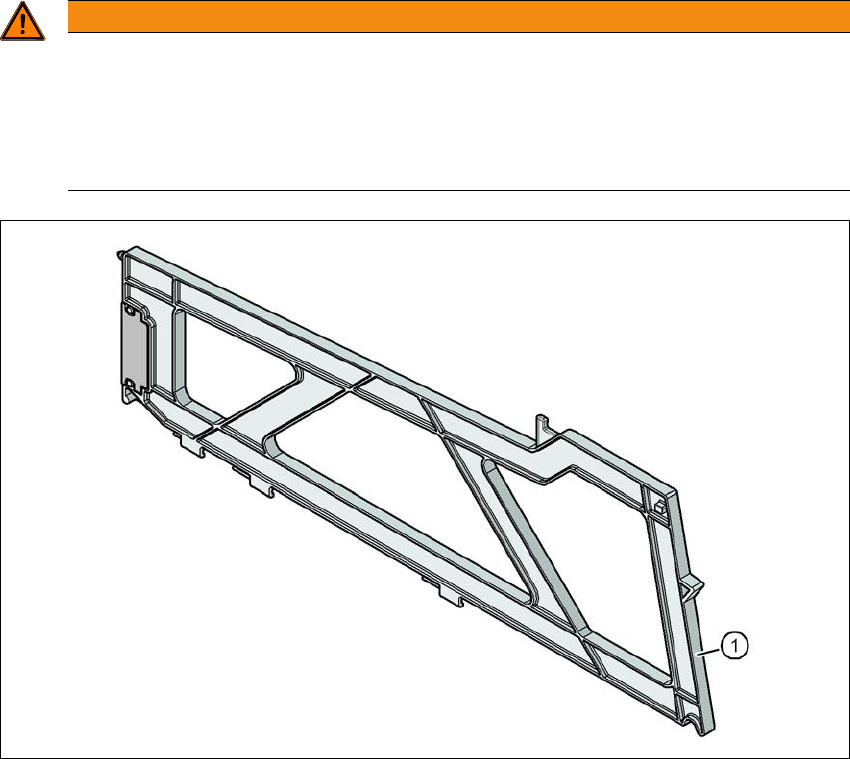

图 2.6 - 7 料车位置上的护手装置
2
(1) SIPLACE X 虚拟供料器，部件号：00141226-xx
警告
操作
通过占用每第二个位置保证操作安全！
为确保 SIPLACE CA4 V2 元件料车的操作安全，至少每第二个空闲位置上都必须安放一
个供料器模块或护手装置 （虚拟供料器）。
在料车上的合适位置安装护手装置
即便在为华夫盘配置一个夹持器时，也应当用一个护手装置固定每第二个位置。
2 操作安全 使用说明书 SIPLACE CA4 V2
2.7 贴片机中的残余电压和放电时间 使用软件版本 711.0 或更新 2019 年 2 月版
74
2.7 贴片机中的残余电压和放电时间
如果 EMERGENCY STOP （急停）按钮已按下，或是贴片机已关闭，悬臂轴的 300 VDC 的中间
电路电压以及星形轴的 160 V 中间电路电压都会在极短的时间内降到无害的剩余电压。
2
2.7.1 主电源开关闭后贴片机的能量状态
2
2
2.7.2 电源插头的能源状态
2
危险
危险电压等级！
贴片机的供电规格可以是 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 也可以是
3 x 200 V~ 至 3 x 220 V~ ± 10 % ； 50/60 Hz 的电源电压。这表示系统中的某些部件可能
携带致命的电压 —— 即便主电源开关已被关闭，且电源插头的连接也已断开。
因此对此设备处理不当就有可以导致死亡、严重的人身伤害，或对设备的重大损坏。
切要遵循相关的事故预防和 DIN 规范 （特别是 DIN EN 60204 标准的第一部分，或
IEC 60204 标准中第一部分）以及您所在国家或地区中适用的安全规范。
供电单元的保护盖只能由具有必要资格、受过培训的人员来打开。
危险
电源单元中的致命电压！
即便贴片机已关闭，且电源插头的连接已断开，电源单元中的元件 （电容）携带潜在致
命电压的时间仍可能长达约 5 分钟。
在电源单元上开展作业之前应等待至少 5 分钟。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
谨慎
数据丢失！
为避免丢失数据，在关闭设备前请检查下列条件 （紧急情况除外）：
– 设备是否完成了设备、设置和面板数据的传输？
– 设备否完成了 PCB 的处理？
– 设备是否完成了启动阶段？
危险
电源插头中的残余电压可能存在危险
断开电源插头后，可能存在高达 60μC 的残余电压 （依据 EN 60204-1 标准）。将多台贴
片机的电源接头聚在一起时，这可能会发生危险。
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.7 贴片机中的残余电压和放电时间
75
2.7.3 贴片机主电源开关已关闭，但仍接通电源
2
危险
致命电压！
对设备处理不当就有可能导致死亡、严重的人身伤害或装备的重大损坏。
即使关闭了主电源开关，以下电源单元中的元件仍可能携带潜在的致命电压：
– S1 主电源开关的线缆连接端子 L1、L2 及 L3
– 主输入终端 X94 （L1、L2、L3）
– 自动断路器 F1 （L1、L2、L3）
– 功率输入分配 1，X95 （L1、L2、L3）
– 测试终端 F1 (L1)
– 关闭主开关后，安全开关 (CSB) 的带电时间仍将长达 5 分钟。
– 所有在主电源的开关已经关闭的情况下仍然带电的独立导线的颜色为橘色。
