2 操作安全 使用说明书 SIPLACE CA4 V2 2.6 安全功能 使用软件版本 711.0 或更新 2019 年 2 月版 64 2.6.2 贴片机上的开关和按钮 2.6.2.1 贴片机上开关和按钮的位置 2 图 2.6 - 2 开关和按钮的位置 - 3/4 号位 置 (1) Start （启动）按钮 （绿色） (2) Sto p （停止）按钮 （黑色） (3) EMERGENCY STOP （急停）按钮 (4) 主开关 (5)…
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能
63
功能 2
如有一个保护盖向上翻折或者有一个推拉门向上打开，那么悬臂轴和所有 SWS 轴的电源供应将
立刻被中断。悬臂轴和所有 SWS 轴将处于静止状态。屏幕上将出现信息 “ 关闭保护盖 ”。
关闭保护盖和侧推拉门。
按下贴片机上的一个启动按钮 （图 2.6 - 2 或图 2.6 - 3 中的部件 1）。
印制板传送导轨上的护手装置 2
PCB 传送导轨上的护手装置可避免在贴片机运行时接触贴片机。确保护手装置始终安装妥当。
2
将护手装置 （内侧和外侧的金属板）的高度设至最小间隙，以便可靠、安全地运输带元件的
电路板。
2
警告
有夹伤危险！
如果没有安置护手装置，把手伸入印制板传送导轨可能导致胳膊和手部受伤。
护手装置的安置由贴片机的运营公司将负责。
仅在护手装置安装妥当的情况下操作 SIPLACE CA4 V2。
请注意
请记住带最高元件的电路板的最大高度。
2 操作安全 使用说明书 SIPLACE CA4 V2
2.6 安全功能 使用软件版本 711.0 或更新 2019 年 2 月版
64
2.6.2 贴片机上的开关和按钮
2.6.2.1 贴片机上开关和按钮的位置
2

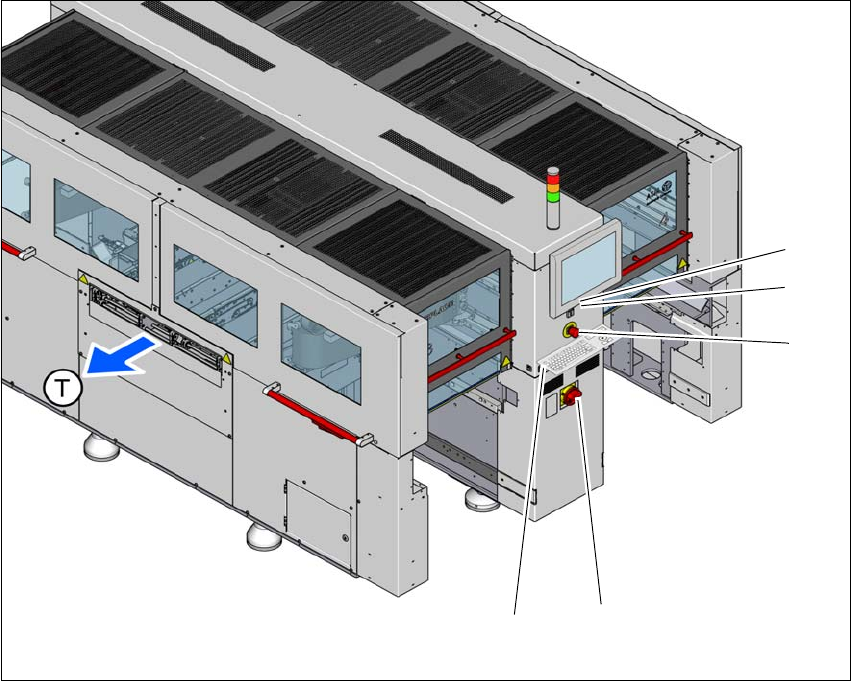

图 2.6 - 2 开关和按钮的位置 - 3/4 号位置
(1) Start （启动）按钮 （绿色）
(2) Stop （停止）按钮 （黑色）
(3) EMERGENCY STOP （急停）按钮
(4) 主开关
(5) 在相应位置装入和卸出料车的按钮
(T) PCB 传送导轨方向
(3)
(1)
(4)
(2)
(5)
使用说明书 SIPLACE CA4 V2 2 操作安全
使用软件版本 711.0 或更新 2019 年 2 月版 2.6 安全功能
65
2
图 2.6 - 3 开关和按钮的位置 - 1/2 号位置
(1) Start （启动）按钮 （绿色）
(2) Stop （停止）按钮 （黑色）
(3) EMERGENCY STOP （急停）按钮
(4) 在相应位置装入和卸出料车的按钮
(T) PCB 传送导轨方向
(3)
(1)
(4)
(2)
