2. 编程 QD188-02
10 电路板高度检测功能使用说明书
2.1.3 电路板高度测定点 （定位点读取顺序）的设定
将电路板高度测定点定义为电路板高度定位点。需要设定读取该定位点的顺序。
1. 点击 Job 信息栏中的 [Top (Bottom)] 标签，双击 [Coordinate]，打开 [Coordinate] 视
图。
2. 点击 [Coordinate] 视图下方的 [Mark] 标签。

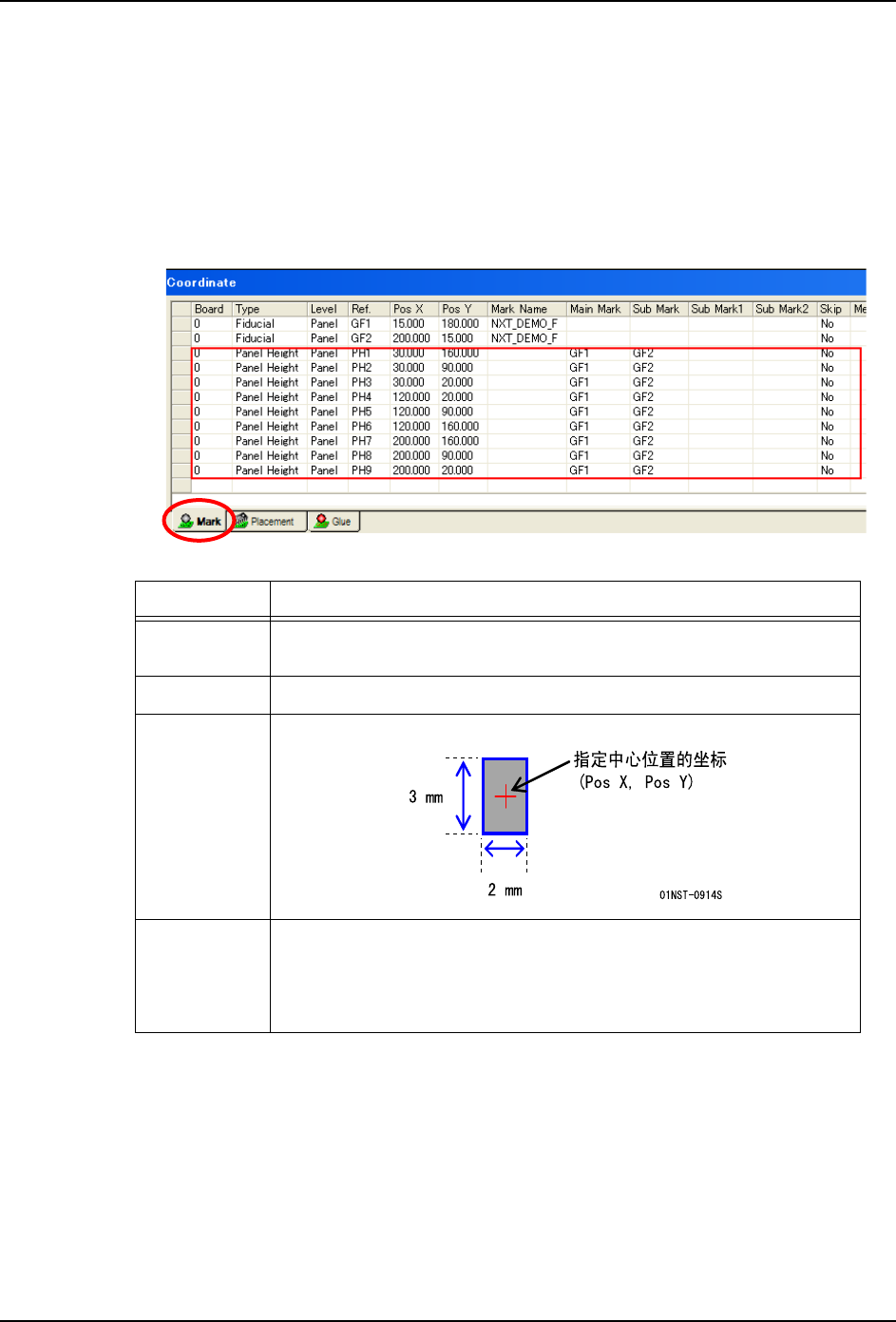

3. 下图显示的是电路板高度定位点顺序的信息，请对每一行中的项目进行设定。
项目名 设定内容
Board 指定为 0 （电路板基准定位点）。指定为 Board 编码 （子电路板基
准定位点）。
Type 指定为 Panel Height。
Pos X, Pos Y 指定电路板高度测定区域的中心坐标。
Main Mark,
Sub Mark
如果将电路板基准定位点 （Board 编号为 0）当作电路板高度定位
点，那么设定 Main Mark 和 Sub Mark 时请参考电路板基准定位点。
如果将子电路板基准定位点 （Board 编号为 1 ～）当作电路板高
度定位点，那么设定 Main Mark 和 Sub Mark 时既可参考子电路板基
准定位点，也可参考电路板基准定位点。
01NST-0915
QD188-02 2. 编程
电路板高度检测功能使用说明书 11
2.2 Job 的传输
请将 Job 传输给机器。
1. 请确认机器处在唤醒状态。
2. 启动 Fuji Flexa，在编辑器中选择 Job。（关于 Fuji Flexa 的操作方法请参考 [Fuji
Flexa 用户手册 ]。）
3. 从 [ 工具 ] 菜单中选择 [ 传输 ]-[Job]-[ 传输 ]。
显示 [Job 的传输 -Fuji Flexa] 对话框。
4. 在 [Job 的传输 -Fuji Flexa] 对话框中，从下拉列表中选择生产线和通道，然后选择机
器点击[传输]。
2.2.1 补充事项
使用 MEdit，能够确认电路板高度读取顺序的设定是否正确。
备注 )以下表示大致的方法。有关详细的操作步骤，请参考 [NXT II 编程手册 ]。
方法
1. 在 MEdit 中，执行 [Job 调整 ]-[ 模拟运转 ]。
2. 通过画面切换按钮，将操作画面变更到影像模式。

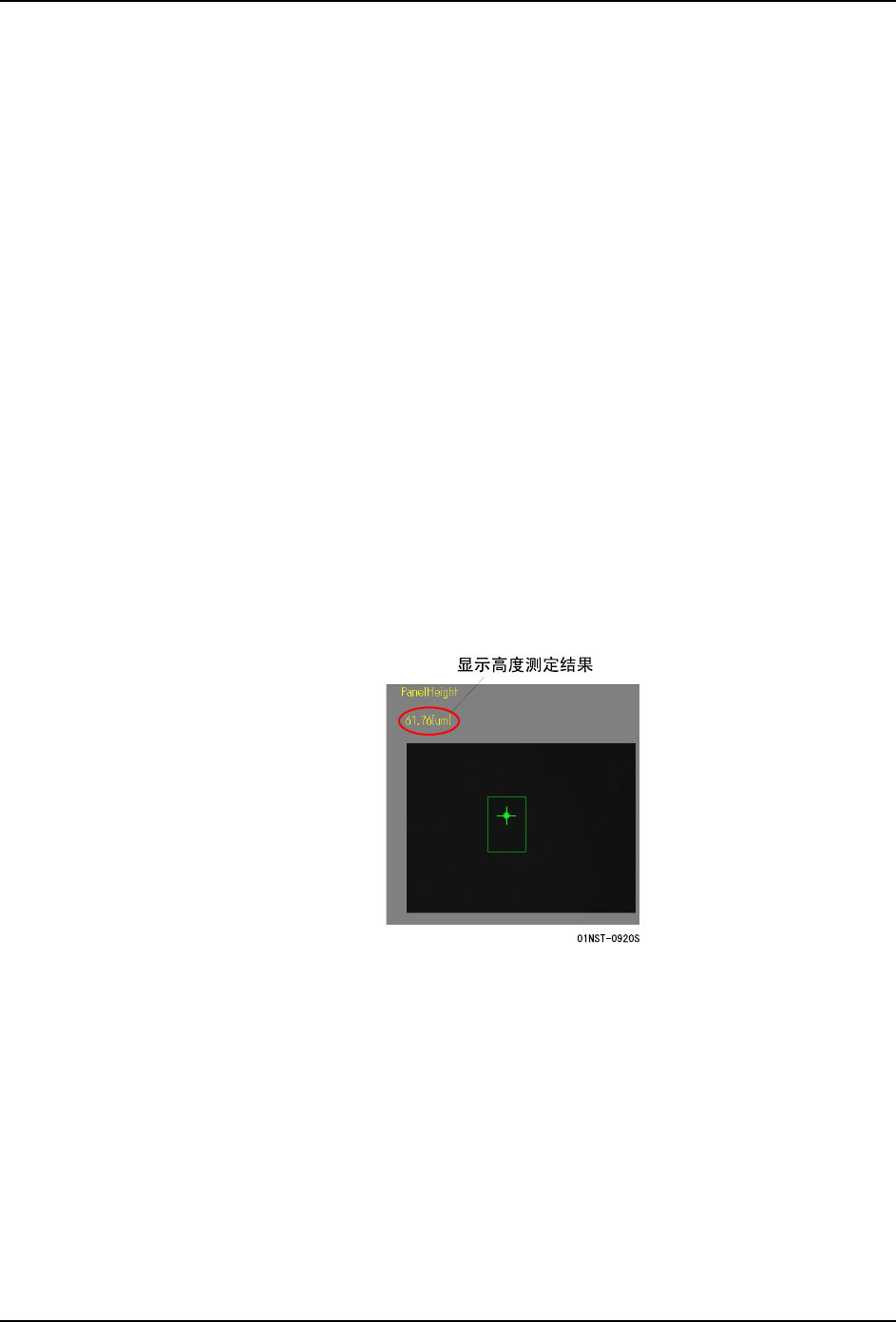

3. 在按顺序读取电路板高度时，监控操作画面。
4. 读取异常时，进行周期停止，取得影像。
2. 编程 QD188-02
12 电路板高度检测功能使用说明书
