QD188-02 3. 生产
电路板高度检测功能使用说明书 13
3. 生产
3.1 Job 传输时的向导显示
3.1.1 电路板高度检测传感器安装向导
系统监控模组上是否已安装传感器。

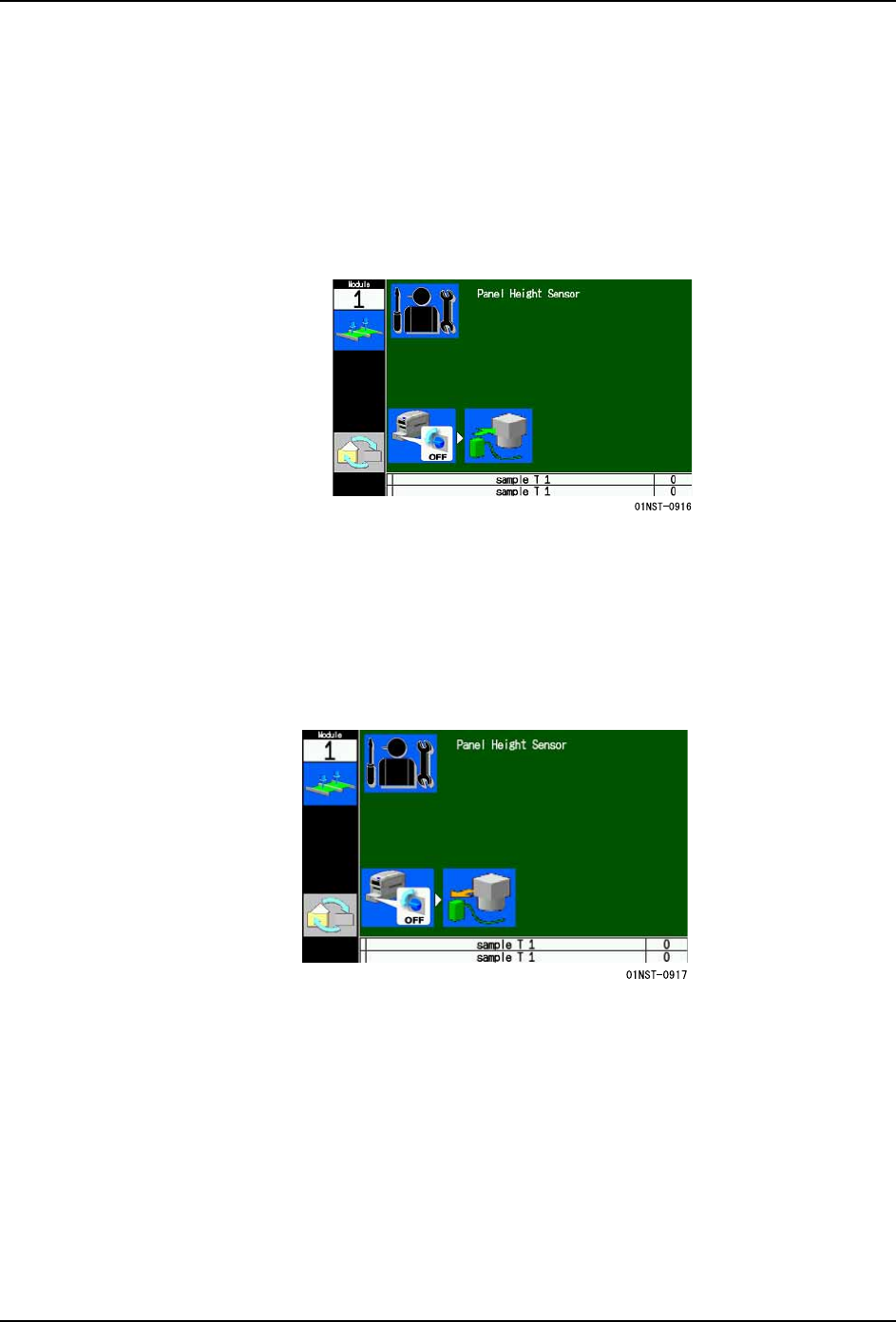

在传输 Job 后，当显示以下的向导画面时，请安装电路板高度检测传感器。（请参考 "3.2
电路板高度检测传感器的拆除和安装 "。）
3.1.2 电路板高度检测传感器拆除向导
因为如果元件超出尺寸范围，就会出现电路板高度检测传感器与元件发生碰撞的情况，所以
对元件尺寸有限制。如果不进行电路板高度检测但要贴装超出尺寸范围的元件时，请拆除电
路板高度检测传感器。
在传输 Job 后，当显示以下的向导画面时，请拆除电路板高度检测传感器。（参照 "3.2 电
路板高度检测传感器的拆除和安装 "。）
3.2 电路板高度检测传感器的拆除和安装
这里说明的传感器的拆除和安装步骤是暂时拆除或重新安装原来就有的电路板高度检测传
感器的步骤。并不是为了说明在机器上新安装传感器。
备注 )如果需要新安装传感器，请向本公司代理店咨询。
3.2.1 拆除方法
1. 将模组拉出一半。
2. 关闭机器的主开关。
3. 拆下传感器的 2 根安装螺栓。
3. 生产 QD188-02
14 电路板高度检测功能使用说明书
4. 从电路板高度检测传感器上拔下带接插头导线。
5. 从工作头托架上拆下电路板高度检测传感器。
6. 将拆下的带接插头导线完全固定在托架左侧的支架内。
7. 打开机器的主开关。
8. 重新安装模组。
3.2.2 安装方法
1. 将模组拉出一半。
2. 关闭机器的主开关。
3. 将带接插头导线连到电路板高度检测传感器上。
4. 将导线牢牢地固定在支架的切口处。
5. 将电路板高度检测传感器与定位销对准，然后安装到工作头托架上。
6. 安装传感器的 2 根安装螺栓。
⬉䏃ᵓ催ᑺẔ⌟Ӵᛳ఼
ᅝ㺙㶎ᷧ
0[
ᅝ㺙㶎ᷧ
0[
1676
ᏺᦦ༈ᇐ㒓
1676
ᏺᦦ༈ᇐ㒓
ᬃᶊ
⊼ᛣ˅
ᏺᦦ༈ᇐ㒓ϡܕ䆌䍙
ߎᎹ༈ջ䴶DŽ
