3.4.4 无法输出电路板高度测定结果文件
如果在生产过程中出现以下情况，将无法输出电路板高度测定结果文件。
·如果处于执行 [ 传送模式 ] （生产模式）时
·如果处于执行 [ 空转模式 （无影像处理和供料器送料）] （生产模式）时
·如果该工作头是无电路板高度检测传感器类型
·如果准备用于生产的 Job 中不存在电路板高度定位点
QD188-02 4. 故障排除
电路板高度检测功能使用说明书 19
4. 故障排除

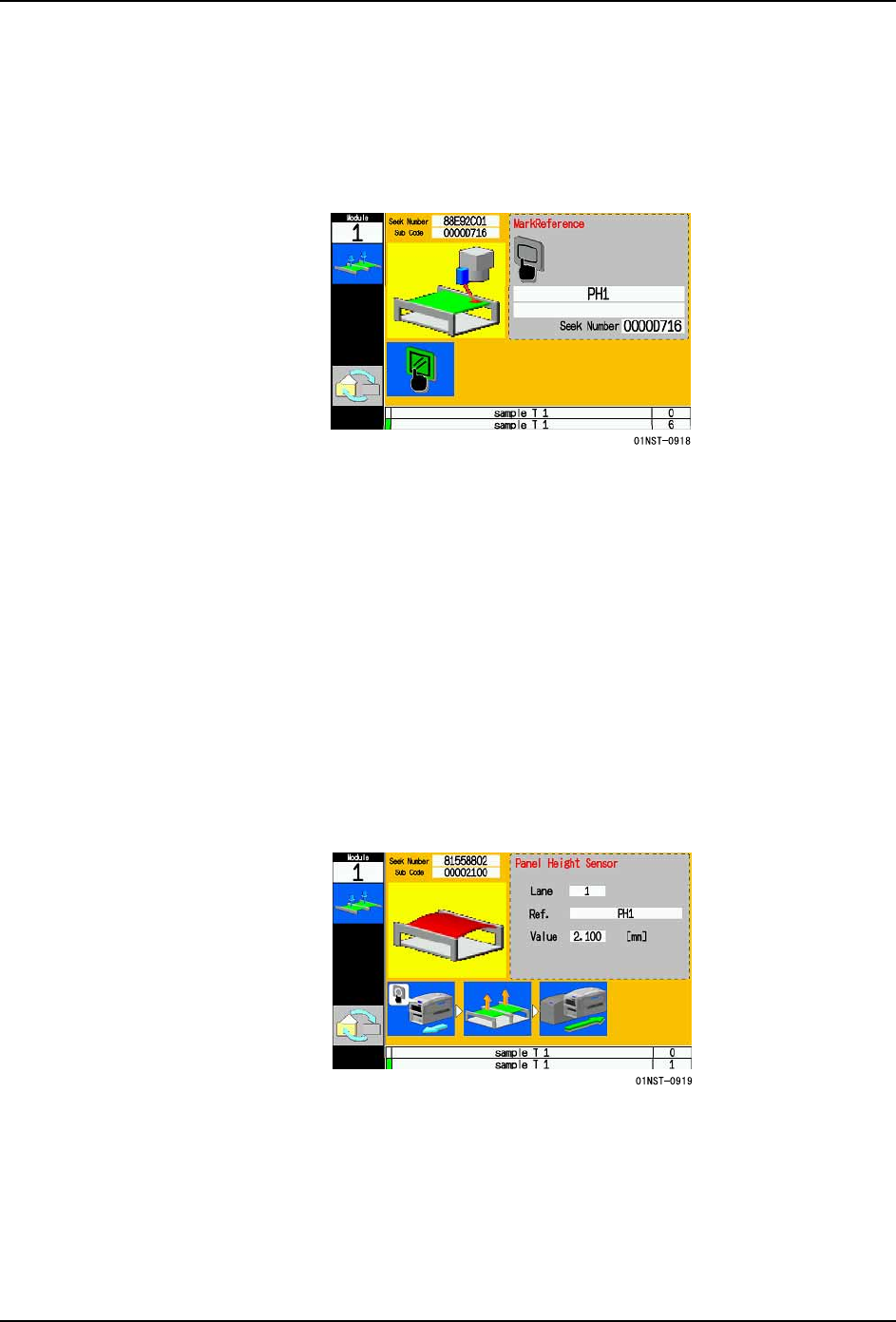

4.1 电路板高度定位点读取错误
在读取电路板高度定位点时，即使尝试重复读取也无法读取时，将在松开电路板后出现错误
停止，并显示该向导画面。
4.1.1 对策
1. 请按 [MONITOR] 按钮，确认拍摄的影像。
2. 请通过影像和 Seek Number 确认电路板高度定位点的位置是否正确。
3. 请按 [READY ON] 按钮并解除异常。
4. 如果有必要那么就请使用 Medit 编辑电路板高度定位点位置，并反映在 Job 中。（请参
考 [NXT II 编程手册 ]。）
4.2 电路板变形超出公差范围
如果检测出变形严重的电路板 （超出本公司的规格 ±2 mm）时，将在松开电路板后出现错
误停止，并显示该向导画面。
4.2.1 对策
1. 请按 [OK] 按钮，然后拉出模组。
2. 请取出电路板，确认电路板的变形程度。
3. 如果通过使用支撑销等能达到修正电路板的变形，就请将电路板放回搬运轨道；如果无
法修正，就请拿掉电路板。
