3. 生产 QD188-02
14 电路板高度检测功能使用说明书
4. 从电路板高度检测传感器上拔下带接插头导线。
5. 从工作头托架上拆下电路板高度检测传感器。
6. 将拆下的带接插头导线完全固定在托架左侧的支架内。
7. 打开机器的主开关。
8. 重新安装模组。

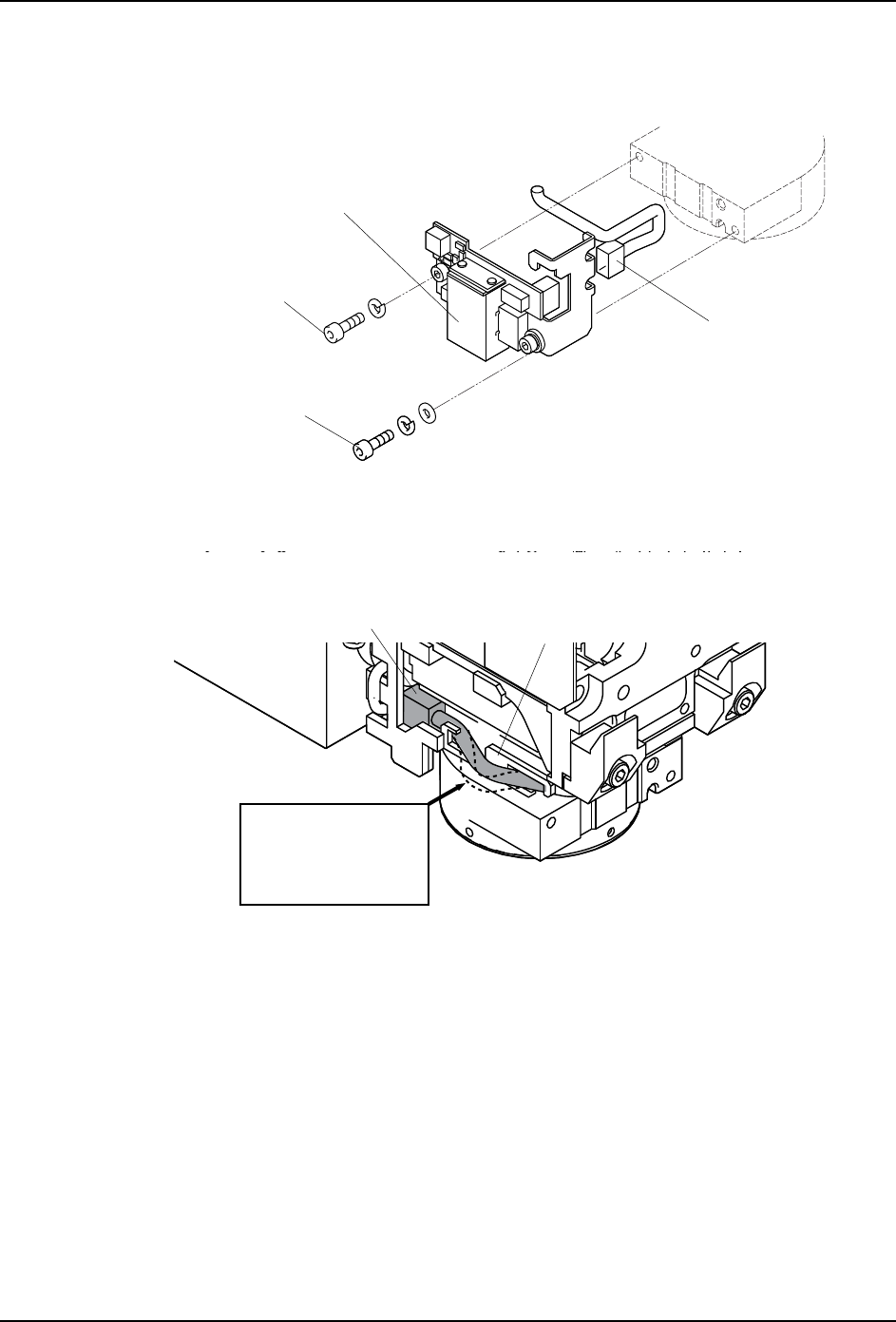

3.2.2 安装方法
1. 将模组拉出一半。
2. 关闭机器的主开关。
3. 将带接插头导线连到电路板高度检测传感器上。
4. 将导线牢牢地固定在支架的切口处。
5. 将电路板高度检测传感器与定位销对准，然后安装到工作头托架上。
6. 安装传感器的 2 根安装螺栓。
⬉䏃ᵓ催ᑺẔ⌟Ӵᛳ఼
ᅝ㺙㶎ᷧ
0[
ᅝ㺙㶎ᷧ
0[
1676
ᏺᦦ༈ᇐ㒓
1676
ᏺᦦ༈ᇐ㒓
ᬃᶊ
⊼ᛣ˅
ᏺᦦ༈ᇐ㒓ϡܕ䆌䍙
ߎᎹ༈ջ䴶DŽ

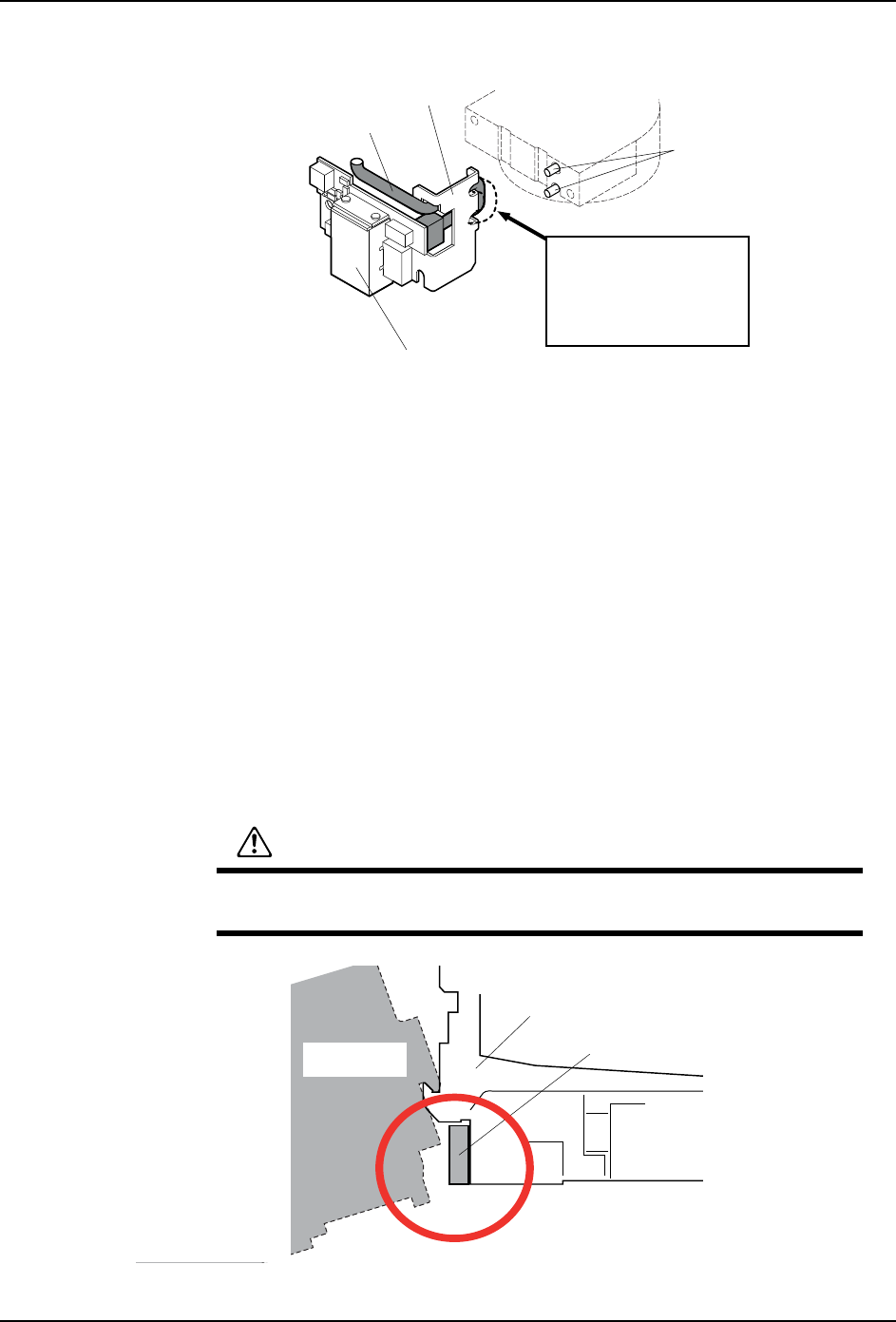

QD188-02 3. 生产
电路板高度检测功能使用说明书 15
7. 请确保安装后导线没有超出工作头托架侧面。
8. 打开机器的主开关。
9. 请启动模组。
模组开始校正。
3.3 贴装工作头的更换
注意事项：
在更换贴装工作头时，请务必切断机器的电源。电路板高度检测传感器的校正与贴装工作
头的校正一起在启动时进行。使用手动模式的工作头更换指令时，工作头会进行校正，但
是不校正电路板高度检测传感器。
3.3.1 更换方法
以下表示大致的方法。有关详细的步骤，请参考 [NXT II 机械手册 ]。
1. 将模组拉出一半后，关闭机器的主开关。
2. 更换贴装工作头。
⊼ᛣ˅
ᏺᦦ༈ᇐ㒓ϡܕ䆌䍙
ߎᎹ༈ջ䴶DŽ
⬉䏃ᵓ催ᑺẔ⌟Ӵᛳ఼
1676
ᏺᦦ༈ᇐ㒓
ᬃᶊ
ᅮԡ䫔
注意
在拆下或安装贴装工作头时，请注意不要与托架上的电路板高度检测传感
器发生碰撞。有可能损伤传感器或其他的部件。
䌈㺙Ꮉ༈
⬉䏃ᵓ催ᑺẔ⌟Ӵᛳ఼
Ꮉ༈ᠬᶊ
1676
3. 生产 QD188-02
16 电路板高度检测功能使用说明书
3. 将治具吸嘴安装到吸嘴置放台内。
4. 重新安装模组。
5. 打开机器的主开关。
6. 请启动模组。
模组开始校正。

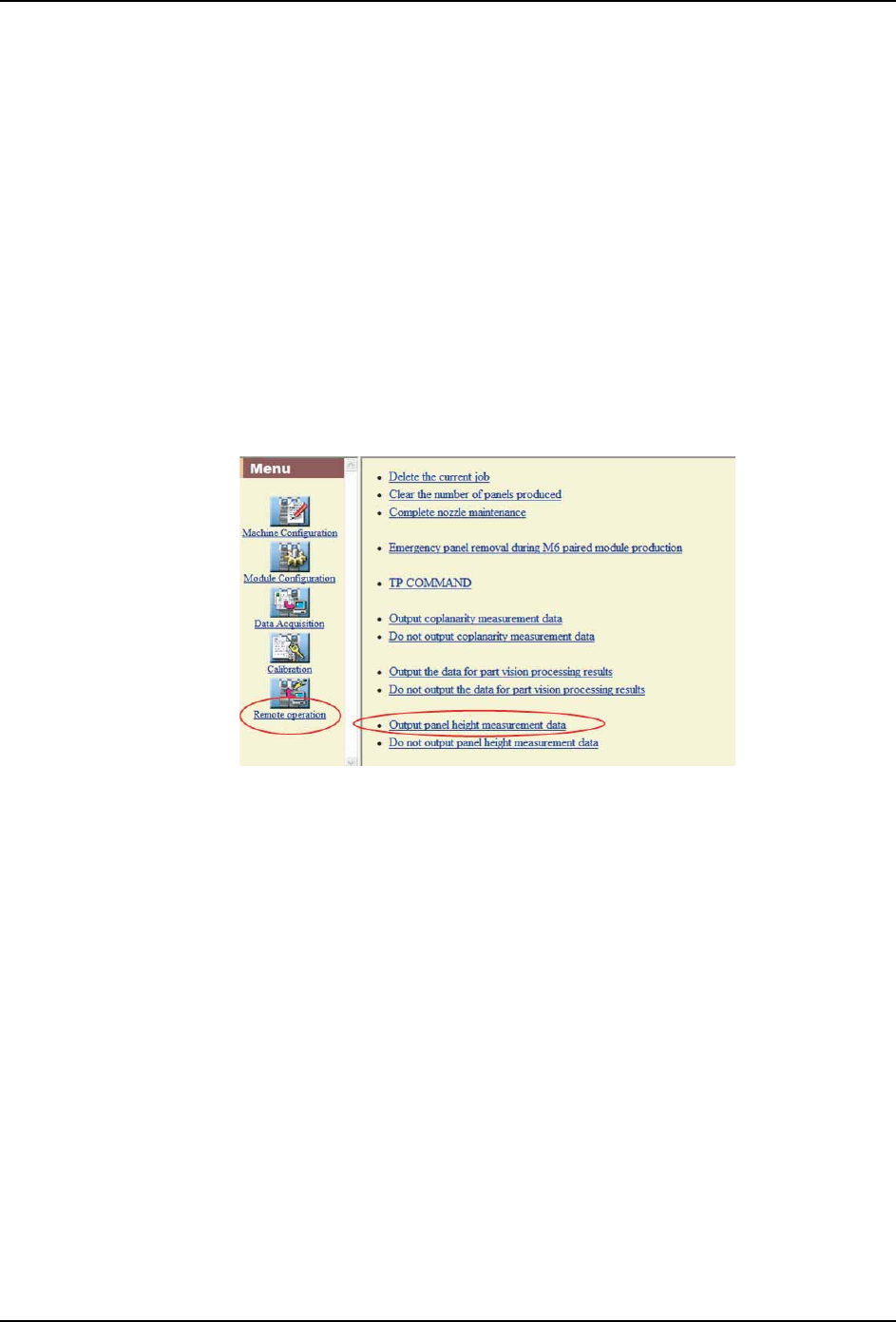

3.4 以文件方式输出电路板高度测定结果
3.4.1 以文件方式输出电路板高度测定结果
以文件方式输出电路板高度测定结果时，请按以下步骤设定。
1. 在辅助软件的 [ 机器设定 ] 画面上，选择对象模组丅
备注 )有关辅助软件的详细使用方法，请参考 [FUJI 辅助软件 操作手册 ] （在线手册）。
2. 执行 [Remote operation]-[Output panel height measurement data]。
通过执行此操作，生产过程中的电路板高度测定结果以 CSV 格式文件形式保存到基座的存储
器中。
注意 )执行此指令后，至此为止的测定数据将全部消失。如果还没有获取文件，那么请在获
取文件之后再执行此指令。关于获取文件请参考"3.4.2 获取电路板高度测定结果文件"
备注 )如果该设定一直处于有效状态，那么测定电路板高度时就会输出测定结果文件。由此
会造成周期时间延长。
如果是以下情况，设定会失效。
·机器的总电源开关刚刚打开时
·通过辅助软件已执行 [Remote operation]-[Do not output panel height
measurement data]。
备注 )执行此操作时，机器必须处于 START 等待状态。
·1 个通道的输出文件大小超过 1MB
·传送了其他名称的 Job
·同时传送 Job
