3. 生产 QD188-02

16 电路板高度检测功能使用说明书

3. 将治具吸嘴安装到吸嘴置放台内。

4. 重新安装模组。

5. 打开机器的主开关。

6. 请启动模组。

模组开始校正。

3.4 以文件方式输出电路板高度测定结果

3.4.1 以文件方式输出电路板高度测定结果

以文件方式输出电路板高度测定结果时，请按以下步骤设定。

1. 在辅助软件的 [ 机器设定 ] 画面上，选择对象模组丅

备注 )有关辅助软件的详细使用方法，请参考 [FUJI 辅助软件操作手册 ] （在线手册）。

2. 执行 [Remote operation]-[Output panel height measurement data]。

通过执行此操作，生产过程中的电路板高度测定结果以 CSV 格式文件形式保存到基座的存储

器中。

注意 )执行此指令后，至此为止的测定数据将全部消失。如果还没有获取文件，那么请在获

取文件之后再执行此指令。关于获取文件请参考"3.4.2 获取电路板高度测定结果文件"

备注 )如果该设定一直处于有效状态，那么测定电路板高度时就会输出测定结果文件。由此

会造成周期时间延长。

如果是以下情况，设定会失效。

·机器的总电源开关刚刚打开时

·通过辅助软件已执行 [Remote operation]-[Do not output panel height

measurement data]。

备注 )执行此操作时，机器必须处于 START 等待状态。

·1 个通道的输出文件大小超过 1MB

·传送了其他名称的 Job

·同时传送 Job

01NST-1346E

QD188-02 3. 生产

电路板高度检测功能使用说明书 17

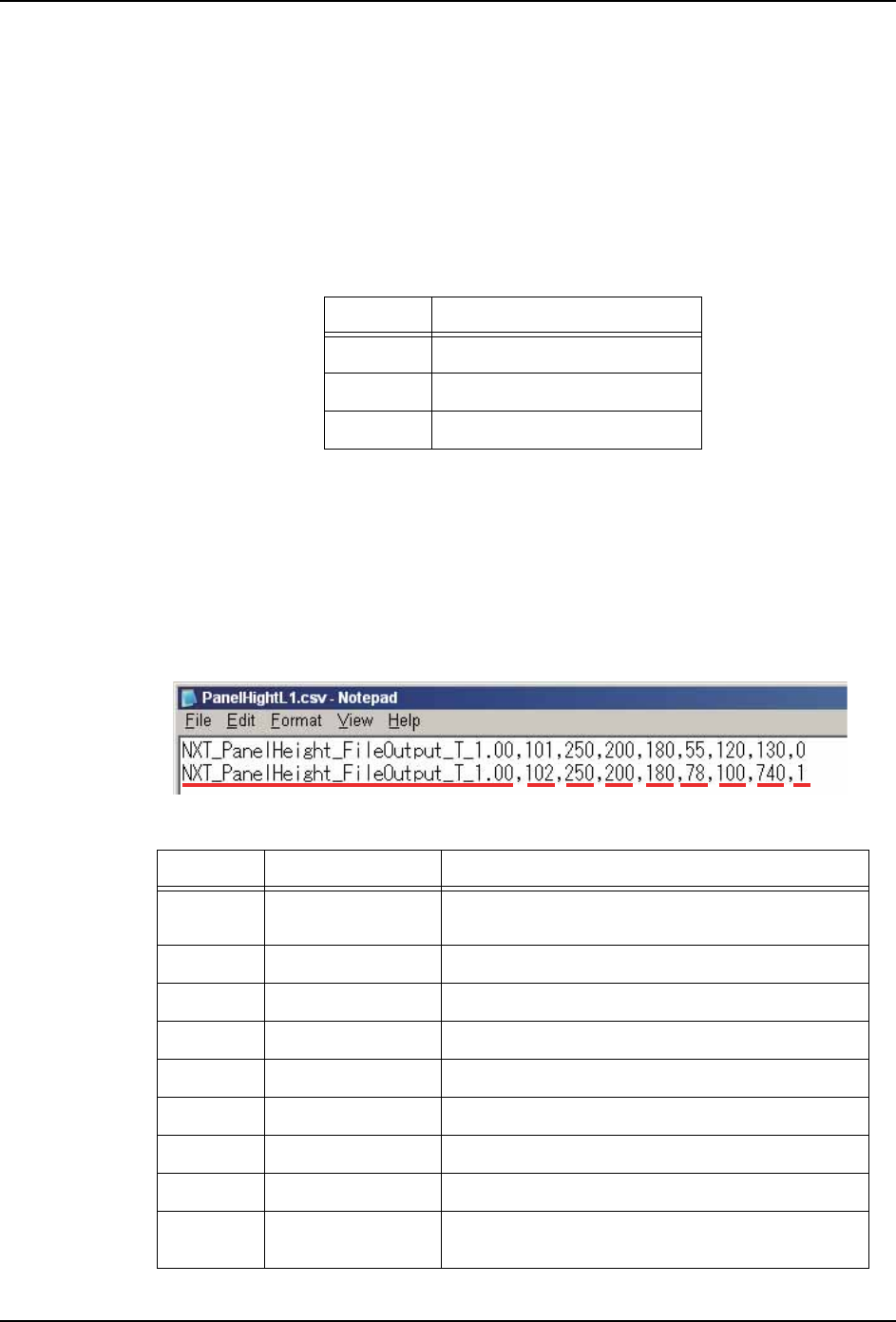

3.4.2 获取电路板高度测定结果文件

请按照以下步骤获取文件。

1. 在辅助软件的 [ 机器设定 ] 画面上选择对象模组

2. 执行 [ 机器信息的获取 ]-[ 跟踪数据的获取 ]。

3. 下载文件后并将其保存在任意一个文件夹中。

4. 使用解压缩工具，将保存的 ZIP 文件或者 LZH 文件解压缩。电路板高度测定结果的输出

文件名如下所示。

注意 )获取跟踪数据后，基座存储器中的所有文件将被删除。由于不能恢复文件，请妥善管

理获取的文件以防丢失。

3.4.3 电路板高度测定结果文件的阅读方法

下面图表说明文件中的各个项目的含义。

备注 )每读取一次电路板高度测定点就会输出一行数据。

通道名文件名

1 PanelHeightL1.csv

2 PanelHeightL2.csv

3 PanelHeightL3.csv

图中号码项目内容

1 Job 名信息生产中的 Job 名和正反面（"T" 或 "B"），修订

（版本）

2 电路板 ID 生产中的电路板 ID

3 电路板尺寸 X 电路板的横向大小 [um]

4 电路板尺寸 Y 电路板的纵向大小 [um]

5 电路板旋转电路板的朝向 [deg]

6 测定位置坐标 X 电路板高度测定点的 X 坐标 [um]

7 测定位置坐标 Y 电路板高度测定点的 Y 坐标 [um]

8 测定结果电路板高度的测定值 [um]

9 Board 编号 Board 编号0 ：电路板基准定位点

Board 编号 1 ～：子电路板基准定位点

01NST-1347Ea

ԚԛԜԝԞԙԘԟԠ

3. 生产 QD188-02

18 电路板高度检测功能使用说明书

3.4.4 无法输出电路板高度测定结果文件

如果在生产过程中出现以下情况，将无法输出电路板高度测定结果文件。

·如果处于执行 [ 传送模式 ] （生产模式）时

·如果处于执行 [ 空转模式（无影像处理和供料器送料）] （生产模式）时

·如果该工作头是无电路板高度检测传感器类型
