1 使用之前 1-2 - 数字光纤传感器 FS-N10 系列用户手册 - 1-1 检查包装内容 使用本产品之前，请确保以下设 备和附件包含在包装中。 在发货之前，我们已彻底检查了 包装内容。 不过，如果物品有缺陷 或已损坏，请与最 近的 KEYENCE 办事处联系。 FS-N10 系列是放大器模块。 每个放大器模块必须与单独 出售的光纤模块一起使 用。请选择适合预期应用的 光纤模块。 " 光纤模块 " （第 1-6 …
1
1-1
- 数字光纤传感器 FS-N10 系列用户手册 -
使用之前
本章中概括介绍了包装内容并注明了各部件的名称和功能。
1-1 检查包装内容...................................................... 1-2
1-2 部件名称............................................................. 1-3
1-3 型号说明............................................................. 1-5
1-4 光纤模块............................................................. 1-6
1
使用之前
1-2
- 数字光纤传感器 FS-N10 系列用户手册 -

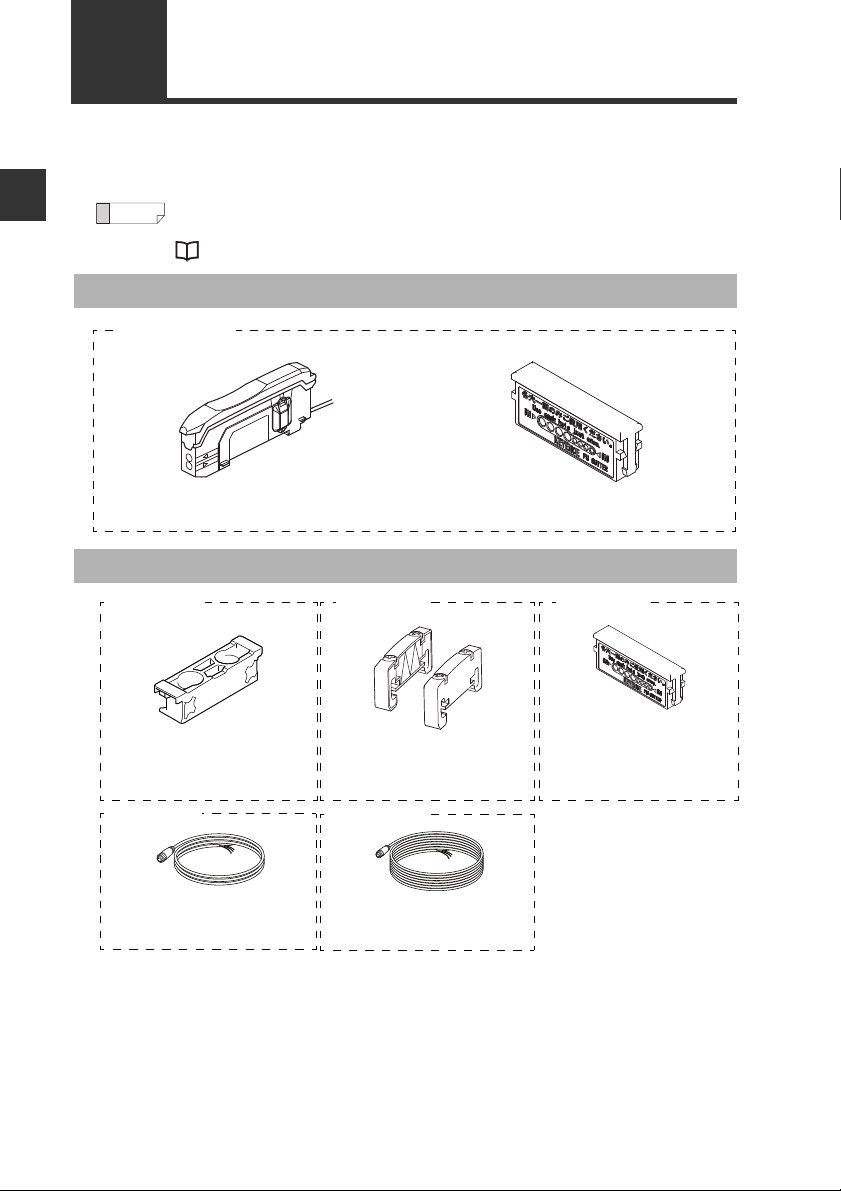

1-1 检查包装内容
使用本产品之前，请确保以下设备和附件包含在包装中。
在发货之前，我们已彻底检查了包装内容。 不过，如果物品有缺陷或已损坏，请与最
近的 KEYENCE 办事处联系。
FS-N10
系列是放大器模块。
每个放大器模块必须与单独出售的光纤模块一起使
用。请选择适合预期应用的光纤模块。
" 光纤模块 " （第 1-6 页）
传感器放大器
传感器放大器 x 1
光纤切断器 (OP-87098) x 1
使用手册 x 1
可选部件列表
放大器安装架
（用于主模块）
x 1
有关如何使用的信息，请参阅
"
安装传
感器放大器
"
（第
2-2
页）。
终端模块
x 2
有关如何使用的信息，请参阅
"
安装传
感器放大器
"
（第
2-2
页）
。
光纤切断器
x 1
有关如何使用的信息，请参阅
"
连接光纤模块
"
（第
2-6
页）。
M8 连接器电缆 (2 m) x 1
使用 M8 连接器类型需要输入 / 输出
电缆。
M8 连接器电缆 (10m) x 1
使用 M8 连接器类型需要输入 / 输出
电缆。
OP-73880
OP-73864
OP-26751
OP-87098
OP-73865
FS-N10 系列
1
使用之前
1-3
- 数字光纤传感器 FS-N10 系列用户手册 -
1-2 部件名称
*1 扩展保护盖已在出厂前安装。
*2 主模块上未提供 (FS-N11 □ /N13 □ )。
*3 未为零线型提供连接电缆 (FS-N10)。
传感器放大器
T
R
*3
*1
*1*2
(FS-N1
غ
/N1
غ
P)
M8
(FS-N1غCN/N1غCP)
e-CON
(FS-N1غEN)
