4-3 检测设定 (Func)
4
高级功能设置
4-20
- 数字光纤传感器 FS-N10 系列用户手册 -
当功能强大（检测范围更长）的光纤模块用于较短的范围中时，则无论工件是否存在，
接收光强度均可能保持为启用的显示范围中的最大值 （饱和）。（示例： 最大值 9999
的数值不变）
在这种情况下，通过使用衰减功能可手动将发光和接收光强度自动校正至最佳状态。
使用 按钮减小下限值，接收光强度会衰减更多。
设置范围： 1 至 100 （初始值： 100)
可自动调整发光和接收光强度。 "发光 / 接收光强度调整 （饱和取消） "
（第 3-18 页）
调整发光 / 接收光强度 （衰减）
有关设定方法的信息，请参阅
第
4-2
页
"
检测设定
(Func)"
。
4-3 检测设定 (Func)
4
高级功能设置
4-21
- 数字光纤传感器 FS-N10 系列用户手册 -

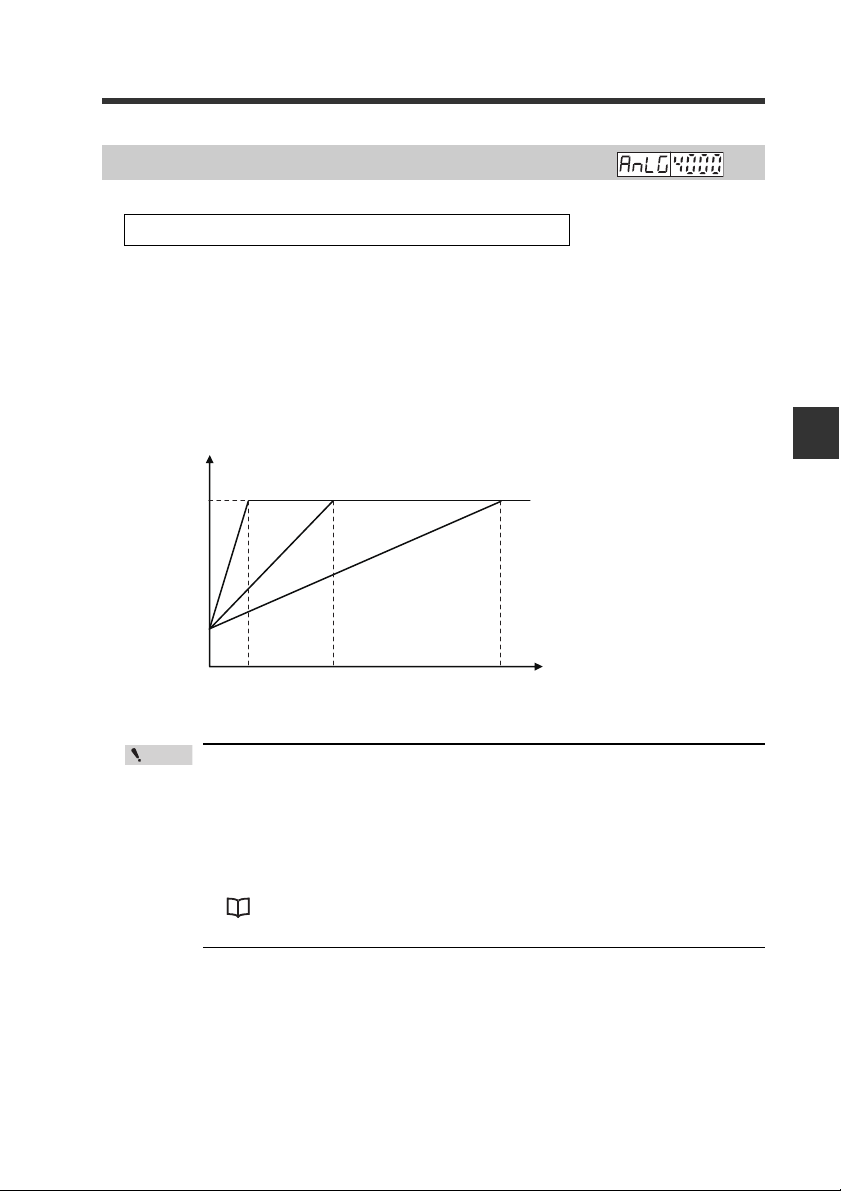

FS-N11MN 配有模拟电压输出功能。
在初始设定中，电压输出范围介于 1-5 V 之间，对应的接收光强度为 0 至 4000。
对应 5V 模拟电压的接收光强度可在如下所规定的范围内更改：
设定对应
5V
接收光强度的范围：
50
至
65535
*
（初始值：
4000
)
设定对应
1V
接收光强度的范围：
0
固定 （不能更改）
0
* 在 2011 年 3 月 10 日出厂前的 FS-N11MN 范围变为 100 - 9999。
•
使用预设定功能和
D ATUM1/2
模式校正的接收光强度未反映在模拟输出中。
• 使用工作预设功能、最高灵敏度预设定功能或全自动预设定功能时，进行
校正以使变为 ".0" 的光强度与 1V 的模拟电压相对应。
• 启用各种预设定功能时，按下模拟缩放设定屏幕上的 [PRESET] 按钮自
动设置模拟输出调节值，以使 5V 将输出为当前值 "100.0"。
• 若已更改模拟调整模式，则每次执行预设定时，模拟输出调节值将自动设
置。（通过预设定而做出的校正已反映在模拟输出中。）
" 模拟输出调节 （仅 FS-N11MN） " （第 4-21 页）
• 使用零点迁移功能对接收光强度的校正已反映在模拟输出中。
模拟输出调节 （仅 FS-N11MN）
有关设定方法的信息，请参阅
第
4-2
页
"
检测设定
(Func)"
。
50
1V
5V
4000
65535
注
4-3 检测设定 (Func)
4
高级功能设置
4-22
- 数字光纤传感器 FS-N10 系列用户手册 -
可自动调节模拟输出，可将接收光强度 "100.0" 的输出设置为 5 V。此功能与各种预设
定功能同时使用。频繁使用预设定功能作为模拟输出时，可使用此功能，使输出始终
按照 ".0 至 100.0" 的顺序显示等等。
* 2011 年 3 月 10 日之前出厂的 FS-N10 系列未提供。

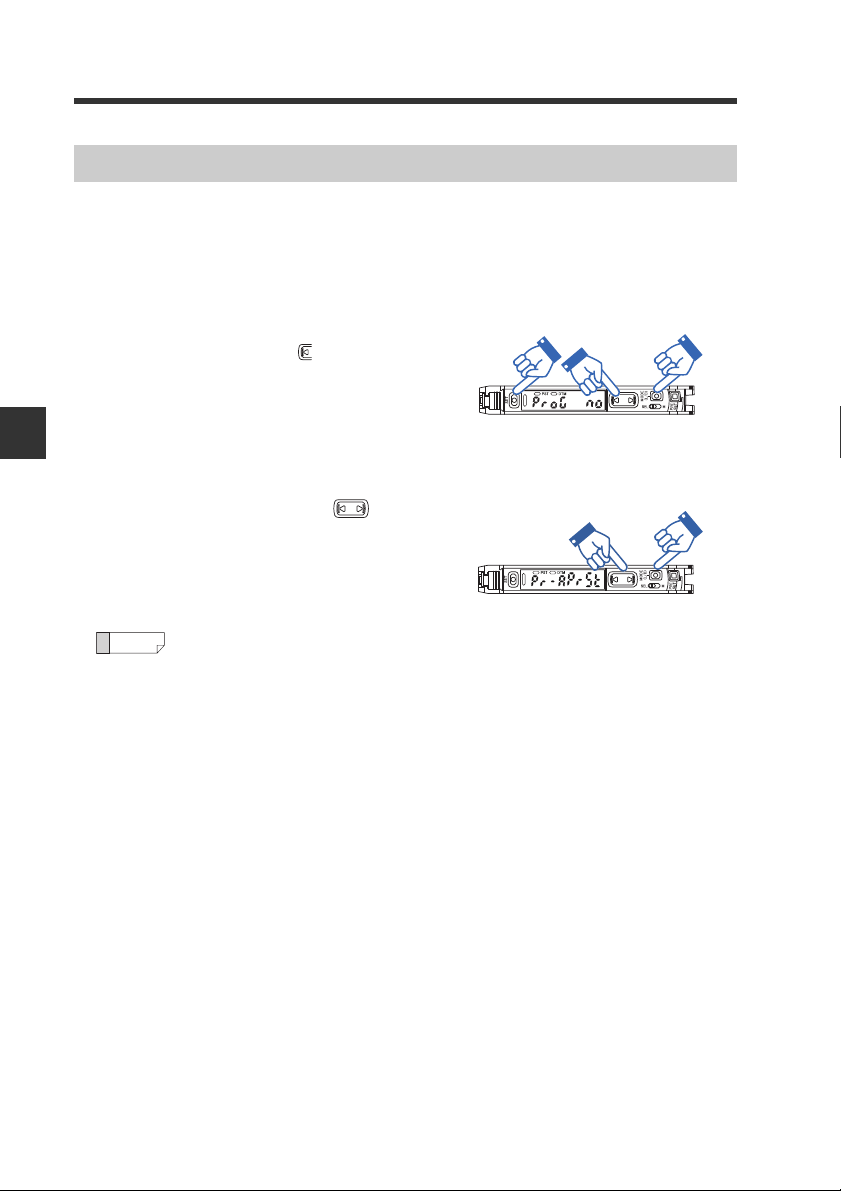

1
显示接收到的光强度时，请同时按住
[MODE]、 [SET] 和 按钮保持三秒钟或
更长时间。
显示 ProG YES 或 ProG no。
2
按一次 [MODE] 按钮。
3
执行预设定功能时，利用 按钮，选
定 Pr-A Std 不会更改模拟上限值，并在执
行预设定功能时，选定 Pr-A PrSt，按顺
序更改模拟上限值。按住 [MODE] 按钮。
设置 "Std" ( 默认 ) 时，即使使用各种预设定功能，模拟输出上限也不会变更。
模拟调整模式 （仅 FS-N11MN ）
