2-1 安装传感器放大器 2 安装和连接 2-3 - 数字光纤传感器 FS-N10 系列用户手册 - 连接多个放大器 一个主模块最多可连接 16 个扩充 模块。但是，请注意， 2 路输出将视为 2 路扩充 模 块。 • 如果连接除 N-b us （ KEYE NCE 节线系统）兼容传感器放大器 （包括 FS-N10 系列或 NU 系列通信模块 ） 之外的模块， 请与最近的 KEYENCE 办事处联系。 • 连接多个扩充模块前，请先关闭电…
2
安装和连接
2-2
- 数字光纤传感器 FS-N10 系列用户手册 -

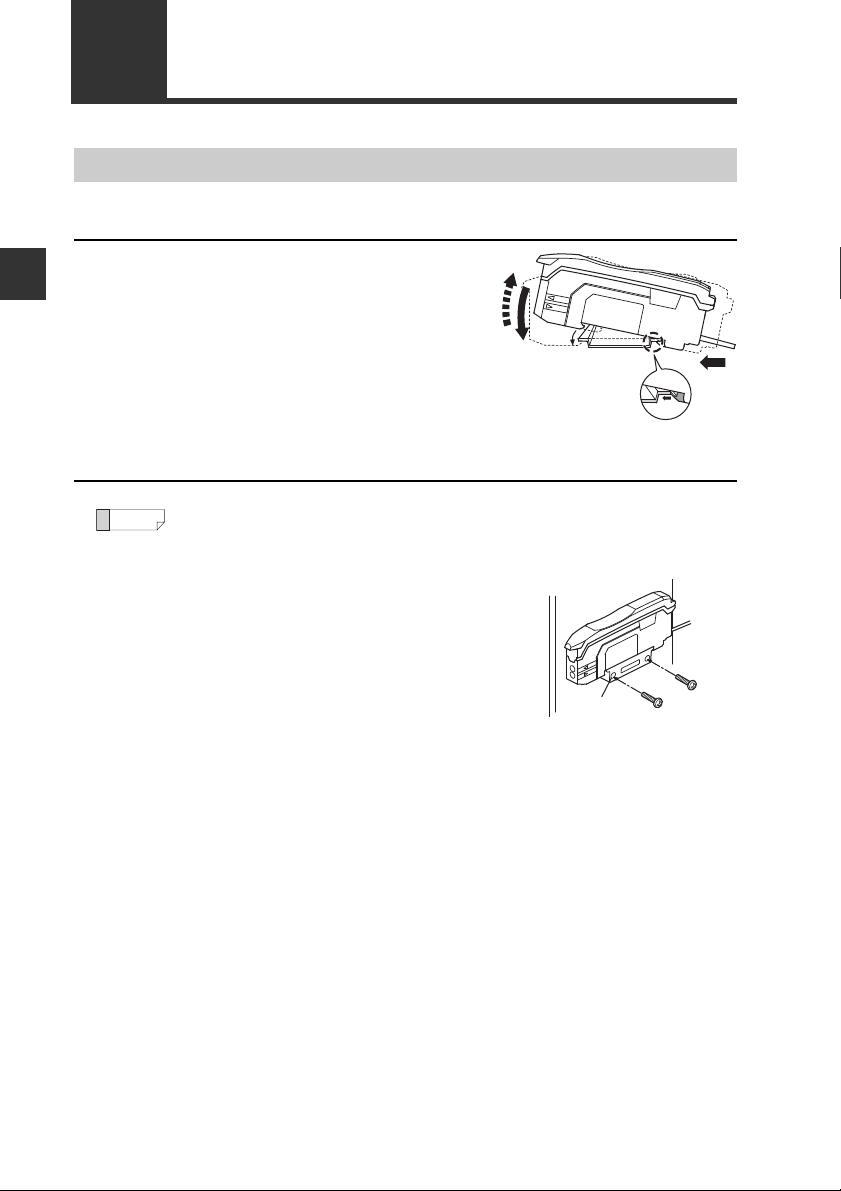

2-1 安装传感器放大器
安装在
DIN
导轨上
1
将设备主机底部的卡爪与 DIN 导轨对齐，如
右图所示。
按照箭头 (1) 所指方向推动主机的同时，按照
箭头 (2) 所指方向向下压。
2
要松开放大器，请按箭头 (3) 方向提起放大
器，同时按箭头 (1) 方向推。
安装在墙壁上
只有在独立使用主模块时，此方法才适用。如果主模块与扩充模块相连，请
使用安装到 DIN 导轨的方法。
1
使用与 " 安装到 DIN 导轨 " 相同的方式，将
放大器安装到放大器安装架 （OP-73880，单独
出售）上。
2
用两个 M3 螺丝固定该模块，如下所示。
安装传感器放大器
(3)
(2)
(1)
OP-73880
2-1 安装传感器放大器
2
安装和连接
2-3
- 数字光纤传感器 FS-N10 系列用户手册 -

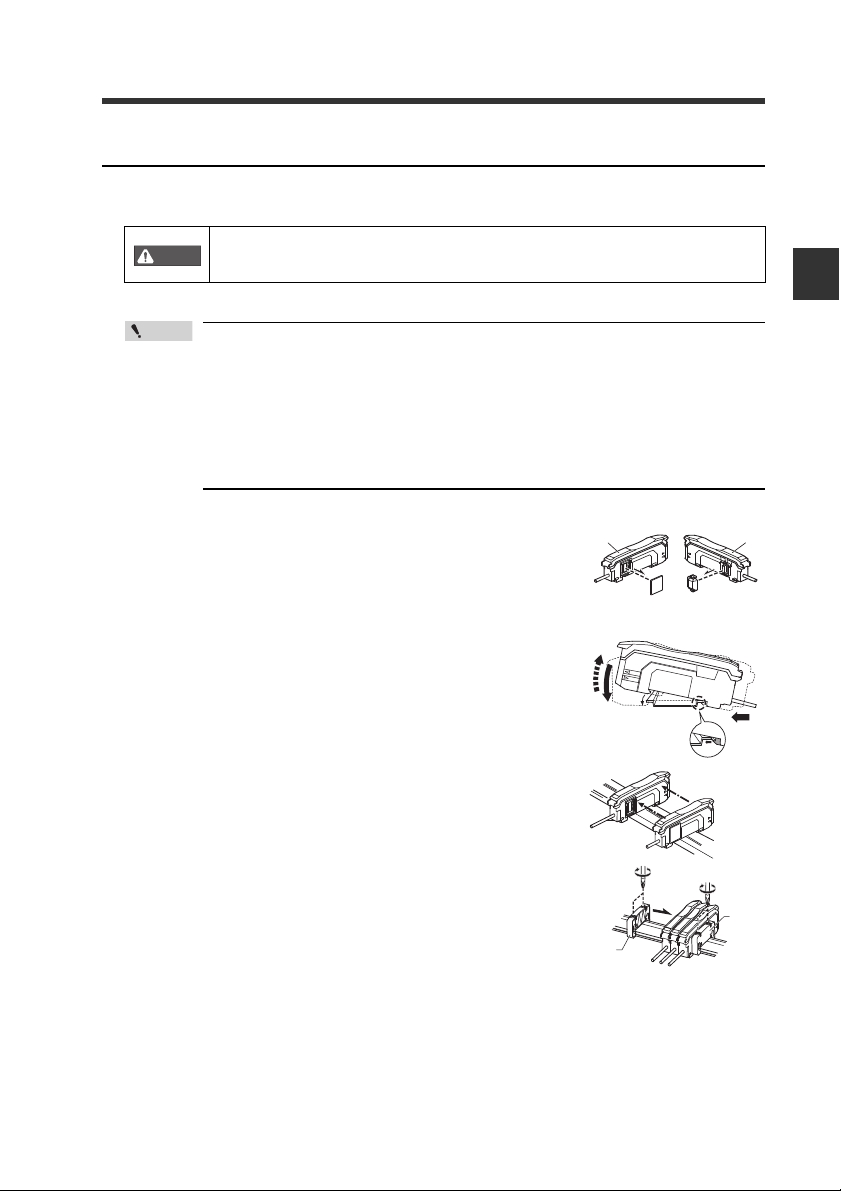

连接多个放大器
一个主模块最多可连接 16 个扩充模块。但是，请注意， 2 路输出将视为 2 路扩充模
块。
• 如果连接除 N-bus （KEYENCE 节线系统）兼容传感器放大器 （包括
FS-N10 系列或 NU 系列通信模块）之外的模块，请与最近的 KEYENCE
办事处联系。
• 连接多个扩充模块前，请先关闭电源。
• 不要直接用手触碰扩充连接器。
• 将 FS-N10 系列用作主模块时，如果扩充模块的电源电压范围小于
FS-N10 系列，则使用位于扩充模块电源电压范围之内的产品。
1
拆下主模块和扩充模块的保护盖。
2
将主模块和扩充模块安装到 DIN 导轨上。
3
将主模块与扩充模块安装到一起。将扩充模块的 2 个
卡槽与主模块侧面的凹槽啮合，直到听到 / 觉察到 " 咔
嗒 " 一声响。
4
将单独出售的终端模块 （OP-26751： 一组两个模块）
以步骤 (2) 相同的方式安装到 DIN 导轨上 （紧固扭
矩： 小于或等于 0.6N•m）。
5
紧固端部模块间的放大器。
使用十字螺丝刀紧固顶部的螺钉 （2 颗螺丝 x 2 个模
块）以固定末端模块。
连接多个放大器或一并安装主模块时，请安装在 DIN 导轨上或金属表面
上。
注
(3)
(2)
(1)
2-1 安装传感器放大器
2
安装和连接
2-4
- 数字光纤传感器 FS-N10 系列用户手册 -
· 接线之前，请务必关闭电源。
· 隔离不使用的每条输入或输出电缆。

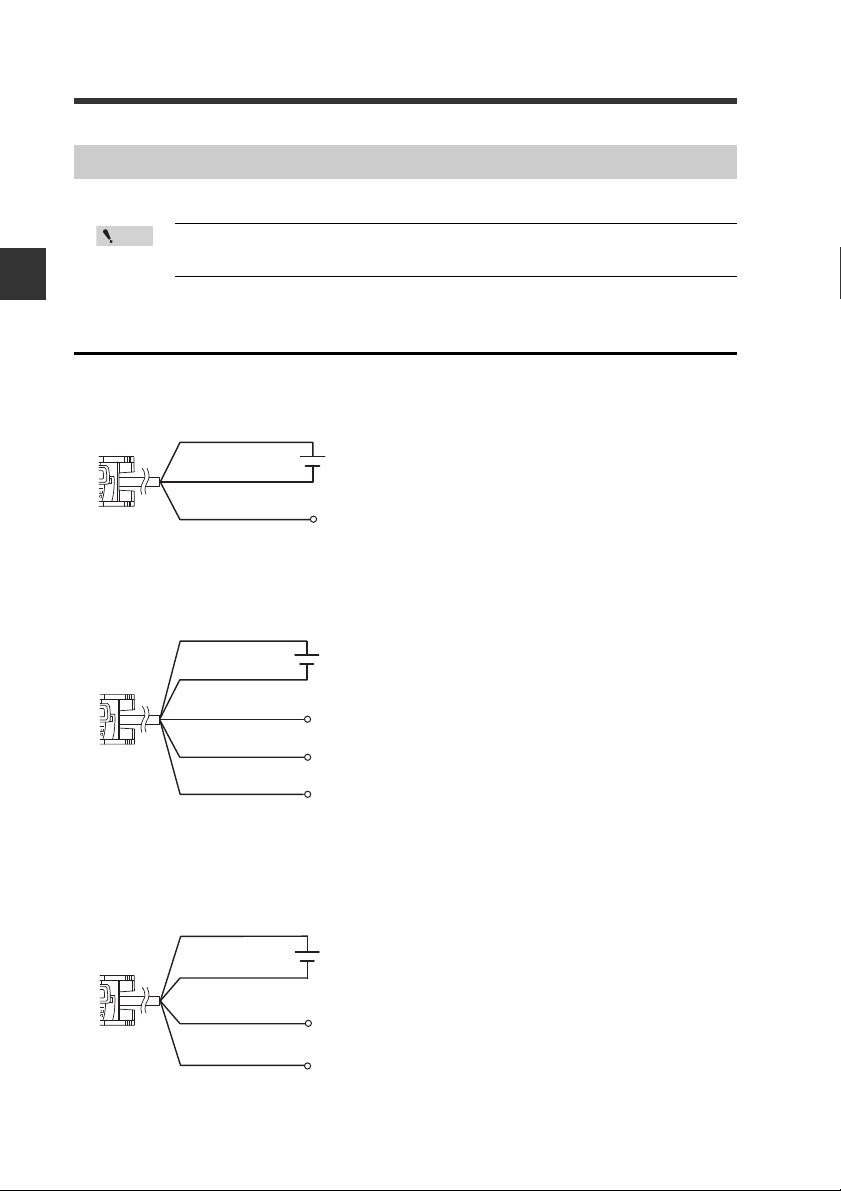

针对电缆类型的接线图
1 路输出型 (FS-N11/N12)
2 路输出型 (FS-N13/N14)
监视器输出类型 (FS-N11MN)
传感器放大器的接线图
注
*
*
12 24 VDC
*
FS-N11N/N11P
*
*
12 24 VDC
* FS-N13N/N13P
1
2
12 24 VDC
* 10 kΩ
1 5 V
*
