4-3 检测设定 (Func) 4 高级功能设置 4-8 - 数字光纤传感器 FS-N10 系列用户手册 - 下表列出了可以选择的检测模式 。 * 在 DA T U M 模式下，可 以在 LEv1 至 LEv3 范围内设定校正间隔。默认为 LEv1 。 此外，还可以在 0P (0%) 至 100P (100%) 范围内设定警告输出电平 。默认值为 50P 。 " 调整校正间隔 " （第 4-12 页） " …
4
高级功能设置
4-7
- 数字光纤传感器 FS-N10 系列用户手册 -
4-3 检测设定 (Func)
可用的定时器类型有三种。
* 反射型之光动作 (L-on) 模式和对照 / 回归反射型之遮光动作 (D-on) 模式示例
• 对于 2 路输出类型，可以分别为通道 1 和 2 设定不同的定时器功能和不同
的定时器时间。
" 输出 2 的输出定时器 " （第 4-38 页）
• 定时器只能控制传感器输出的开 / 关切换。
输出定时器
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
显示 功能
定时图表
*
toFF
不使用定时器功能。（默认设定）
oFFd
关闭延迟定时器
在检测信号消失以后的指定时间关
闭输出。
设置范围：1 至 9999 ms
默认值：10 ms
on-d
开启延迟定时器
在检测信号出现以后的指定时间开
启输出。该定时器在 ON 持续时间
受到限制时很有用，因为工件不稳
（例如由于振动的关系）。
设置范围：1 至 9999 ms
默认值：10 ms
Shot
单次定时器
在检测信号出现以后开启输出并在
指定的时间内保持开启状态。
设置范围：1 至 9999 ms
默认值：10 ms
OFF
ON
OFF
ON
OFF
ON
OFF
ON
4-3 检测设定 (Func)
4
高级功能设置
4-8
- 数字光纤传感器 FS-N10 系列用户手册 -
下表列出了可以选择的检测模式。
* 在 DATU M 模式下，可以在 LEv1 至 LEv3 范围内设定校正间隔。默认为 LEv1。
此外，还可以在 0P (0%) 至 100P (100%) 范围内设定警告输出电平。默认值为 50P。
" 调整校正间隔 " （第 4-12 页）
" 更改警告输出电平 " （第 4-13 页）
• 请参阅 "输出 2 的检测模式 " （第 4-35 页） 中关于 2 路输出类型模
块的通道 2 检测模式的详细内容。
• 有关灵敏度设定方法限制的详细信息，请参阅 "各检测模式限制 "（第
6-8 页）。
检测模式
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
显示 检测模式 功能 参考页
Std
正常检测 正常检测模式 （默认设定）
-
dtm1
DATUM1 模式
*
无工件时，接收光强度将始终校准为
"
100.0"，且亦校准设定值，使设定值与
接收光强度比始终保持恒定。
4-9
dtm2
DATUM2 模式
*
无工件时，接收光强度将始终校准为
".0"，且亦校准设定值，使设定值与接
收光强度比始终保持恒定。
4-11
ArEA
区域检测模式
只有在接收到的光强度超过给定范围
时，才进行检测。
4-14
_|~d
上升沿检测模式
只有在接收到的光强度增加时，才进
行检测。
4-16
~L_d
下降沿检测模式
只有在接收到的光强度降低时，才进
行检测。
4-16
注
4-3 检测设定 (Func)
4
高级功能设置
4-9
- 数字光纤传感器 FS-N10 系列用户手册 -

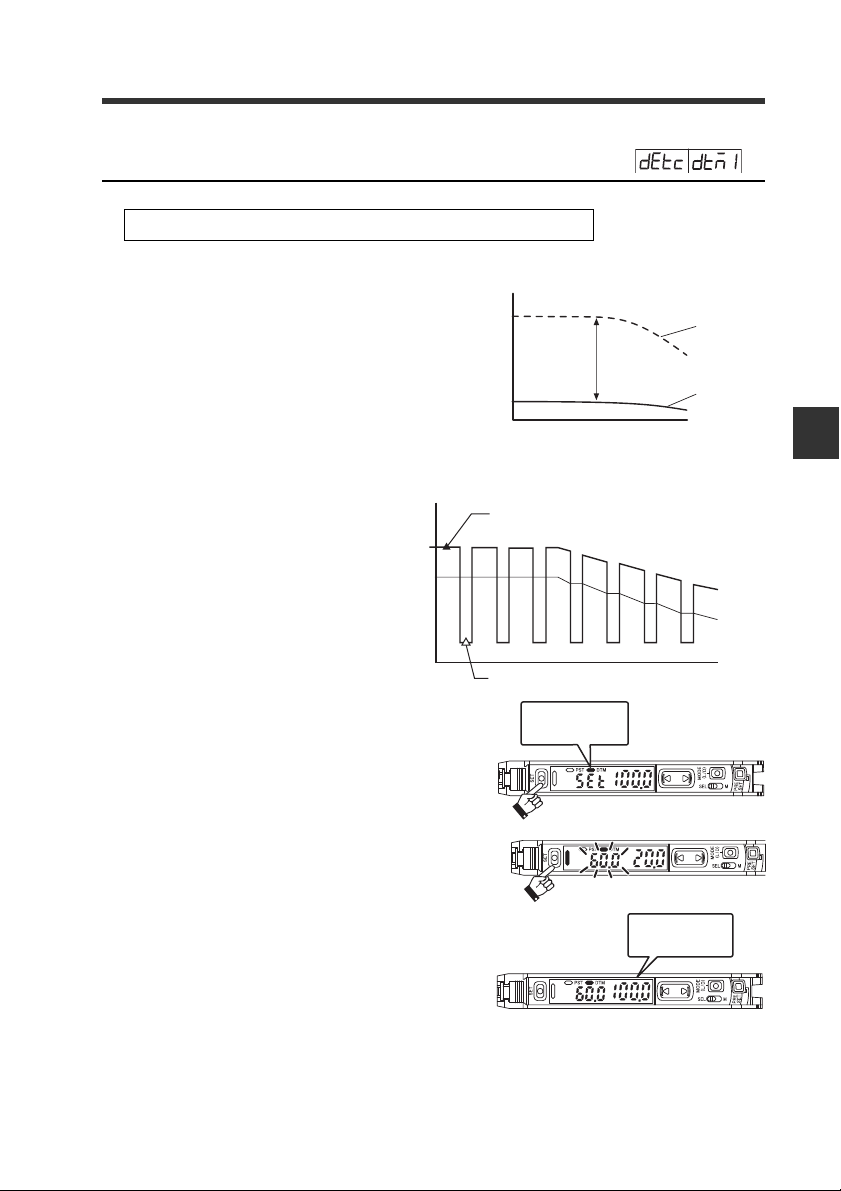

DA TUM1 模式
在 DATUM1 模式下，无工件时接收到的光强度
始终校正为 "100.0"。此外，设定值也会根据校正
量进行校正，以便设定值和接收到的光强度之比
保持不变，从而实现稳定检测。设定值的显示不
会发生变化。
DATUM 模式适用于接收到的光强度逐渐变化的
环境，例如，传感头易受污染或大幅温度变化影
响的环境。
DA TUM1 模式下的灵敏度设定
下面的灵敏度设定步骤是使用对照
/ 回归反射型传感头两点校准的一
个示例 （其中，当工件不存在时，
接收到的光强度为 "100.0" ；当工
件存在时，接收到的光强度为
"20.0"）。
1
在无工件的情况下，按下 [SET] 按钮。
2
在有工件的情况下，按下 [SET] 按钮。
在全光接收状态下接收到的光强度显示为
"100.0"。
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
"100.0"
"5.0"
0
100.0
100.0
20.0
60.0
60.0
1
2
1
2
DTM
"100.0"
