1-2 部件名称 1 使用之前 1-4 - 数字光纤传感器 FS-N10 系列用户手册 - 1 路输出类型 (FS-N11 /N12 /N11C /N12C /N11EN/N12 EN/N11 MN/N10 ) * 零线型未提供 (FS-N10) 。 显示 / 控制模块 项目 说明 ① -1 操作指示灯 （ 1 路输出 / 零线型） 显示当前输出 （检测） 状态。 ① -2 操作指示灯 (2 路输出类型 ) 分别显示通道…
1
使用之前
1-3
- 数字光纤传感器 FS-N10 系列用户手册 -

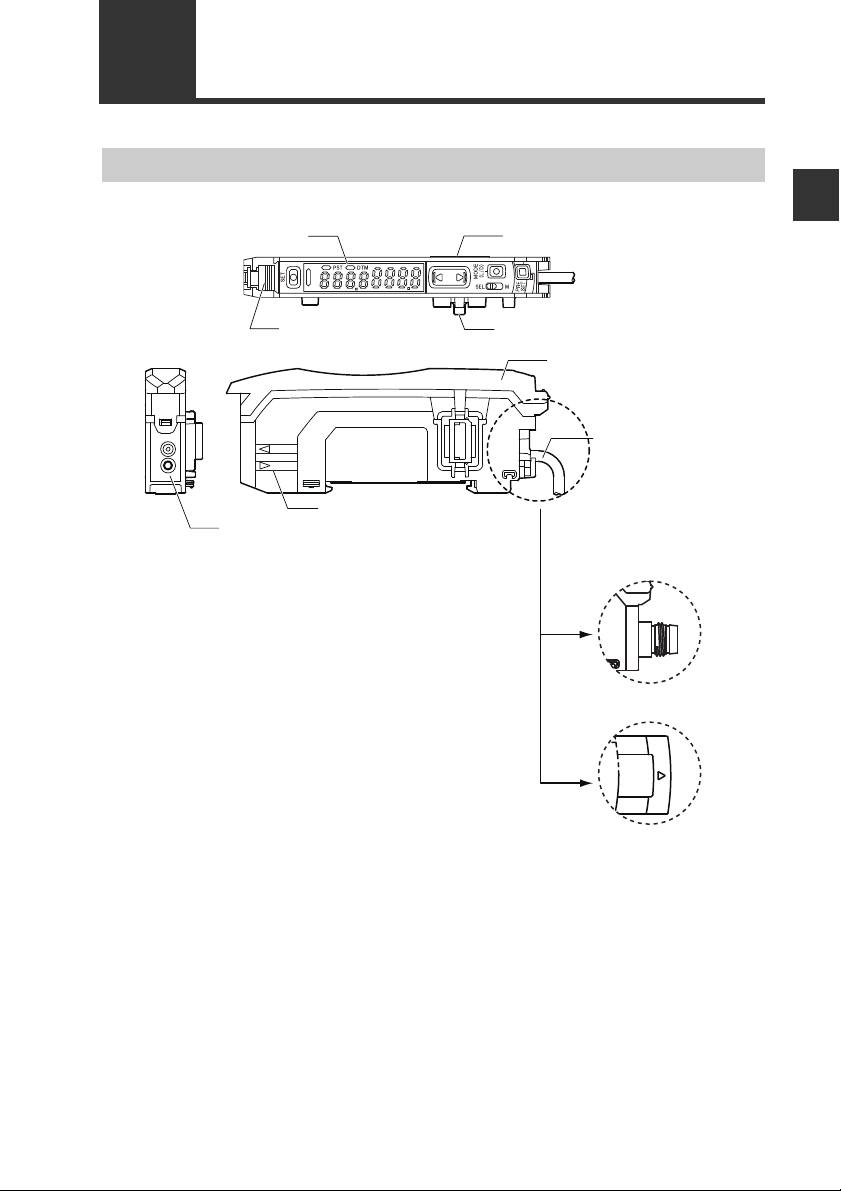

1-2 部件名称
*1 扩展保护盖已在出厂前安装。
*2 主模块上未提供 (FS-N11 □ /N13 □ )。
*3 未为零线型提供连接电缆 (FS-N10)。
传感器放大器
T
R
*3
*1
*1*2
(FS-N1
غ
/N1
غ
P)
M8
(FS-N1غCN/N1غCP)
e-CON
(FS-N1غEN)
1-2 部件名称
1
使用之前
1-4
- 数字光纤传感器 FS-N10 系列用户手册 -

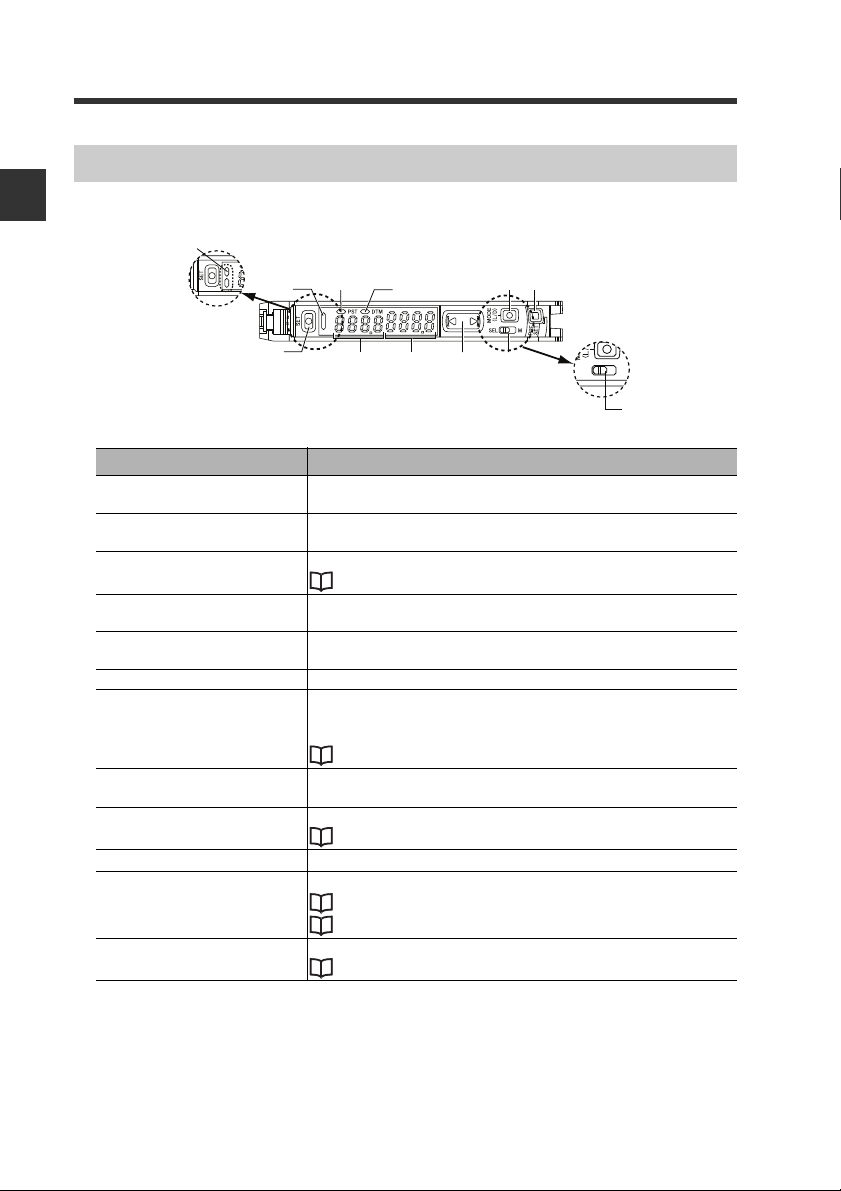

1 路输出类型 (FS-N11/N12/N11C/N12C/N11EN/N12EN/N11MN/N10)
* 零线型未提供 (FS-N10)。
显示 / 控制模块
项目 说明
① -1
操作指示灯
（1 路输出 / 零线型）
显示当前输出 （检测）状态。
① -2
操作指示灯
(2 路输出类型 )
分别显示通道 1 和 2 的当前输出 （检测）状态。
②
[SET] 按钮
设定灵敏度等时使用。
" 调整灵敏度 " （第 3-5 页）
③
设定值显示
（绿色显示）
显示此 7 段绿色指示灯区域中的设定值或高级设定项目。
④ 当前值显示 （红色显示）
以红色 7 段显示，显示当前值 （接收光强度）和详细设定的选择项
目。
⑤ 手动按钮 用于调整设定值或选择选项。
⑥ -1
功率选择开关
（1 路输出型）
*
更改功率模式。
SEL： 可让您使用基本设定的 " 更改功率模式 " 功能设定功率模式。
M： 将功率模式固定为 "MEGA 模式 "。
" 锁定在 MEGA 模式 " （第 3-22 页）
⑥ -2
通道切换开关
（2 路输出型）
*
在通道 1 和 2 之间切换，以配置接收到的光强度显示或灵敏度设定。
⑦
[PRESET] 按钮
用于预设定或设定值或参数。
" 预设定功能 " （第 3-6 页）
⑧
[MODE] 按钮 用于切换 L-on/D-on、进行高级设定或确认选择。
⑨
DTM 指示灯
当 DATUM 模式处于有效状态时亮起。
"DATUM1 模式 " （第 4-9 页）
"DATUM2 模式 " （第 4-11 页）
⑩
PST 指示灯
当预设定值已设定时亮起。
" 预设定功能 " （第 3-6 页）
①-1
①-2
⑨
⑩
③
④
⑤
⑥-1
⑥-2
②
⑧
⑦
12
1
使用之前
1-5
- 数字光纤传感器 FS-N10 系列用户手册 -
1-3 型号说明
下面说明产品名称中使用的数字和字母：
(1) 放大器类型
0: 扩充模块 （零线）
1: 主模块 （1 路输出）
2: 扩充模块 （1 路输出）
3: 主模块 （2 路输出）
4: 扩充模块 （2 路输出）
(2) 特殊类型
（无）：标准
M ：监视器输出
(3) 电缆类型
（无）：2 米电缆
C ：M8 连接器
E ： e-CON 连接器
(4) 输出类型
N：NPN
P：PNP
型号
(1) 放大器类型 (2) 特殊类型 (3) 电缆类型 (4) 输出类型
FS-N11N
主模块 （
1
路输出）
标准
2 米电缆
NPN 输出
FS-N11P
主模块 （
1
路输出）
PNP 输出
FS-N12N
扩充模块 （
1
路输出）
NPN 输出
FS-N12P
扩充模块 （
1
路输出）
PNP 输出
FS-N11CN
主模块 （
1
路输出）
M8 连接器
NPN 输出
FS-N11CP
主模块 （
1
路输出）
PNP 输出
FS-N12CN
扩充模块 （
1
路输出）
NPN 输出
FS-N12CP
扩充模块 （
1
路输出）
PNP 输出
FS-N11EN
主模块 （
1
路输出）
e-CON 连接器 NPN 输出
FS-N12EN
扩充模块 （
1
路输出）
FS-N11MN
主模块 （
1
路输出）
监视器输出
2 米电缆 NPN 输出
FS-N13N
主模块 （
2
路输出）
标准
2 米电缆
NPN 输出
FS-N13P
主模块 （
2
路输出）
PNP 输出
FS-N14N
扩充模块 （
2
路输出）
NPN 输出
FS-N14P
扩充模块 （
2
路输出）
PNP 输出
FS-N13CP
主模块 （
2
路输出）
M8 连接器 PNP 输出
FS-N14CP
扩充模块 （
2
路输出）
FS-N10
扩充模块 （零线） － － －
FS-N1
(1) (2) (3) (4)
