4-3 检测设定 (Func) 4 高级功能设置 4-22 - 数字光纤传感器 FS-N10 系列用户手册 - 可自动调节模拟输出，可将接收 光强度 " 100.0 " 的输出设置为 5 V 。此功能与各种预设 定功能同时使用。频繁使用预设 定功能作为模拟输出时，可使用此 功能，使输出始终 按照 " .0 至 100.0 " 的顺序显示等等。 * 2011 年 3 月 10 日之前出厂的 FS-N…
4-3 检测设定 (Func)
4
高级功能设置
4-21
- 数字光纤传感器 FS-N10 系列用户手册 -
FS-N11MN 配有模拟电压输出功能。
在初始设定中，电压输出范围介于 1-5 V 之间，对应的接收光强度为 0 至 4000。
对应 5V 模拟电压的接收光强度可在如下所规定的范围内更改：
设定对应
5V
接收光强度的范围：
50
至
65535
*
（初始值：
4000
)
设定对应
1V
接收光强度的范围：
0
固定 （不能更改）
0
* 在 2011 年 3 月 10 日出厂前的 FS-N11MN 范围变为 100 - 9999。
•
使用预设定功能和
D ATUM1/2
模式校正的接收光强度未反映在模拟输出中。
• 使用工作预设功能、最高灵敏度预设定功能或全自动预设定功能时，进行
校正以使变为 ".0" 的光强度与 1V 的模拟电压相对应。
• 启用各种预设定功能时，按下模拟缩放设定屏幕上的 [PRESET] 按钮自
动设置模拟输出调节值，以使 5V 将输出为当前值 "100.0"。
• 若已更改模拟调整模式，则每次执行预设定时，模拟输出调节值将自动设
置。（通过预设定而做出的校正已反映在模拟输出中。）
" 模拟输出调节 （仅 FS-N11MN） " （第 4-21 页）
• 使用零点迁移功能对接收光强度的校正已反映在模拟输出中。
模拟输出调节 （仅 FS-N11MN）
有关设定方法的信息，请参阅
第
4-2
页
"
检测设定
(Func)"
。
50
1V
5V
4000
65535
注
4-3 检测设定 (Func)
4
高级功能设置
4-22
- 数字光纤传感器 FS-N10 系列用户手册 -
可自动调节模拟输出，可将接收光强度 "100.0" 的输出设置为 5 V。此功能与各种预设
定功能同时使用。频繁使用预设定功能作为模拟输出时，可使用此功能，使输出始终
按照 ".0 至 100.0" 的顺序显示等等。
* 2011 年 3 月 10 日之前出厂的 FS-N10 系列未提供。
1
显示接收到的光强度时，请同时按住
[MODE]、 [SET] 和 按钮保持三秒钟或
更长时间。
显示 ProG YES 或 ProG no。
2
按一次 [MODE] 按钮。
3
执行预设定功能时，利用 按钮，选
定 Pr-A Std 不会更改模拟上限值，并在执
行预设定功能时，选定 Pr-A PrSt，按顺
序更改模拟上限值。按住 [MODE] 按钮。
设置 "Std" ( 默认 ) 时，即使使用各种预设定功能，模拟输出上限也不会变更。
模拟调整模式 （仅 FS-N11MN ）
4
高级功能设置
4-23
- 数字光纤传感器 FS-N10 系列用户手册 -

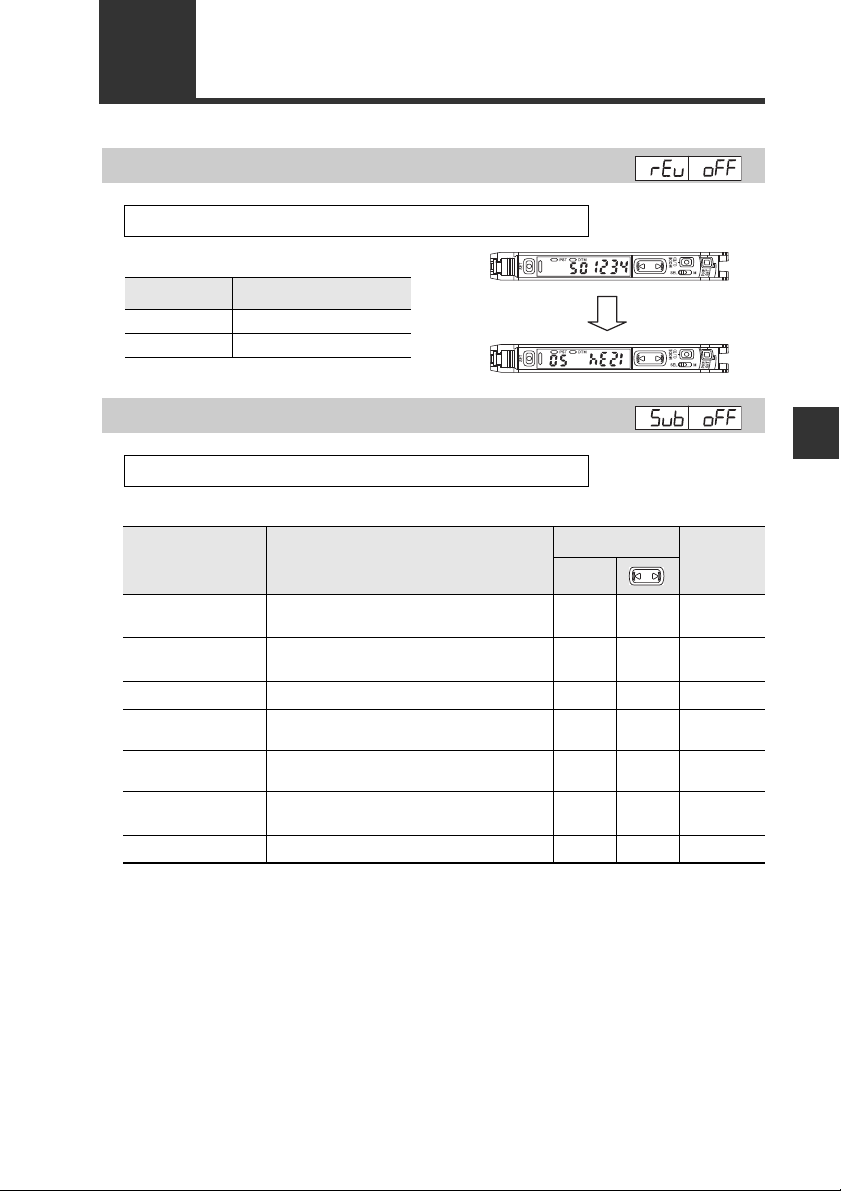

4-4 显示设定 (diSP)
当前值与设定值会反转显示。
除接收光强度与设定值外，可在子显示区显示下列信息。
有：可以进行操作。无：不能进行操作。
*1
对于外部校准，可以操作
[SET]
按钮以设定值 （最多
"9999"
）。
*2
显示值指在执行各预设定功能或零点迁移功能前的值。
*3 如检测模式设定为 DATUM1 模式或 DATUM2 模式，则为显示 DATUM 纠正前的
值。
*4 如检测模式设定为 DATUM1 模式或 DATUM2 模式，无法选定过量增益保持显示。
*5
如果检测模式设置为区域检测模式、上升沿检测模式或下降沿检测模式，则会显示
no
/
nC
。
*6 设置为边缘检测模式模式时，无法选择条形显示、过量增益显示与过量增益保持显
示。
显示反转
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
显示 功能
oFF (OFF)
正常显示 （默认设定）
on (ON)
反转后显示
子显示区
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
显示 信息
操作按钮
参考
页
[SET]
oFF (OFF)
无子显示区内容 （设定值 /
接收到的光强度）（默认设定）
有有
-
StdE
（Extension）
*2
扩展显示 （最多显示 5 位数字）
无
*1
无
4-24
bAr (Bar)
*6
条形显示（条状过量增益 / 接收光强度）
有有
4-24
PEr (Percent)
*6
过量增益 (%) 显示 （条状过量增益 / 过
量增益）
有有
4-25
HLd(Hold)
*3
接收到的光强度保持显示
（可选择 5 种类型）
有无
4-25
HLdP
(Percent Hold)
*4*6
过量增益保持 (%) 显示（可选择 5 种类
型）
有无
4-27
Ldon (L-on/D-on)
L-on/D-on 显示 (no/nC 显示 )
*5
有无
4-27
