4-4 显示设定 (diSP)
4
高级功能设置
4-24
- 数字光纤传感器 FS-N10 系列用户手册 -

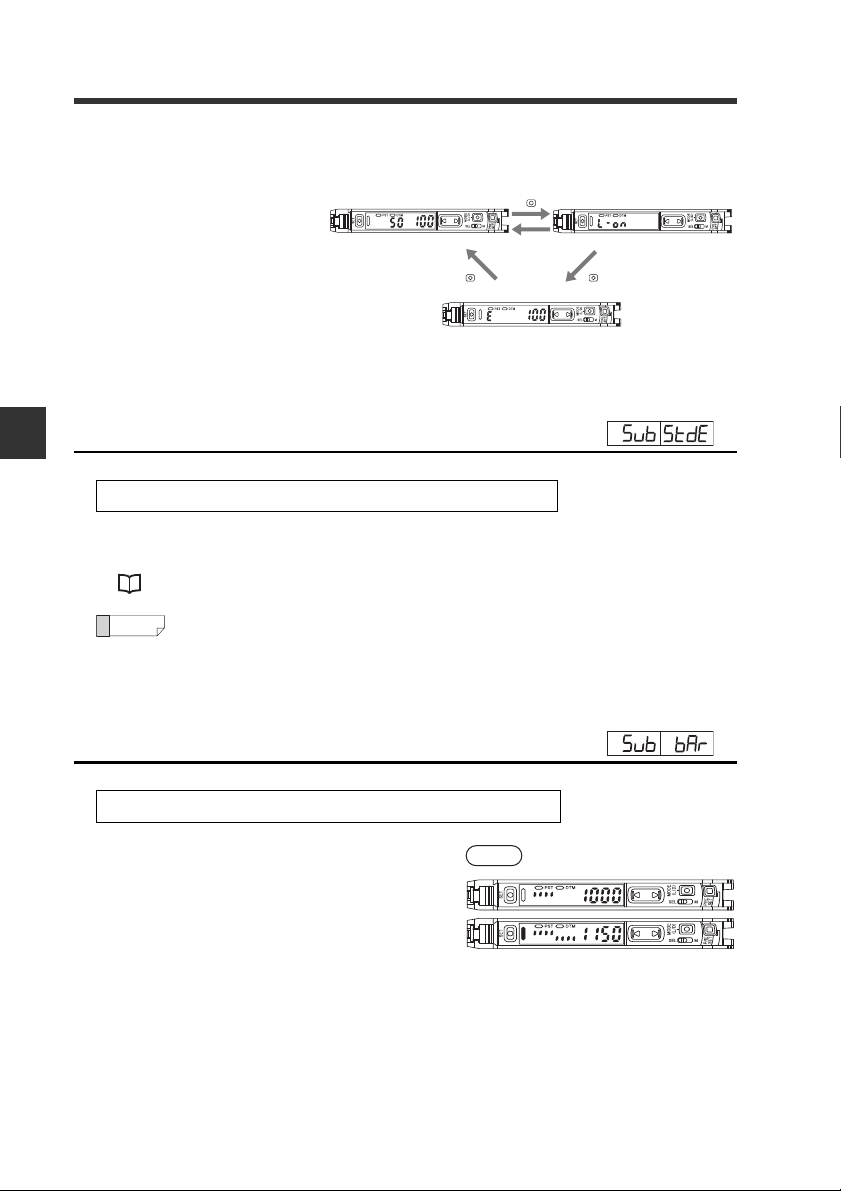

显示子显示区
选择所需的子显示区以
后，在正常显示状态 （设
定值 / 接收到的光强度）
下按 [MODE] 按钮两次。
再按一次 [MODE] 按钮以
恢复为正常显示。
扩充显示
通常显示为四位数接收光强度会扩展到五位显示。
能够显示的最高接收光强度值根据电源模式与显示增益各不相同。有关详细信息，请参
阅 "显示增益 " （第 4-32 页）。
• 设定值的上限始终为四位数值 （9999）。无法设定更大的值。
• 扩展显示期间，不能执行各预设定功能、零点迁移功能与各项校准功能。
• 扩展显示时，无法利用各预设定功能、零点迁移功能、各 DATUM 模式、
或边缘检测模式校准接收光强度。
条形显示
接收到的光强度可以显示为条形图。
条形以实时方式显示，范围为 85% - 115%，
间隔为 5%，其中 100% 为设定值。
最多显示八个条形。
L-on/D-on
MODE
MODE MODE
3
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
მஂ
如果设定值为 1000：
4-4 显示设定 (diSP)
4
高级功能设置
4-25
- 数字光纤传感器 FS-N10 系列用户手册 -

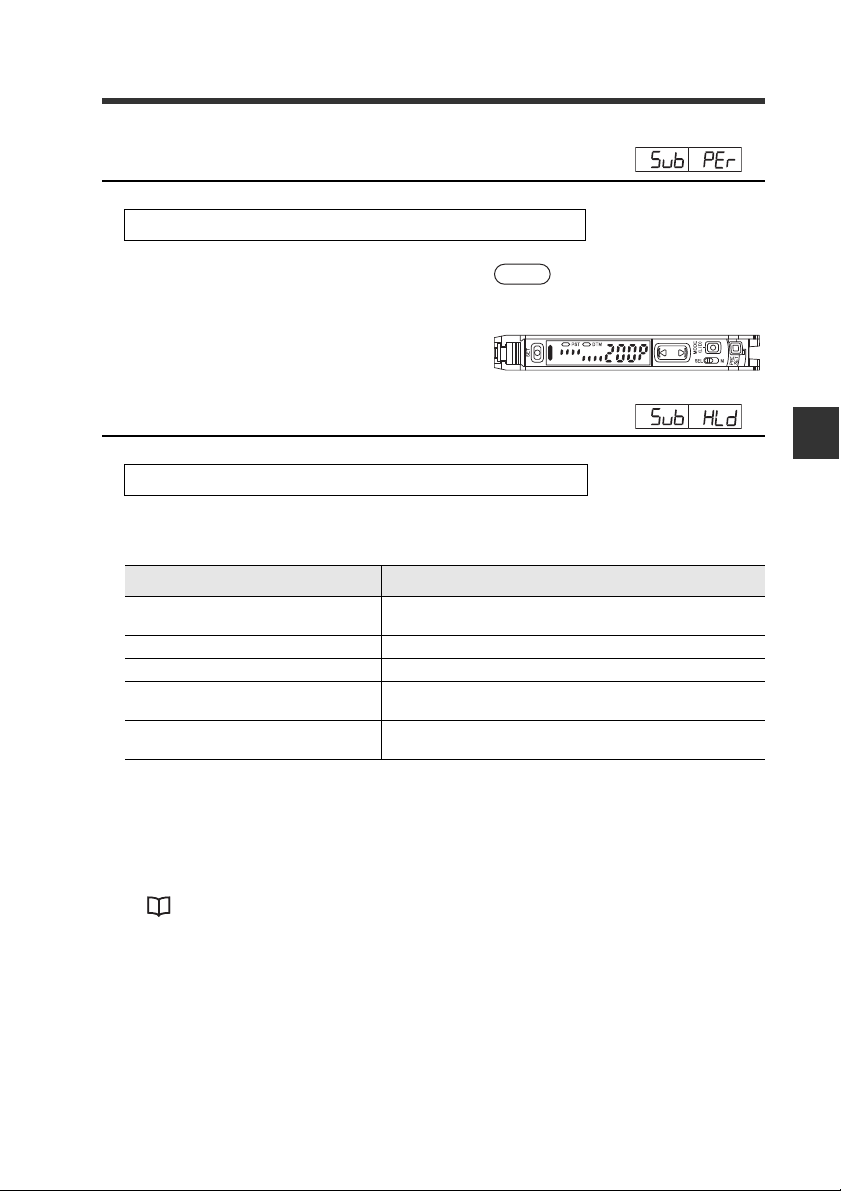

过量增益 (%) 显示
接收到的光强度显示为相对于设定值的过量增益
*
。
在屏幕上，接收到的光强度显示为条形图和百分比
数字。
*
过量增益
=
（接收到的光强度
/
设定值）
x 100
光强度保持显示
接收到的光强度的最大峰值和最小谷值可以连续显示。您可以从五种可能的显示组合
中进行选择：
如何重设保存的值
要重设当前保存的峰值和 / 或谷值，请使用以下步骤之一：
• 同时按住 [MODE] 和 [SET] 按钮。
• 将外部输入 (in ) 设定为 " 复位输入 (rSt) " 并使粉红色引线 （引脚 (2) ）短路。
" 外部输入 " （第 4-17 页）
• 关闭电源。
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
მஂ
如果设定值为 1000 并且接
收到的光强度为 2000
(200%) ：
有关设定方法的信息，请参阅 第 4-2 页 " 显示设定 (diSP)"。
显示 显示的值
Std （Standard)
每当当前接收到的光强度分别低于或高于设定值时，
更新峰值或谷值。（默认设定）
P~P_ (Peak Max/Peak Min)
显示自电源开启以来峰值的最大值和最小值。（累积）
b~b_ (Bottom Max/Bottom Min)
显示自电源开启以来谷值的最大值和最小值。（累积）
P_b~ (Peak Min/Bottom Max)
显示自电源开启以来峰值的最小值和谷值的最大值。
（累积）
P~b_ (Peak Max/Bottom Min)
显示自电源开启以来峰值的最大值和谷值的最小值。
（累积）
4-4 显示设定 (diSP)
4
高级功能设置
4-26
- 数字光纤传感器 FS-N10 系列用户手册 -

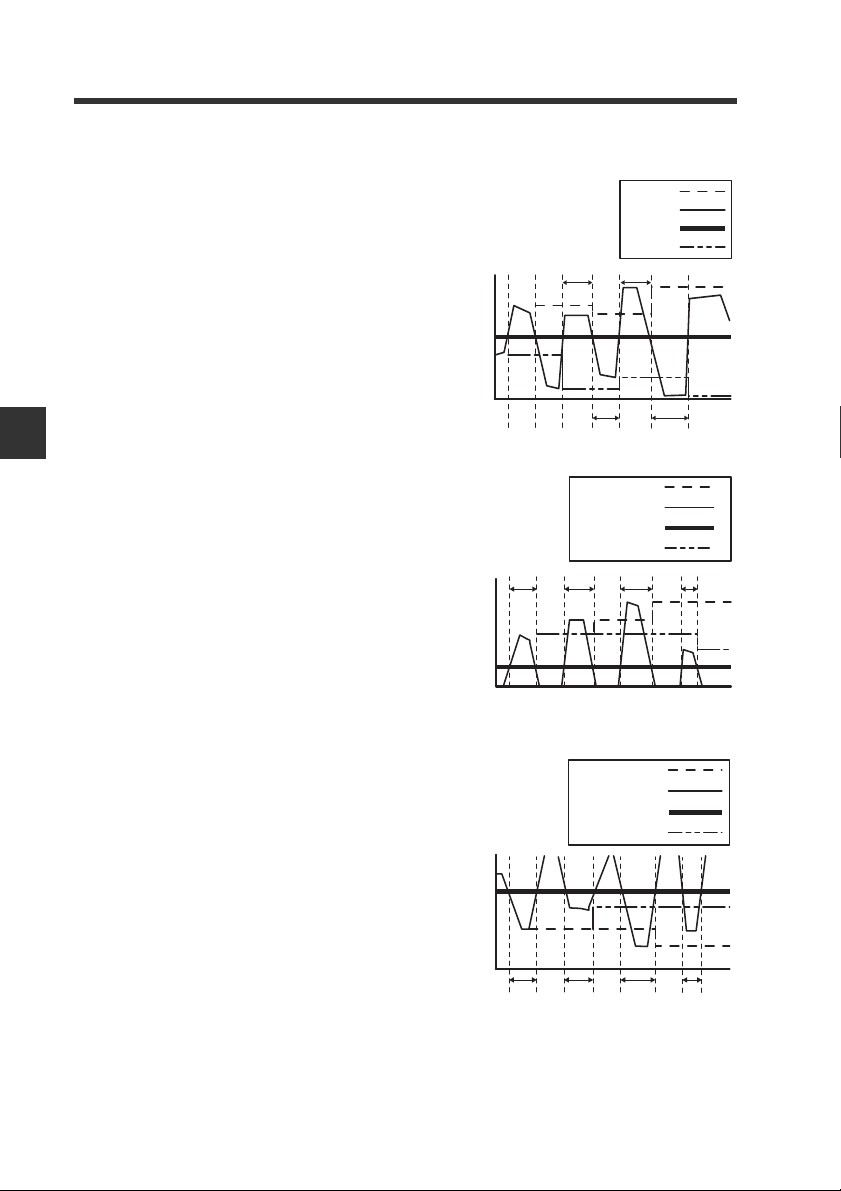

标准设定 (Std ) 的定时图表
[
峰值
]
• 接收光强度 > 设定值为 ( (1) , (3) , 等等 ) 时的
样本。
• 如当前接收光强度低于设定值，则会更新之前
的峰值。
[
谷值
]
• 接收光强度 < 设定值为 ( (2) , (4) , 等等 ) 时的
样本。
• 如当前接收光强度高于设定值，则会更新之前
的谷值。
峰值的定时图表
[ 累积最高峰值 ]
• 当前接收光强度 > 设定值为 ( (1) 至 (4) ) 时的
样本。
•
如当前接收光强度低于设定值，则对比之前峰值
与当前峰值。如当前峰值较高，则更新该值。
[ 累积最低峰值 ]
• 当前接收光强度 > 设定值为 ( (1) 至 (4) ) 时的
样本。
•
如当前接收光强度低于设定值，则对比之前峰值
与当前峰值。如当前峰值较低，则更新该值。
谷值的定时图表
[
累积最高峰值
]
• 当前接收光强度 < 设定值为 ( (1) 至 (4) ) 时的
样本。
• 如当前接收光强度高于设定值，则对比之前谷
值与当前谷值。如当前谷值较高，则更新该
值。
[
累积最低谷值
]
• 当前接收光强度 < 设定值为 ( (1) 至 (4) ) 时的
样本。
• 如当前接收光强度高于设定值，则对比之前谷
值与当前谷值。如当前谷值较低，则更新该
值。
(2)
(1) (3)
(4)
(2)(1) (3) (4)
(2)
(1) (3)
(4)
