2-1 安装传感器放大器 2 安装和连接 2-5 - 数字光纤传感器 FS-N10 系列用户手册 - 针对 M8/e-CON 连接器类型的接线 图 M8 连接器， 1 路输出型 (FS-N11C /N12C ) e-CON 连接器， 1 路输出型 (FS-N11EN/N12EN) M8 连接器， 2 路输出型 (FS-N13CP/N14CP) OP-73864/OP-73865 的引脚和引线颜 色 12 2…
2-1 安装传感器放大器
2
安装和连接
2-4
- 数字光纤传感器 FS-N10 系列用户手册 -
· 接线之前，请务必关闭电源。
· 隔离不使用的每条输入或输出电缆。
针对电缆类型的接线图
1 路输出型 (FS-N11/N12)
2 路输出型 (FS-N13/N14)
监视器输出类型 (FS-N11MN)
传感器放大器的接线图
注
*
*
12 24 VDC
*
FS-N11N/N11P
*
*
12 24 VDC
* FS-N13N/N13P
1
2
12 24 VDC
* 10 kΩ
1 5 V
*
2-1 安装传感器放大器
2
安装和连接
2-5
- 数字光纤传感器 FS-N10 系列用户手册 -

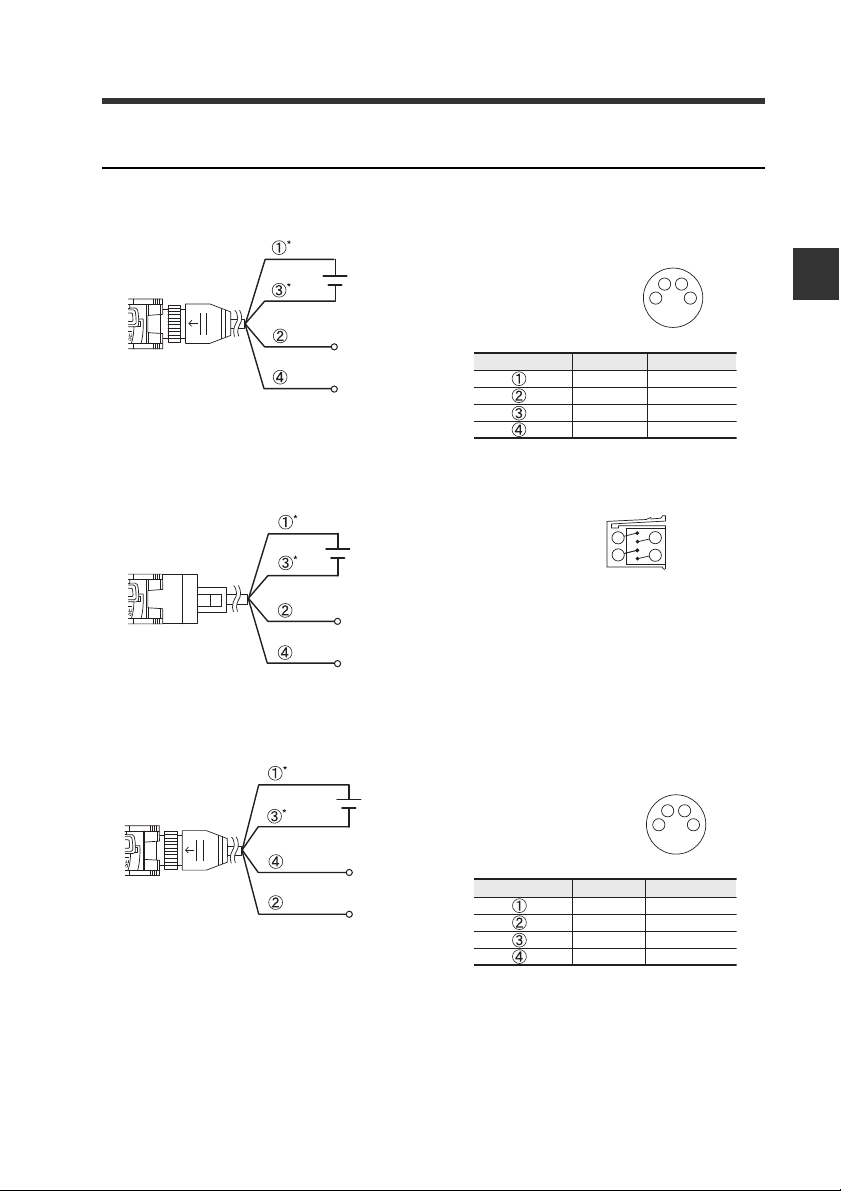

针对
M8/e-CON
连接器类型的接线图
M8 连接器， 1 路输出型 (FS-N11C/N12C)
e-CON 连接器， 1 路输出型 (FS-N11EN/N12EN)
M8 连接器， 2 路输出型 (FS-N13CP/N14CP)
OP-73864/OP-73865 的引脚和引线颜色
12
24 VDC
* FS-N11CN/N11CP
1
2
3
4
M8
已连接引脚编号
接线颜色
12 24 VDC
0 V
功能
12 24 VDC
* FS-N11EN
e-CON
1
2
3
4
OP-73864/OP-73865 的引脚和引线颜色
12 24 VDC
* FS-N13CP
1
2
1
2
3
4
M8
12 24 VDC
0 V
1
2
已连接针脚编号
接线颜色
功能
2
安装和连接
2-6
- 数字光纤传感器 FS-N10 系列用户手册 -

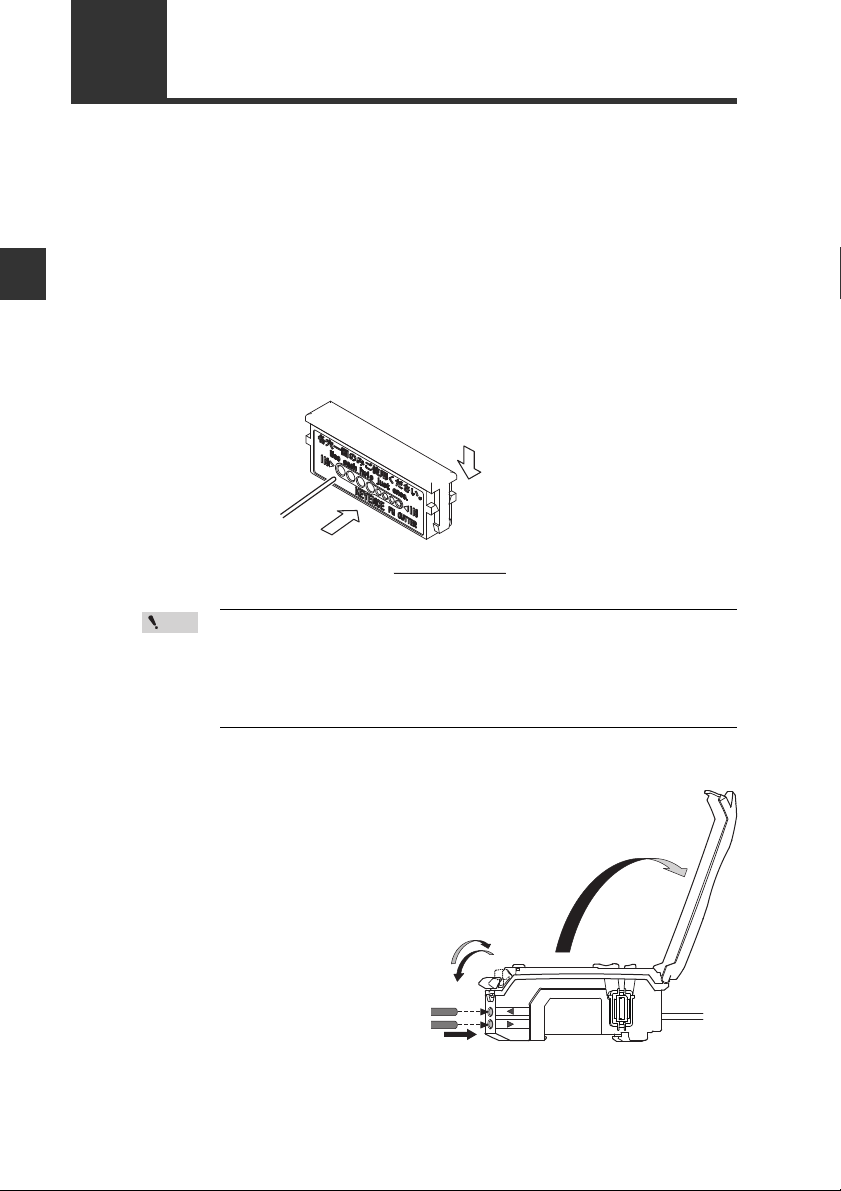

2-2 连接光纤模块
本节介绍连接光纤模块的步骤和操作预防措施。
1
安装光纤模块。
安装以后，请检查传感器的发射端和接收端是否分开有一段距离。 另外请检查光
轴是否已对齐。
2
如果光纤模块是自由切割类型，请切掉光纤的多余部分。
(1) 将光纤插入切断器的孔中。
(2) 快速按下刀片一次切断光纤。
如果不遵照下面的注意事项，可能会导致表面切割不当，从而缩短检测
距离。
· 切割光纤模块时，请务必使用灰色的光纤切断器 (OP-87098)
· 一次切断光纤模块，不要将刀片停在中间。
· 请勿在同一个孔中切割两次。
3
按箭头 (1) 方向开启防尘罩。
4
按箭头
(2)
方向向下移动光纤锁定杆。
(2)
(1)
从写有文字的一侧
(OP-87098)
注
(1)
(2)
(3)
