2-2 连接光纤模块 2 安装和连接 备忘录 2-8 - 数字光纤传感器 FS-N10 系列用户手册 -
2-2 连接光纤模块
2
安装和连接
2-7
- 数字光纤传感器 FS-N10 系列用户手册 -
5

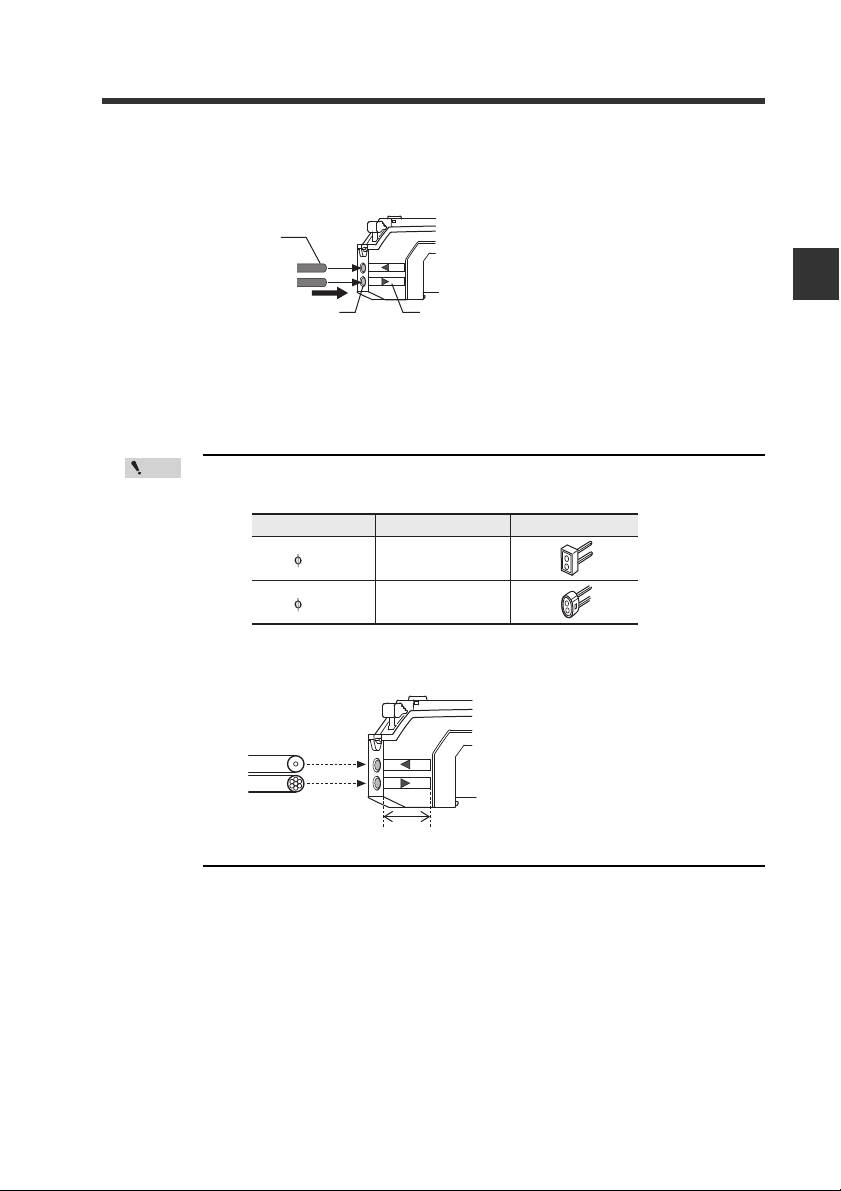

将光纤模块插入放大器上的光纤连接端口。
插入光纤模块，直到其到达发射 / 接收指示灯的位置 （大约 14 mm）。
6
按箭头 (3) 方向向后移动光纤锁定杆，以固定光纤。
· 如果使用较细的光纤模块，则必须用细光纤附带的转接头。
请务必使用与细光纤模块匹配的转接头。
· 要将同轴反射光纤模块连接到放大器，请将单芯光纤连接到发射端 (T)，
将多芯光纤连接到接收端 (R)。
注
电缆外径
1.3
1.0
转接头
A
(OP-26500)
B
(OP-26501)
外观
T
R
2-2 连接光纤模块
2
安装和连接
备忘录
2-8
- 数字光纤传感器 FS-N10 系列用户手册 -
3
3-1
- 数字光纤传感器 FS-N10 系列用户手册 -
基本操作
本章说明操作和设定传感器放大器的基本指令。
3-1 快速参考............................................................. 3-2
3-2 切换输出............................................................. 3-4
3-3 调整灵敏度 ......................................................... 3-5
3-4 将当前接收光强度设置为 0 （零点迁移）......... 3-16
3-5 发光 / 接收光强度调整 （饱和取消）................. 3-18
3-6 加载推荐设置 （菜单功能）.............................. 3-19
3-7 初始化............................................................... 3-21
3-8 锁定在 MEGA 模式........................................... 3-22
3-9 禁用按键操作.................................................... 3-23
