4-3 检测设定 (Func)
4
高级功能设置
4-13
- 数字光纤传感器 FS-N10 系列用户手册 -

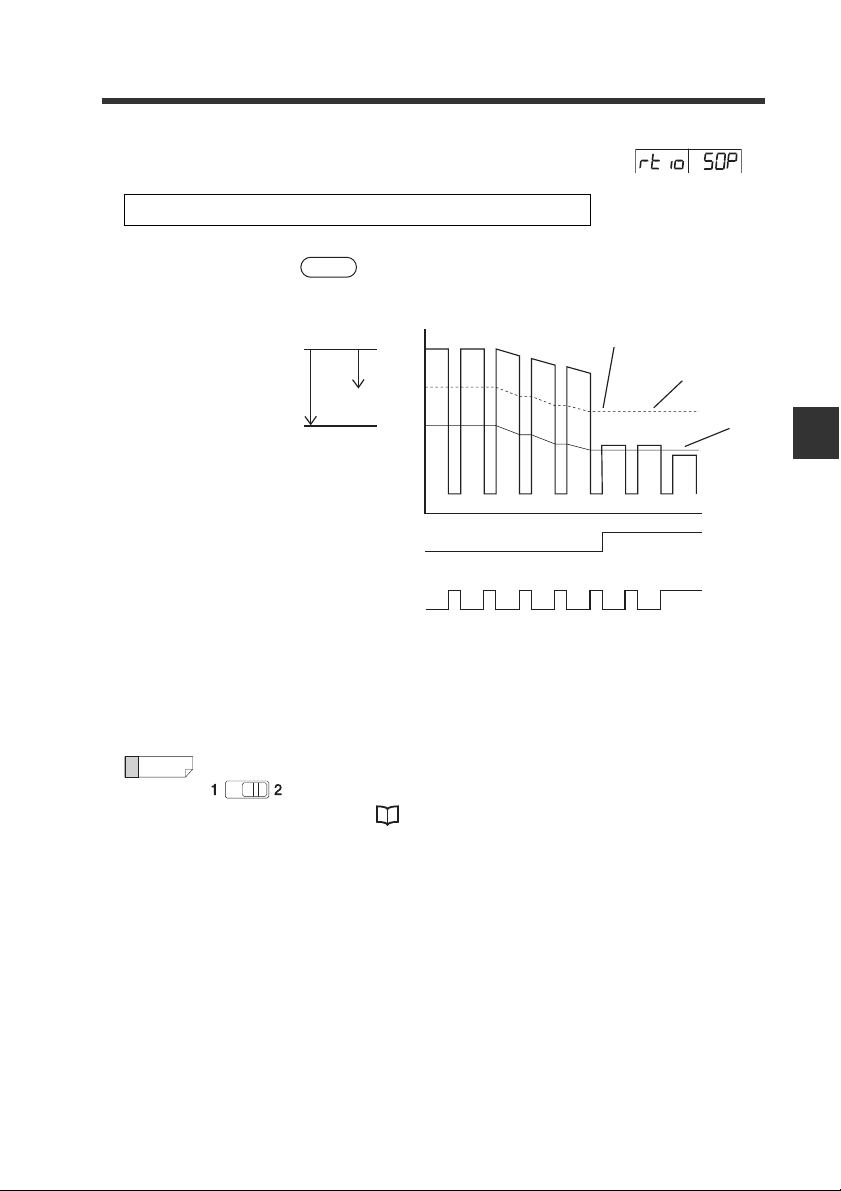

更改警告输出电平
检测到接收到的光强度
的较小变化量并未引起
输出开启，模块进入报
警模式。如果接收到的
光强度持续保持在警告
水平和设定水平之间，
接收到的光强度校正会
停止， DTM 指示灯会
闪烁且模块进入报警模
式。
可以在 0P (0%) - 100P
(100%) 范围内设定输
出警告的水平。
(默认值： 50P (50%) ）。
• 100P (100%) ：如果接收到的光强度会变化，则模块不会进入报警模式。
• 50P (50%) ：如果没有检测到工件，当接收到的光强度低于接收到的光强度和
设定值的中间值时，模块进入报警模式。
• 0P (0%) ：即使接收到的光强度发生微小变化，模块也会进入报警模式。
2
路输出型模块可输出至使用
2
路输出设定处于报警输出模式的外部设备
()
。
有关详细信息，请参阅
"
警告输出模式
"
（第
4-37
页）。
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
100.0
75.0
50.0
0
ON
OFF
ON
OFF
50%
100%
მஂ
当警告输出电平设定为
50%
、
dtm1
、
D-on
时：
4-3 检测设定 (Func)
4
高级功能设置
4-14
- 数字光纤传感器 FS-N10 系列用户手册 -

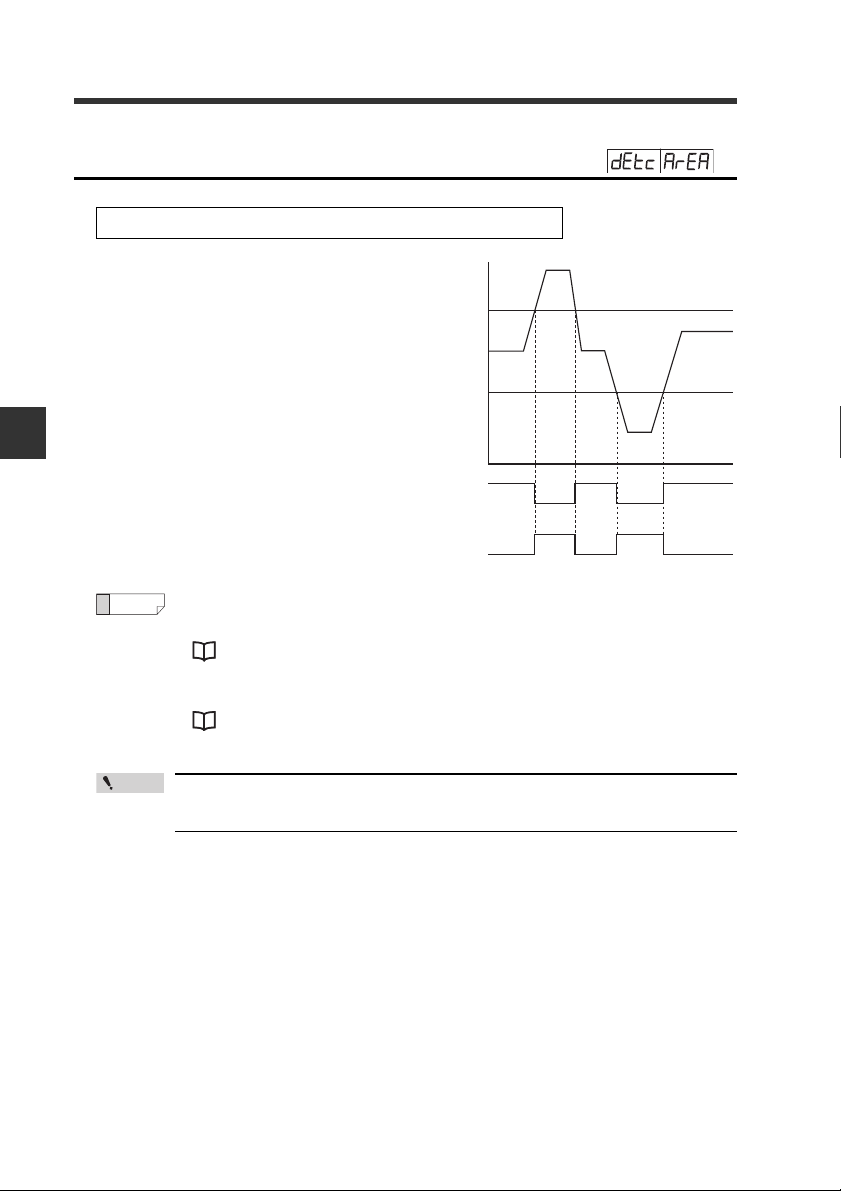

区域检测模式
在此模式下，如果接收到的光强度在
Hi （上限）和 Lo （下限）限定的范
围内，则会传递输出信号 （在 N.O.
条件下）。
• 如果接收到的光强度高于 Lo 设定并且低于 Hi 设定，则输出 1 可以配置为
ON (N.O.) 或 OFF (N.C.)。
" 输出切换 (L-on/D-on)" （第 3-4 页）
• 区域探测可设定在输出 1 范围内。输出 -2 范围可根据 " 输出 2 检测模式 "
工作。
" 输出 2 的检测模式 " （第 4-35 页）
请始终确保 " 设定值上限 > 设定值下限 "。如果设定值 " 上限 ≤ 下限 "，当
接收到的光强度超出 Hi 值和 Lo 值的范围时，始终会发送输出信号。
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
N. O.
N. C.
Hi
Lo
ON
0
OFF
ON
OFF
注
4-3 检测设定 (Func)
4
高级功能设置
4-15
- 数字光纤传感器 FS-N10 系列用户手册 -

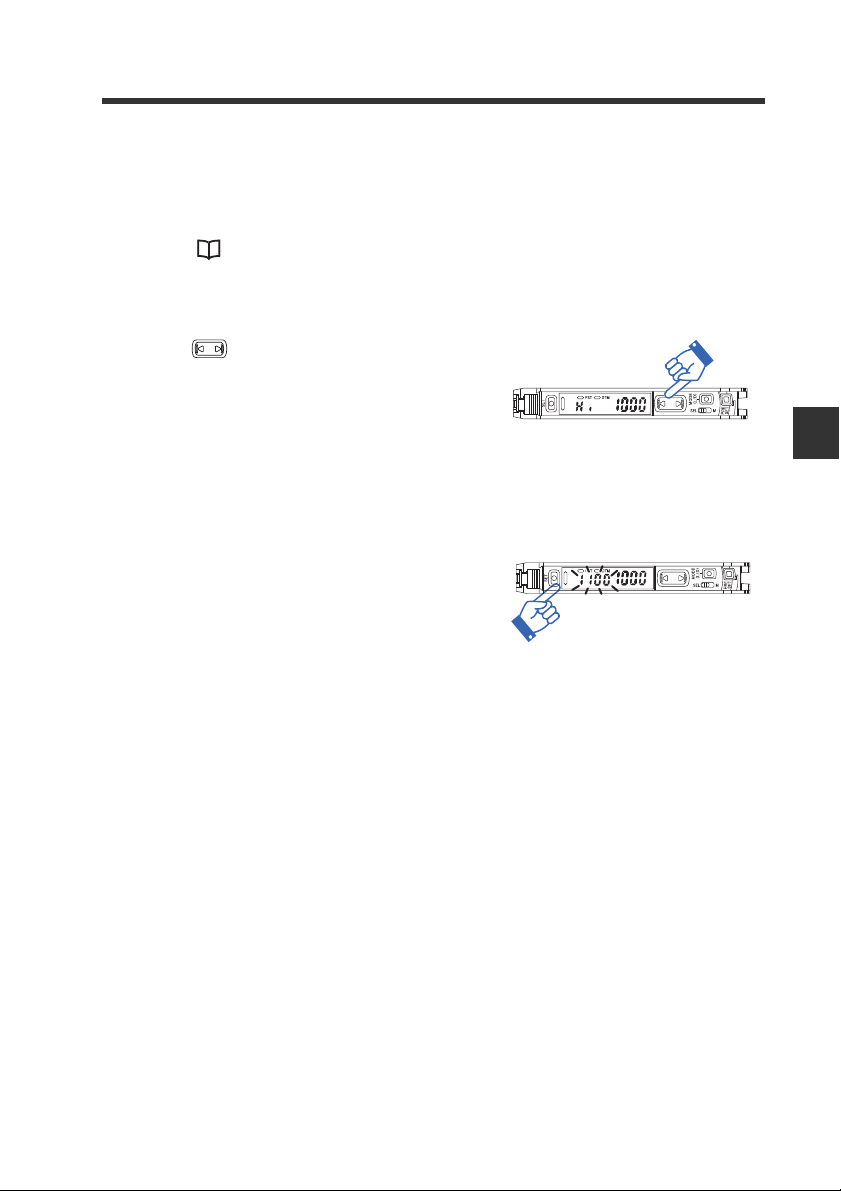

设定上限和下限的方法
可以使用以下 2 种方法之一设定上限和下限：
●使用百分比校准模式设定灵敏度
请参阅 "百分比校准 " （第 4-5 页）。
●使用标准校准模式设定灵敏度
分别为 "Hi" 值和 "Lo" 值设定灵敏度。
1
按 以显示 "Hi " 或 "Lo "。
Hi " 或 "Lo" 值和当前设定值会交替显示。
如果在显示交替闪烁时按 [MODE] 按钮，则
"Hi" 或 "Lo" 显示会发生变化。
如果您在三秒钟或更长时间内没有执行任
何操作，则接收到的光强度显示会自动恢
复。
2
按 [SET] 按钮以执行灵敏度设定 （两点
校准、最大灵敏度设定或其他设定）。
设定值即时闪烁后表示校准完成，然后停
止 （灯亮）。
