4-3 检测设定 (Func)
4
高级功能设置
4-14
- 数字光纤传感器 FS-N10 系列用户手册 -
区域检测模式
在此模式下，如果接收到的光强度在
Hi （上限）和 Lo （下限）限定的范
围内，则会传递输出信号 （在 N.O.
条件下）。
• 如果接收到的光强度高于 Lo 设定并且低于 Hi 设定，则输出 1 可以配置为
ON (N.O.) 或 OFF (N.C.)。
" 输出切换 (L-on/D-on)" （第 3-4 页）
• 区域探测可设定在输出 1 范围内。输出 -2 范围可根据 " 输出 2 检测模式 "
工作。
" 输出 2 的检测模式 " （第 4-35 页）
请始终确保 " 设定值上限 > 设定值下限 "。如果设定值 " 上限 ≤ 下限 "，当
接收到的光强度超出 Hi 值和 Lo 值的范围时，始终会发送输出信号。
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
N. O.
N. C.
Hi
Lo
ON
0
OFF
ON
OFF
注
4-3 检测设定 (Func)
4
高级功能设置
4-15
- 数字光纤传感器 FS-N10 系列用户手册 -
设定上限和下限的方法
可以使用以下 2 种方法之一设定上限和下限：
●使用百分比校准模式设定灵敏度
请参阅 "百分比校准 " （第 4-5 页）。
●使用标准校准模式设定灵敏度
分别为 "Hi" 值和 "Lo" 值设定灵敏度。
1
按 以显示 "Hi " 或 "Lo "。
Hi " 或 "Lo" 值和当前设定值会交替显示。
如果在显示交替闪烁时按 [MODE] 按钮，则
"Hi" 或 "Lo" 显示会发生变化。
如果您在三秒钟或更长时间内没有执行任
何操作，则接收到的光强度显示会自动恢
复。
2
按 [SET] 按钮以执行灵敏度设定 （两点
校准、最大灵敏度设定或其他设定）。
设定值即时闪烁后表示校准完成，然后停
止 （灯亮）。
4-3 检测设定 (Func)
4
高级功能设置
4-16
- 数字光纤传感器 FS-N10 系列用户手册 -

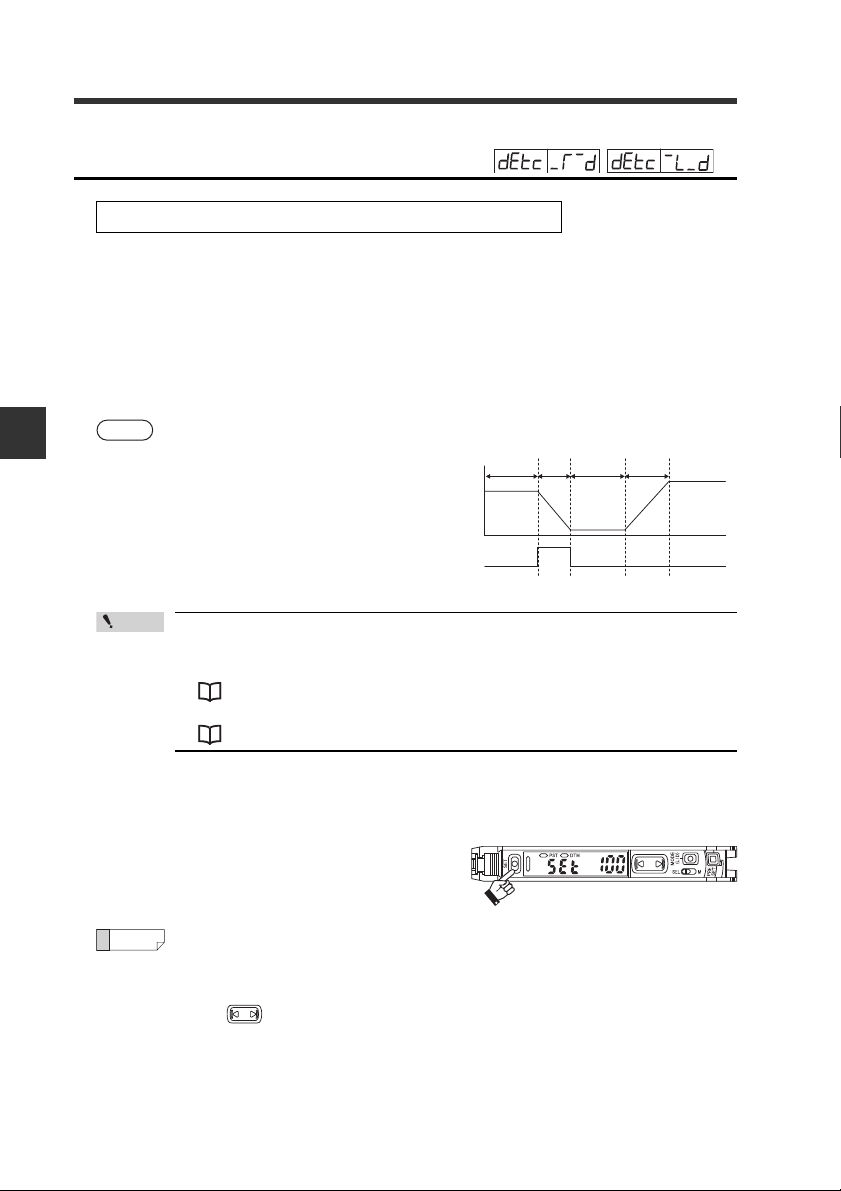

边缘检测模式
在边缘检测模式下，传感器放大器会检测接收到的光强度在一段固定时间内的变化。
只有在工件正在移入或移出光纤模块检测范围时，此模式才会用来开启输出。
• 接收到的光强度衰减时，输出设定为 ON
→选择 "~L_d" （下降沿检测模式）
• 接收到的光强度上升时，输出设定为 ON
→选择 "_|~d" （上升沿检测模式）
定时图表
如果同时使用边缘检测模式和下面的任何功能，则检测光强度的逐步变化将
变得更加困难。
• 如果抗干扰模块为 "dobL" （double）：
" 抗干扰功能 " （第 4-33 页）
• 如果节能模式为 "FuLL" （Full）：
" 经济功能 " （第 4-31 页）
灵敏度设定
1
在无工件的情况下，按下 [SET] 按钮。
放大器现在已配置为忽略接收到的光强度
在按住 [SET] 按钮期间的变化。
设定值即时闪烁后表示校准完成，然后停
止（灯亮）。
• 检测传送带上移动的工件时，可以
将 [SET] 按钮按下一段较长的时间，以忽略接收到的光强度由于传送带振
动而出现的波动。
• 如果设定值太低，以致于其他物体 （非相关工件）也被检测到了，可以
使用 按钮进行微调。
有关设定方法的信息，请参阅 第 4-2 页 " 检测设定 (Func)"。
对于对照型，当选择下降沿检测模式时：
(1), (3) ：
输出为
OFF
，因为接收到的光强度
没有变化。
(2) ：
输出为
ON
，因为接收到的光强度
正在下降。
(4) ：
输出保持
OFF
状态，因为接收到的
光强度正在变化 （正在增加）。
غᏮஂ
(1) (2) (3)(4)
OFF
ON
注
