3
基本操作
3-19
- 数字光纤传感器 FS-N10 系列用户手册 -

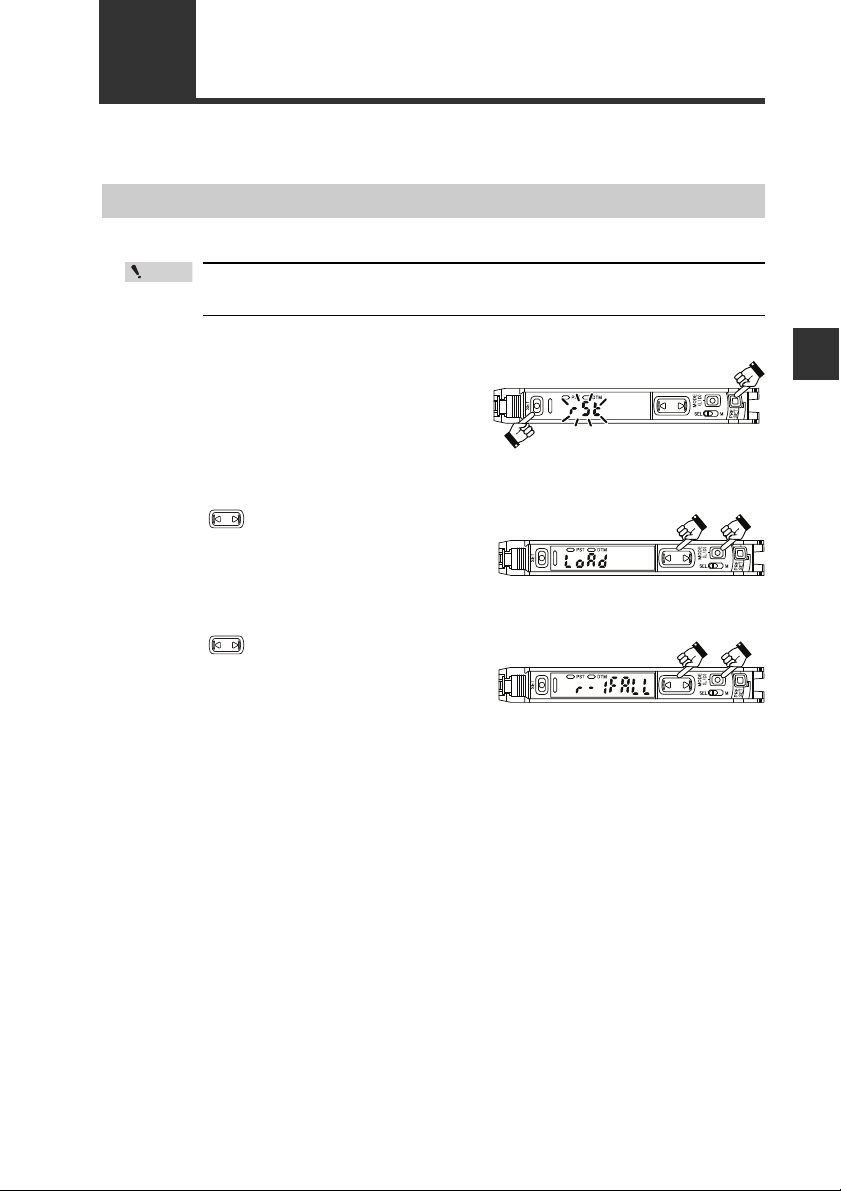

3-6 加载推荐设置 （菜单功能）
FS-N10 系列已根据光纤模块和应用程序，提前对推荐设置 （菜单）编程。
加载菜单时，除记录在菜单中的设置外，所有其它设置都将恢复至默认值。
加载菜单后，完成所有其它设置。
1
同时按住 [SET] 和 [PRESET] 按钮保
持三秒钟或更长时间。
"rSt" 显示会闪烁。
2
按下 按钮，显示 "LoAd", 然后按
[MODE] 按钮。
3
按下 按钮以选择所需的菜单设定，
然后按 [MODE] 按钮。
加载设置后，画面显示 "LoAd oK"，随后会替换为当前接收到的光强度。
选定菜单
注
3-6 加载推荐设置 （菜单功能）
3
基本操作
3-20
- 数字光纤传感器 FS-N10 系列用户手册 -
* 2011 年 3 月 10 日之前出厂的 FS-N10 系列未提供。
请参阅 " 配方功能设置表 " （第 6-6 页） 关于使用菜单加载设置项的详细内
容。
菜单功能表与推荐光纤模块
菜单功能 推荐模块 说明
下降检测
(
r-1 FALL)
对照型
检测下降工件。
检测到接收光强度的下降沿，并输出一次。
在输出 1 画面上，按下 [MODE] 按钮两次以确认接收
到的光强度保持值。
百分比校准
(
r-2 SEtP)
对照型
回归反射型
使用外部输入并定期针对传感头表面污染所导致接收
到的光强度降低的情况进行补偿。
会探测到指示灯亮起模式下接收光强度降低情况，并
通过 2 路输出类型输出 2 向外部源输出。
反射背景取消
(
r-3 0SEt)
反射型
使用外部输入并以 "0" 显示无工件情况下接收光强度。
使用显示屏上的按钮校准时，将背景接收光强度设置
为零。（零点迁移校准）
全光强度
(
r-4 MEGA)
反射型
以零显示接收到的光强度值的下限，以显示接收到的
光强度的较高值。
在输出 1 画面上，按下 [MODE] 按钮两次可以将显示
扩充到 5 位数。
区域检测
*
(
r-5 ArEA)
区域型
(FU-E11/E40)
输出位于指定接收光强度范围内时，建议使用此型。
在基准接收光强度处按下 [SET] 按钮一次，将设置值
上 / 下限设置为基准接收光强度的 ±10%。
0-DATUM*
(
r-6 0dtM)
回归反射型
探测一个透明工件时，建议使用此型。没有工件时，
将接收光强度设置为 ".0"，显示值会随着工件光阻量的
增加而增高。
按下 [SET] 按钮时，或使用外部输入校准时，在该点
处的接收光强度 -5% 被设定为设置值。
