Bedienungsanleitung Vision Teach Station 10 Datenaustausch zwischen Vision Teach Station und Produktionslinie Ausgabe 12/2012 10.1 Gehäuseformbeschreibungen 81 10 Datenaustausch zwischen Vision Teach Station und Produkti…
9 Betrieb der Vision Teach Station im SIPLACE-LAN Bedienungsanleitung Vision Teach Station
9.4 Behandlung von Rechnern ohne zusätzliche Netzwerkkarte Ausgabe 12/2012
80
9

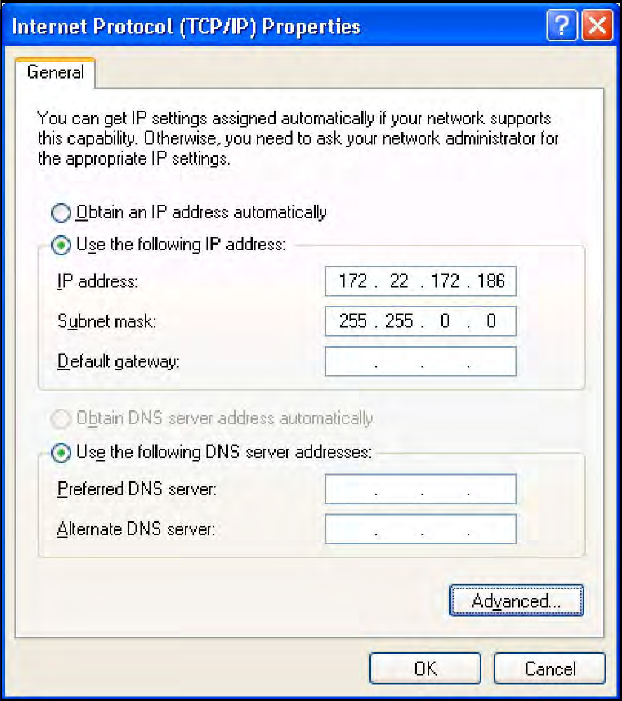

Abb. 9.4 - 4 Eintrag der IP-Adresse und der Subnet Mask
Falls Sie sowohl einen Hausnetzanschluss als auch einen SIPLACE-LAN-Anschluss
benötigen, wenden Sie sich bitte an den SIPLACE Service. 9
Bedienungsanleitung Vision Teach Station 10 Datenaustausch zwischen Vision Teach Station und Produktionslinie
Ausgabe 12/2012 10.1 Gehäuseformbeschreibungen
81
10 Datenaustausch zwischen Vision Teach Station
und Produktionslinie
HINWEIS:
Für einen reibungslosen Datenaustausch soll die SIPLACE Pro-Version auf der Vision Teach
Station mit der der Produktionslinien übereinstimmen. Ansonsten ist der Austausch nicht oder nur
mit Einschränkungen möglich. 10
10.1 Gehäuseformbeschreibungen
10.1.1 Datenaustausch per XML-Export/Import
Bei den bisherigen Versionen der Vision Teach Station war der Datenaustausch nur über den
XML-Export möglich. Der XML-Export ist ausführlich im Dokument "Guideline for
XML Export - Import.pdf" beschrieben (siehe Installations-CD "SIPLACE Pro Applikation" im Ver-
zeichnis "Documentation").
HINWEIS:
Möchten Sie eine auf der Vision Teach Station erzeugte Gehäuseform an die Produktionslinie
übertragen, muss die SIPLACE Pro - Version auf der Vision Teach Station gleich oder kleiner der
in der Produktion verwendeten SIPLACE Pro - Version sein. 10
10.1.2 Zugriff über das SIPLACE-LAN
Mit der Vision Teach Station Version V3.51 wird das direkte Arbeiten auf der Datenbank einer Pro-
duktionslinie über das SIPLACE-LAN ermöglicht, sofern dort SIPLACE Pro 5.0 SP1 oder höher
installiert ist. Dabei gelten folgende Regeln:
Tab. 10.1 - 1 Editierbarkeit einer GF bei Zugriff über das SIPLACE LAN
SIPLACE Pro Version:
Vision Teach Station und Linie Verhalten
VTS = Linie Uneingeschränkt editierbar
VTS > Linie
Merkmale, die von der höheren Version der VTS unterstützt wer-
den, können in der SIPLACE Pro-Datenbank der Linie nicht abge-
speichert werden
VTS < Linie
Wenn eine Gehäuseform Merkmale enthält, die die VTS nicht
kennt, kann diese Gehäuseform nicht bearbeitet werden.
10 Datenaustausch zwischen Vision Teach Station und Produktionslinie Bedienungsanleitung Vision Teach Station
10.2 Messkontexte Ausgabe 12/2012
82
10.2 Messkontexte
Mit der Vision Teach Station haben Sie die Möglichkeit, Messkontexte zu analysieren, die von der
Station standardmäßig erzeugt werden, wenn Vision-Messungen fehlschlagen.
10.2.1 Speichern von Messkontexten an der Station Version 60x
Ab der Stationssoftware Version 604 können Sie Messkontexte an der Station direkt auf einen
externen Datenträger abspeichern. Gehen Sie dazu wie folgt vor:
Stecken Sie einen Memorystick an einen USB Anschluss des Stationsrechners.
Wählen sie in der Grundansicht im Menü "Ansicht" den Punkt "Vision Messkontexte". Dafür ist
die Bedienebene "Einrichter" erforderlich.
Wählen Sie die gewünschten Messkontexte aus und drücken Sie den Button "Speichern
unter".
Wählen Sie das Laufwerk und bestätigen mit OK.
10.2.2 Speichern von Messkontexten an der Station Version 70x
In der Stationsoftware Version 70x finden Sie die Liste der auf der Station gespeicherten Mess-
kontexte in der Nachrichtenansicht.
